Precisión del lazo cerrado del sistema de navegación del Ins de la fibra Ins500 alta

Name: Precisión del lazo cerrado del sistema de navegación del Ins de la fibra Ins500 alta
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	INS500
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	100/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE ROHS

Nombre del producto:

Sistema de navegación

Precisión de posicionamiento:

0.8 nm/h

Precisión:

0.1°

Precisión de actitud:

0.03°

Precisión de la velocidad:

0.1m/s (RMS)

Gama del girocompás:

±400°/segundo

Gama del acelerómetro:

±20g

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

100/month

Resaltar:

Sistema de navegación del Ins INS500

Sistema de navegación del Ins de la fibra

Lazo cerrado del sistema de navegación del Ins

Descripción del Producto

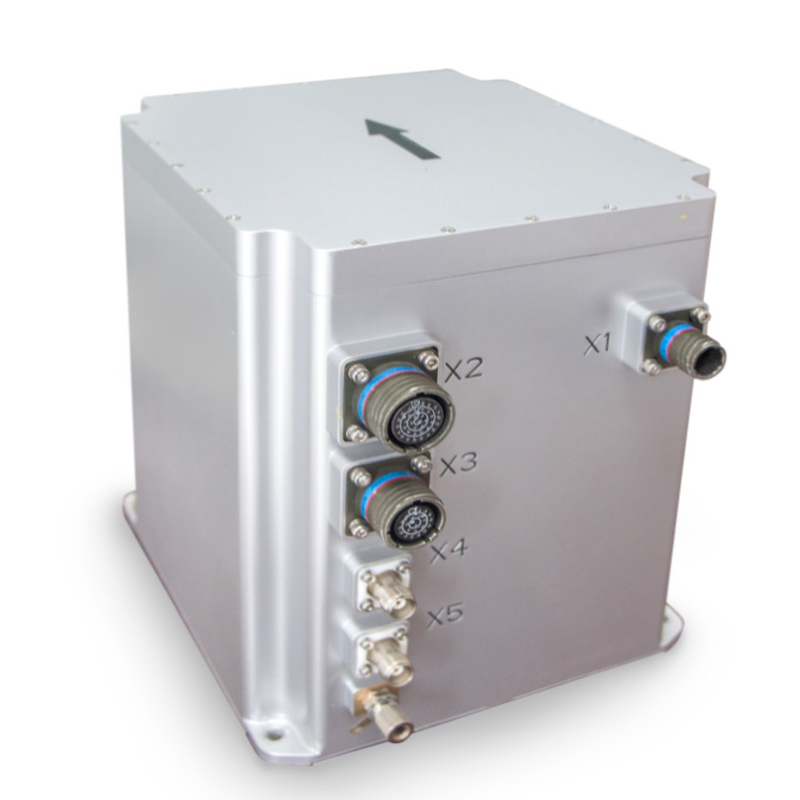

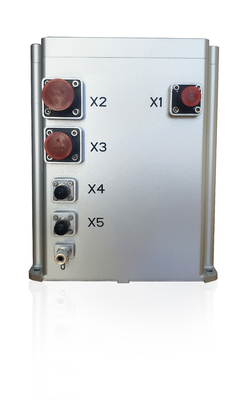

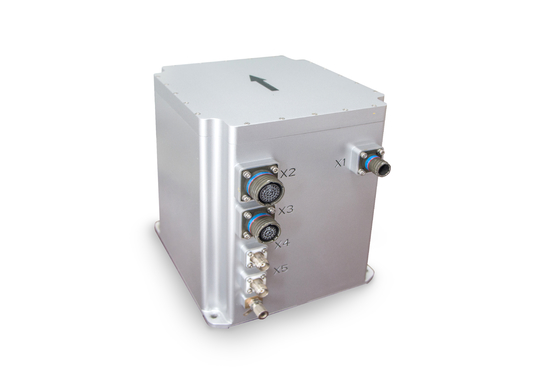

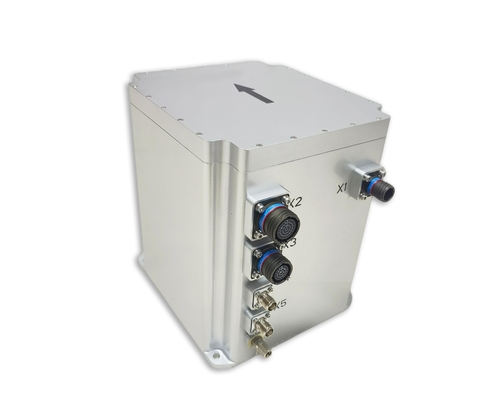

Sistema de Navegación INS500 de Fibra Óptica de Alta Precisión de Lazo Cerrado

Especificaciones del Producto

Atributo	Valor
Nombre del producto	Sistema de Navegación
Precisión de posicionamiento	0.8nm/h
Precisión de rumbo	0.1°
Precisión de actitud	0.03°
Precisión de velocidad	0.1m/s（RMS）
Rango del giroscopio	±400°/s
Rango del acelerómetro	±20g

Descripción del producto

El sistema de navegación integrado INS500 de fibra óptica cuenta con giroscopio de fibra óptica de alta precisión de lazo cerrado, acelerómetro y placas receptoras GNSS de alta gama. A través de múltiples algoritmos de fusión y decodificación de sensores, proporciona información de posición, velocidad y rumbo de navegación de alta precisión para cumplir con los requisitos de medición y control de alta precisión.

Los principales campos de aplicación incluyen el modo de navegación integrado inercial/satelital y el modo inercial puro. Cuando el GNSS no es válido, puede entrar en modo inercial puro (si la fusión GPS nunca se ha llevado a cabo después de encenderse). Después de iniciar, tiene una función de medición de actitud precisa y puede emitir cabeceo, balanceo y rumbo.

Especificaciones Técnicas

Artículos	Condiciones de prueba	Indicadores A0	Indicadores B0
Precisión de posicionamiento	GNSS Válido, punto único	1.2m(RMS)	1.2m(RMS)
Precisión de posicionamiento	GNSS Válido, RTK	2cm+1ppm(RMS)	2cm+1ppm(RMS)
Mantenimiento de posición (falla GNSS)		1.5nm/h(50%CEP),5nm/2h(50%CEP)	0.8nm/h(CEP),3.0nm/3h(CEP)
Precisión de rumbo	Búsqueda del norte por sí mismo	0.1°×sec(Lati), *Lati:latitud (RMS),10min	0.06°×sec(Lati),Base estática alineación 5min; 0.03°×sec(Lati),Base estática alineación 5min;*Lati:latitud (RMS)
Mantenimiento de rumbo (falla GNSS)		0.05°/h(RMS),0.1°/2h(RMS)	0.02°/h(RMS),0.05°/3h(RMS)
Precisión de actitud	GNSS Válido	0.03°(RMS)	0.01°(RMS)
Mantenimiento de actitud (falla GNSS)		0.02°/h(RMS),0.06°/2h(RMS)	0.01°/h(RMS),0.03°/3h(RMS)
Precisión de velocidad	GNSS Válido, punto único L1/L2	0.1m/s(RMS)	0.1m/s(RMS)
Retención de velocidad (falla GNSS)		2m/s/h(RMS),5m/s/2h(RMS)	0.8m/s/h(RMS),3m/s/3h(RMS)
Giroscopio de fibra óptica	Rango de medición	±400°/s	±400°/s
Giroscopio de fibra óptica	Estabilidad de polarización	≤0.02°/h	≤0.01°/h
Acelerómetro flexible de cuarzo	Rango de medición	±20g	±20g
Acelerómetro flexible de cuarzo	Estabilidad de polarización	≤50µg(Promedio de 10s)	≤20µg(10s平均)

Interfaz de comunicación

RS422: 6 vías. La velocidad en baudios oscila entre 9.6 KBPS y 921.6 KBPS (predeterminado: 115.2 KBPS). Frecuencia máxima: 1000Hz (datos en bruto), frecuencia predeterminada: 200Hz
RS232: 1 vía. La velocidad en baudios oscila entre 9.6 KBPS y 921.6 KBPS (predeterminado: 115.2 KBPS). Frecuencia máxima: 1000Hz (datos en bruto), frecuencia predeterminada: 200Hz

Características físicas

Característica	Especificación
Voltaje	24～36VDC
Consumo de energía	≤30W
Dimensión	199mm×180mm×219.5mm
Peso	6.5kg \| ≤7.5kg(no aviación) ≤6.5kg (aviación opcional)

Especificaciones ambientales

Parámetro	Especificación
Temperatura de trabajo	-40℃~+60℃
Temperatura de almacenamiento	-45℃~+65℃
Vibración (con amortiguación)	5~2000Hz,6.06g
Impacto (con absorción de impactos)	30g,11ms

Fiabilidad

Parámetro	Especificación
Vida útil	>15 años
Tiempo de trabajo continuo	>24h
