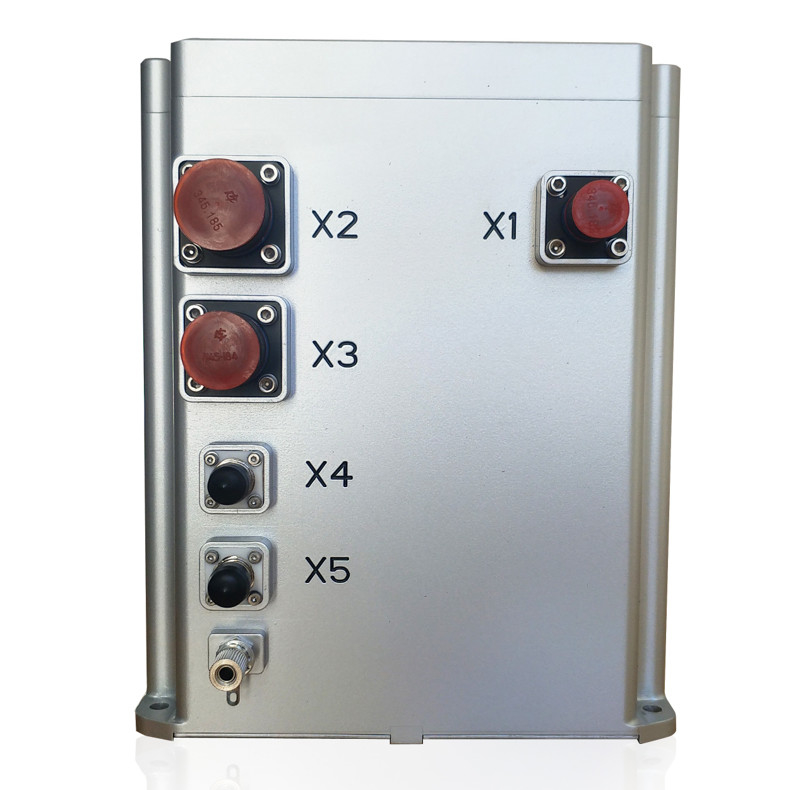

Alto sensor exacto de la navegación de inercia del sistema de navegación de inercia GPS

Name: Alto sensor exacto de la navegación de inercia del sistema de navegación de inercia GPS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	INS500
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	100/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE ROHS

Nombre de producto:

INS exacto

Exactitud de la posición:

el 1.2m (RMS)

con RTK:

2cm+1ppm (RMS)

Exactitud orientada hacia el norte:

0.1deg

Puerto de salida:

RS422

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

100/month

Resaltar:

Alto sistema de navegación de inercia exacto

Sistema de navegación de inercia GPS

Sensor de la navegación de inercia de GPS

Descripción del Producto

Sensor de inercia exacto del sensor de la navegación GPS alto con GPS

El sistema de navegación integrado de la fibra INS500 (el “ins”) por el lazo cerrado basado en el girocompás de la fibra óptica de la alta precisión, el acelerómetro y los tableros de gama alta del receptor de GNSS, navegación con la fusión múltiple del sensor y algoritmo el descifrar, proporciona la posición de la navegación de la alta precisión, velocidad y la información de la posición, tal como reunión el requisito de la medida y del control de alta precisión, y los campos de uso principal incluyen: El sistema tiene modo integrado de inercia/por satélite de la navegación y modo de inercia puro.

Cuando GNSS es inválido, puede entrar en el modo puro de la inercia (es decir, la fusión de GPS nunca se ha realizado después de que se ponga la corriente, si la fusión se pierde otra vez, él pertenezca al modo integrado de la navegación). Después de comenzar, tiene función exacta de la medida de actitud, puede hacer salir curso del rollo de la echada, y la inercia pura puede búsqueda del norte estática.

Artículos	Condiciones de prueba	A0Indicators	B0Indicators
Colocación de exactitud	GNSSValid, monopunto	el 1.2m (RMS)	el 1.2m (RMS)
	GNSSValid, RTK	2cm+1ppm (RMS)	2cm+1ppm (RMS)
	Tenencia de la posición (fracaso de GNSS)	1.5nm/h (50%CEP), 5nm/2h (50%CEP)	0.8nm/h (CEP), 3.0nm/3h (CEP)
Dirección de exactitud	Uno mismo del norte-seekingit	0.1°×sec (lates), *Lati: latitud (RMS), 10min	0.06°×sec (lates), alineación estática de la base 5min; 0.03°×sec (lates), alineación estática de la base 5min; *Lati: latitud (RMS)
Dirección de exactitud	Custodia de curso (fracaso de GNSS)	0.05°/h (RMS), 0.1°/2h (RMS)	0.02°/h (RMS), 0.05°/3h (RMS)
Exactitud de la actitud	GNSS válido	0.03° (RMS)	0.01° (RMS)
Exactitud de la actitud	Tenencia de la actitud (fracaso de GNSS)	0.02°/h (RMS), 0.06°/2h (RMS)	0.01°/h (RMS), 0.03°/3h (RMS)
Exactitud de la velocidad	GNSS válido, solo pointL1/L2	0.1m/s (RMS)	0.1m/s (RMS)
Exactitud de la velocidad	Retención de la velocidad (fracaso de GNSS)	2m/shipping y dirección (RMS), 5m/s/2h (RMS)	0.8m/shipping y dirección (RMS), 3m/s/3h (RMS)
Girocompás óptico de la fibra	Gama de medición	±400°/s	±400°/s
Girocompás óptico de la fibra	Estabilidad diagonal	≤0.02°/h	≤0.01°/h
Flexibleaccelerometer del cuarzo	Gama de medición	±20g	±20g
Flexibleaccelerometer del cuarzo	Estabilidad diagonal	≤50µg (media 10s)	≤20µg (平均 10s)
Interfaz de comunicaciones	RS422	gamas de la velocidad 6waysThe a partir de 9,6 KBPS a 921,6 KBPS. La velocidad del defecto es 115,2 KBPSThe que la frecuencia máxima es 1000Hz (informaciones en bruto), y la frecuencia del defecto es 200Hz
Interfaz de comunicaciones	RS232	gamas de 1 del wayThe velocidad a partir de 9,6 KBPS a 921,6 KBPS. La velocidad del defecto es 115,2 KBPSThe que la frecuencia máxima es 1000Hz (informaciones en bruto), y la frecuencia del defecto es 200Hz
Características eléctricas	Voltaje	24~36VDC
Características eléctricas	Consumo de energía	≤30W
Características estructurales	Dimensión	199mm×180mm×219.5m m
Características estructurales	Peso	6.5kg	≤7.5kg (no-aviación) ≤6.5kg (aviación opcional)
Ambiente	Temperatura de trabajo	-40℃~+60℃
	Temperatura de almacenamiento	-45℃~+65℃
	Vibración (con humedecer)	5~2000Hz, 6.06g
	Impacto (con la amortiguación de choque)	30g, 11ms
Confiabilidad	Curso de la vida	>15years
Confiabilidad	Hora laborable continua	>24h
