Nombre De La Marca:	Firepower
Número De Modelo:	Unidad IMU6-1
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000pcs

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Nombre del producto:

Giro IMU para UAV

Gama de la medida del girocompás:

450deg/s

Estabilidad del sesgo:

0.3 °/h

Factor de escala no linealidad:

150 ppm

Repetibilidad del factor de escala (1σ):

20PPM

Rango de medición del acelerómetro (personalizable):

± 10g

Estabilidad del sesgo @10s:

0.05 mg

ancho de banda del DB 3:

100Hz

Detalles de empaquetado:

cartón de madera

Capacidad de la fuente:

1000pcs

Resaltar:

Solo posicionador de AXIS de la placa giratoria

Solo posicionador de AXIS que inclina el tipo

Inclinando el tipo solo banco de pruebas de AXIS

Descripción del Producto

Unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición de inercia de la unidad de medición

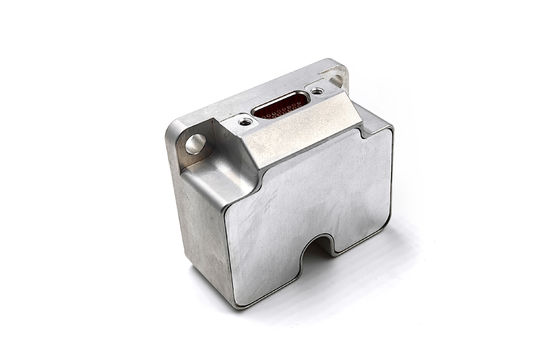

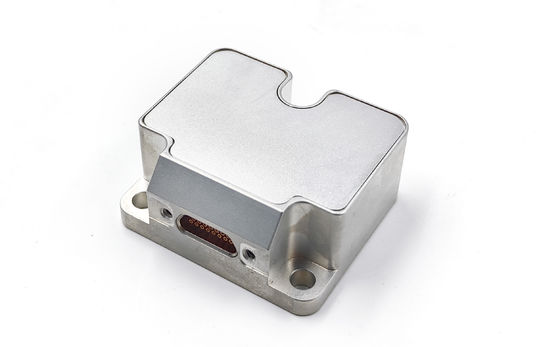

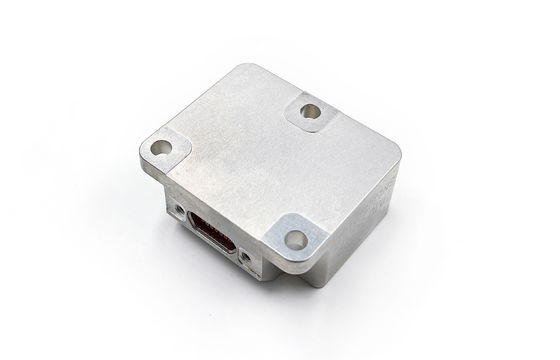

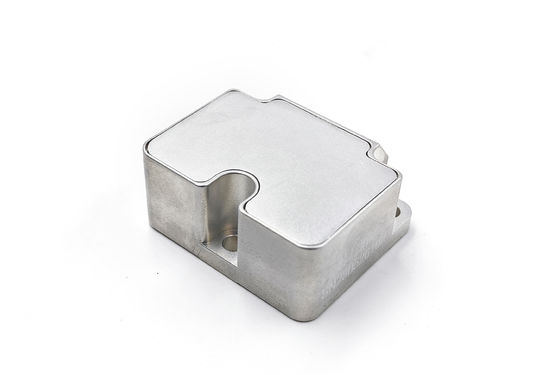

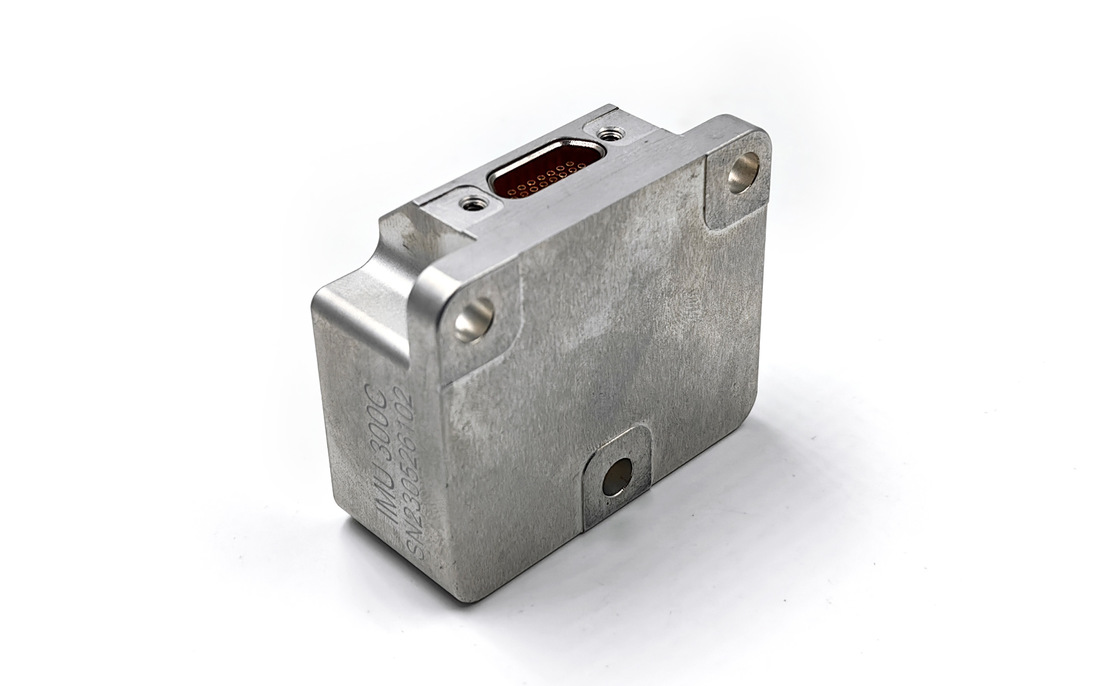

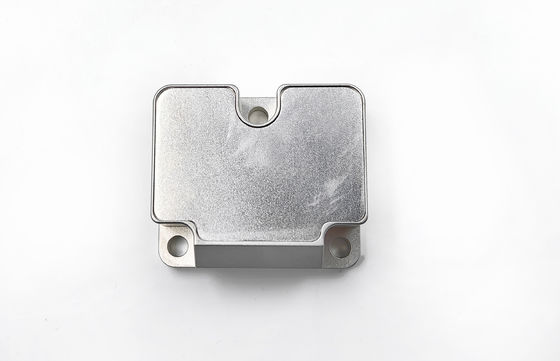

Esto...Unidad de medición inercial MEMS (IMU)integra unagiroscopio de tres ejes, acelerómetro de tres ejes, inclinómetro de tres ejes, sensor de temperatura y placa de procesamiento de señalesEn un sistema compacto y robusto.velocidad angular, aceleración e inclinaciónde un portador con alta precisión y salidasdatos compensados(temperatura, desalineación, errores no lineales) medianteSe trata de un sistema de seguridad.Ideal paranavegación, control de actitud y estabilización, esta MEMS IMU ofrece unasustitución rentable y de alto rendimiento del STIM300en drones, vehículos y plataformas industriales.

Principales parámetros técnicos

Especificaciones del giroscopio

Parámetro	Unidad	Unidad IMU6-1	Unidad IMU6-1A	Unidad IMU6-1B	Unidad IMU6-1C
Rango de medición (personalizable)	°/s	± 400	± 400	± 400	± 2000
Estabilidad del sesgo en el transcurso ((@ varianza de Allan)	°/h	0.3	0.1	0.05	1
Estabilidad del sesgo @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad del sesgo a plena temperatura	°/h	10	3	2	18
Caminata angular aleatoria	°/√h	0.15	0.1	0.02	0.3
Repetibilidad de sesgo (1σ)	°/h	1	0.5	0.3	2
Sensibilidad a la aceleración del sesgo	°/h/g	1	1	1	2
No linealidad del factor de escala ((1σ)	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	250	200	150	250

Indicadores técnicos del acelerómetro

Parámetro	Unidad	Unidad IMU6-1y-1	Unidad IMU6-1y-2	Unidad IMU6-1y-3	Unidad IMU6-1y-4
Rango de medición (personalizable)	G	± 10	± 30	± 50	± 80
Estabilidad del sesgo durante el funcionamiento (varianza de Allan @ 25 °C)	En mg	0.02	0.05	0.1	0.2
Estabilidad del sesgo @10s	En mg	0.05	0.2	0.5	1
Estabilidad del sesgo a plena temperatura	En mg	1	3	5	15
Caminata angular aleatoria	El valor de las emisiones de CO2	0.001	0.002	0.005	0.01
Repetitividad de sesgo ((1σ)	En mg	0.1	0.5	1	2
Repetibilidad del factor de escala (1σ)	ppm	200	200	200	200
No linealidad del factor de escala ((1σ)	ppm	50	100	200	300
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	100	100	100	100

Especificación del ángulo de inclinación (no configurado por defecto, opcional)

Parámetro	Unidad	Unidad IMU6-1y-x
Rango de medición (personalizable)	G	± 17
Estabilidad del sesgo (1s de suavizado)	En mg	0.5
Paseo al azar	El valor de las emisiones de CO2	0.08
No linealidad del factor de escala	ppm	100

Características eléctricas

Parámetro	Unidad	Unidad IMU6-1y-x
Válvulas	V.	5
Consumo de energía	No	2
La corriente	MV	100

Adaptabilidad al medio ambiente

Parámetro	Unidad	Unidad IMU6-1y-x
Temperatura de funcionamiento	°C	-45 ~ 85
Temperatura de almacenamiento	°C	-55 ~ 105
Vibración	- ¿Qué quieres decir?	10 ~ 2000 Hz,6.06 g
Impacto	- ¿Qué quieres decir?	1000 g,0.1 ms

Otras especificaciones

Parámetro	Unidad	Unidad IMU6-1y-x
Peso	G	55 ± 5

Etiquetas:

Sensor del girocompás del acelerómetro

Girocompás del acelerómetro de IMU

Acelerómetro de la flexión del cuarzo

girocompás de la fibra óptica

Sistema de navegación de inercia

Buscador del norte del girocompás

Sensor del magnetómetro

Sensor del girocompás del acelerómetro

Girocompás del acelerómetro de IMU

Acelerómetro de la flexión del cuarzo

girocompás de la fibra óptica

Sistema de navegación de inercia

Buscador del norte del girocompás

Sensor del magnetómetro

Detalles de los productos

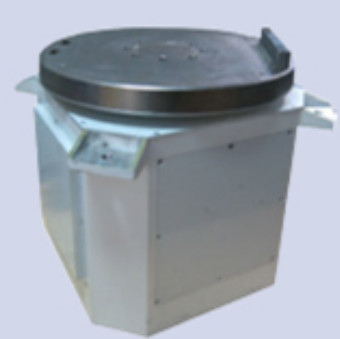

Solo posicionador de AXIS de la placa giratoria
