Sistema de navegación inercial MEMS de vehículos submarinos autónomos con salida RS422

Name: Sistema de navegación inercial MEMS de vehículos submarinos autónomos con salida RS422
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	INS100E
Cuota De Producción:	1
Condiciones De Pago:	L/C, T/T
Capacidad De Suministro:	1000pcs

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Precisión de rumbo (GNSS válido)):

0.1°

Precisión de actitud:

0.1°

Precisión del posicionamiento:

1.5m;1cm+1ppm

Precisión de la velocidad horizontal:

0.1m/s

Estabilidad del giroscopio de sesgo cero:

4°/h

Estabilidad del acelerómetro con sesgo cero:

0.2 mg

Rango de acc:

± 16 g

Voltaje:

9 ~ 36vdc

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

1000pcs

Resaltar:

Placa giratoria de seguimiento serva de 3 AXIS

Protección de la limitación de la posición de la placa giratoria de 3 AXIS

Descripción del Producto

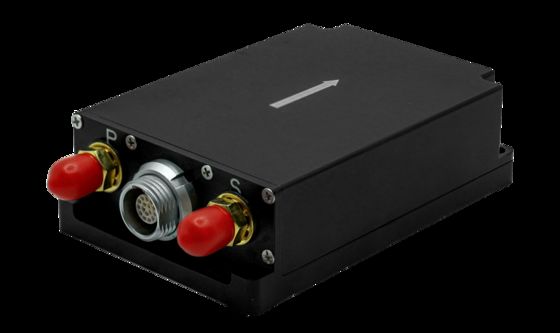

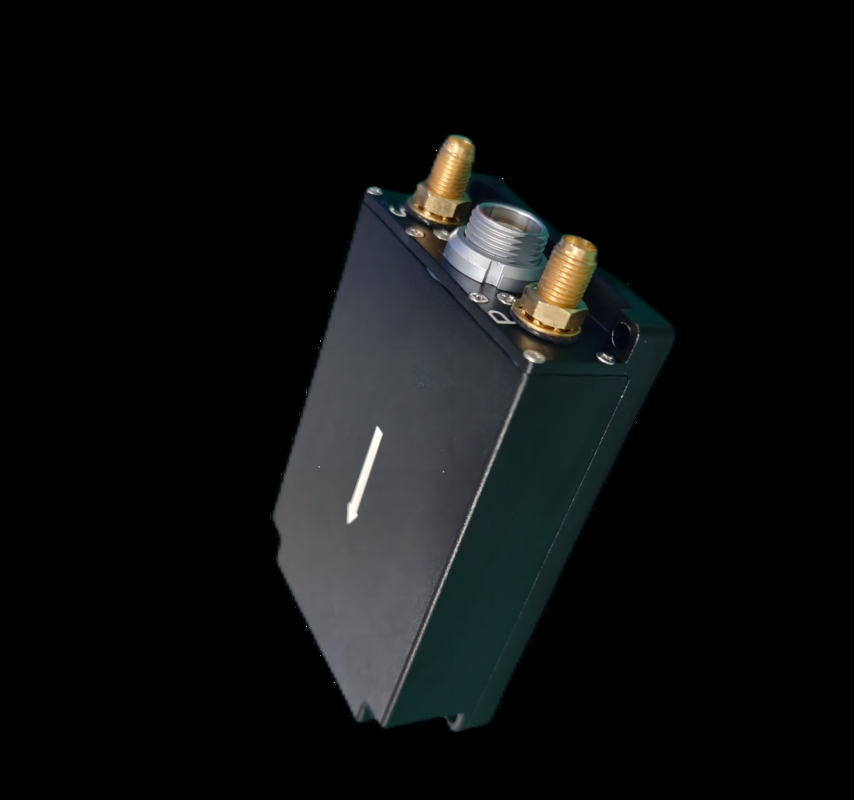

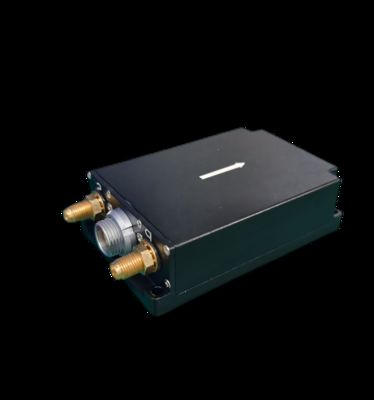

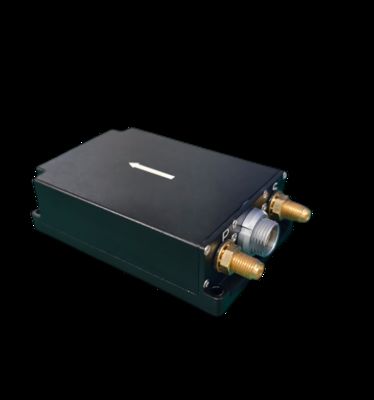

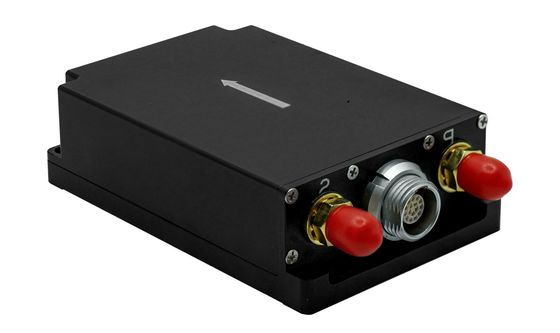

Sistema de navegación inercial MEMS de vehículos submarinos autónomos con salida RS422

El INS100E combina un giroscopio MEMS de alto rendimiento y un acelerómetro con recepción de datos GNSS incorporada.ofrece una posición precisaCuando las señales GNSS no están disponibles, el sistema mantiene una capacidad de navegación inercial confiable a corto plazo.

Características clave

Alta fiabilidad y gran adaptabilidad al medio ambiente
Funcionamiento estable en condiciones complejas
Configuraciones de software flexibles para diversas aplicaciones
Diseño compacto con construcción robusta

Aplicaciones

Plataformas industriales no tripuladas
Vehículos autónomos y buques de superficie no tripulados
Sistemas de comunicación en movimiento
Mapa, topografía y plataformas estabilizadas

Especificaciones de rendimiento

Parámetro	Especificación	Las notas
Precisión del rumbo (GNSS válido)	0.1°
Detención del rumbo (fallo del GNSS)	0.2°/min
Precisión de la posición (GNSS válido)	0.1°	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Mantenimiento de la actitud (fallo del GNSS)	0.2°/min
Precisión de posicionamiento (horizontal, GNSS válido; RTK)	1.5m; 1cm+1ppm	Punto único L1/L2; Diferencial
Precisión de elevación (GNSS válido; RTK)	2.5m; 2cm+1ppm	Punto único L1/L2; Diferencial
Mantener la posición (fallo del GNSS)	20 metros	Desbloqueado para 60s
Precisión de la velocidad horizontal (GNSS válido)	0.1 m/s	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Rango de medición del giroscopio	± 500°/s
Estabilidad de sesgo cero del giroscopio	4°/h	Variancia de Allan
Rango de medición del acelerómetro	± 16 g	Personalizable hasta 200 g
Estabilidad del acelerómetro de sesgo cero	0.2 mg	Variancia de Allan

Especificaciones técnicas

Categoría	Especificación
Comienzo en frío del panel de satélite	< 30 segundos (entorno abierto)
Comienzo caliente de la tabla de satélite	5 segundos (entorno abierto)
Tipos de receptores	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5
Interfaces de comunicación	Las condiciones de los servicios de transporte de pasajeros y pasajeros se determinarán en el anexo I.
Válvulas	9 a 36 VDC
Consumo de energía	≤ 3 W
La corriente	100 mV P-P
Las dimensiones	Se aplicará el procedimiento siguiente:
Peso	≤ 150 g
Temperatura de funcionamiento	-40 °C a +60 °C
Temperatura de almacenamiento	-45 °C a +65 °C
Resistencia a las vibraciones	20 a 2000 Hz, 6,06 g
Resistencia al impacto	30 g, 11 ms
Calificación de protección	Protección IP65
El número de unidades	30,000 horas
Vida de servicio	Más de 15 años
Funcionamiento continuo	> 24 horas

Nota: Línea de base efectiva de 2 m de doble antena o alineación dinámica de una sola antena

Las dimensiones generales

Etiquetas:

Sensor del girocompás del acelerómetro

Girocompás del acelerómetro de IMU

Acelerómetro de la flexión del cuarzo

girocompás de la fibra óptica

Sistema de navegación de inercia

Buscador del norte del girocompás

Sensor del magnetómetro

Sensor del girocompás del acelerómetro

Girocompás del acelerómetro de IMU

Acelerómetro de la flexión del cuarzo

girocompás de la fibra óptica

Sistema de navegación de inercia

Buscador del norte del girocompás

Sensor del magnetómetro

Detalles de los productos

Sistema de navegación inercial MEMS de vehículos submarinos autónomos con salida RS422

Sistema de navegación inercial MEMS de vehículos submarinos autónomos con salida RS422

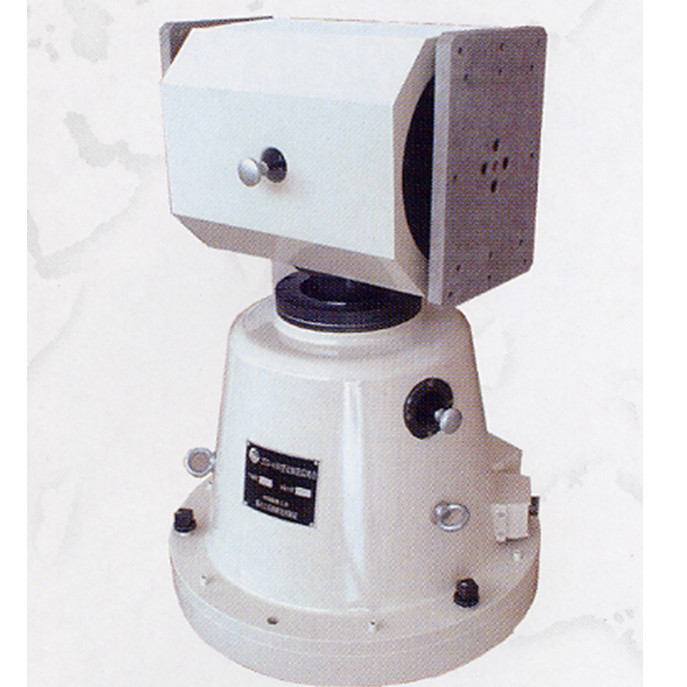

Placa giratoria de seguimiento serva de 3 AXIS
