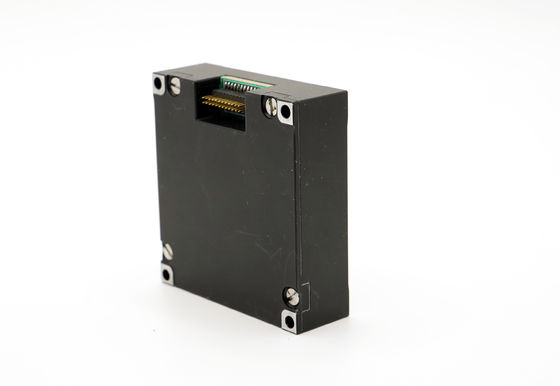

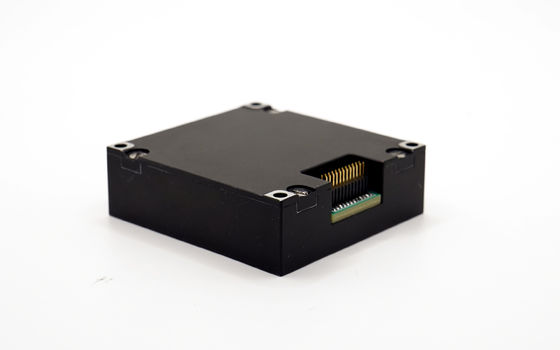

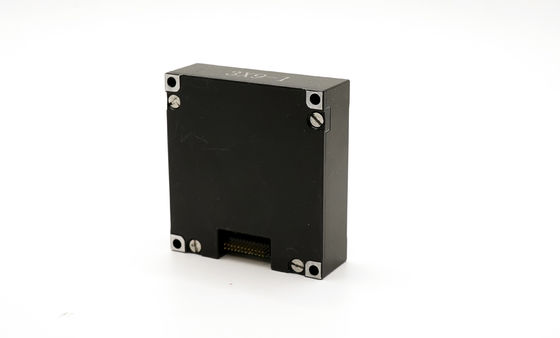

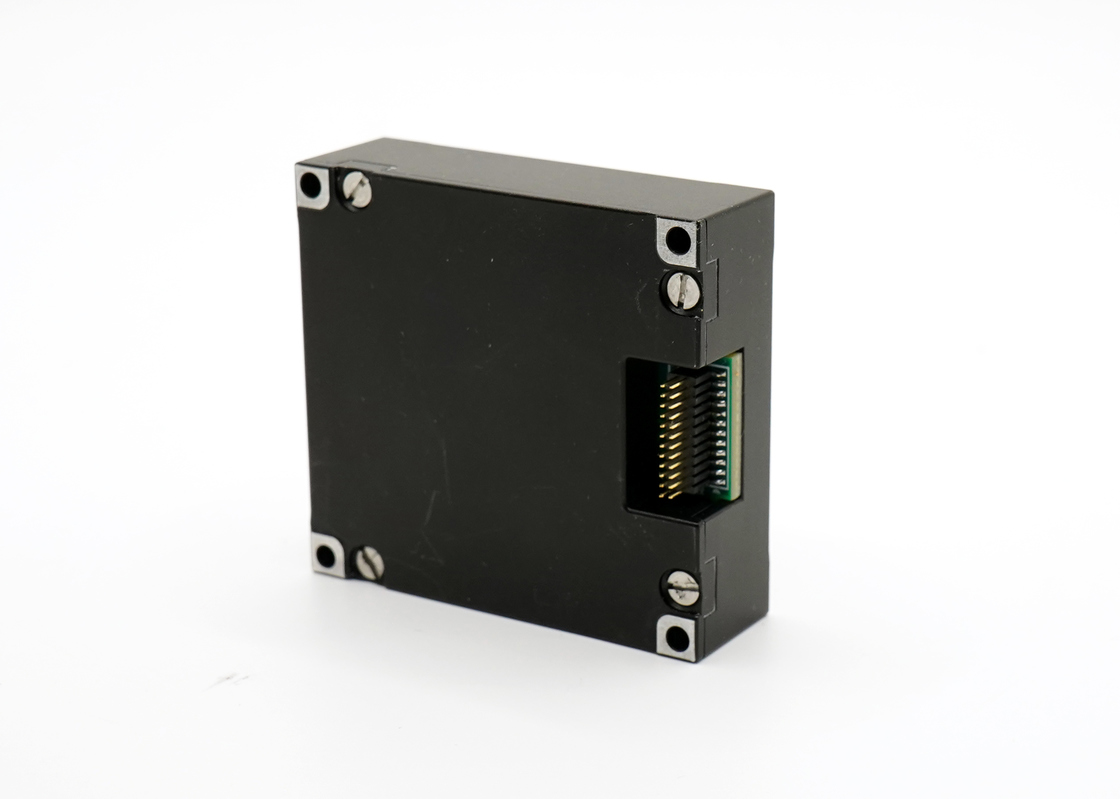

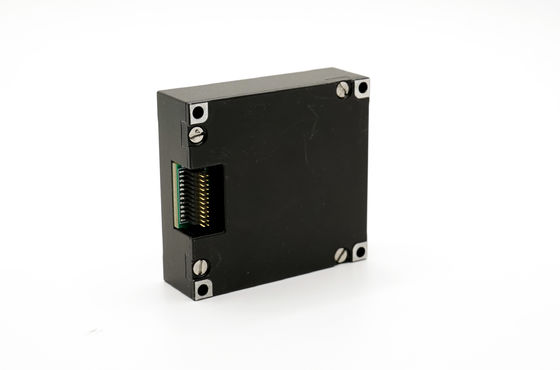

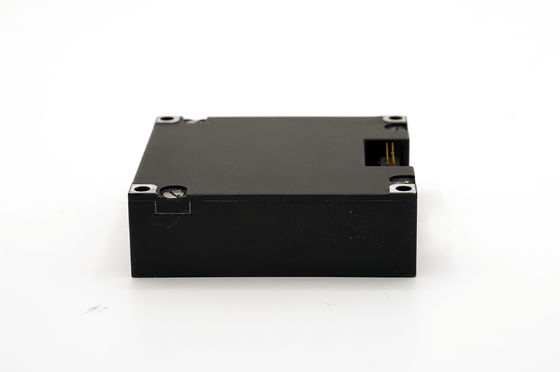

UMI de 10 ejes de grado industrial con acelerómetro de 3 ejes giroscopio magnetómetro barómetro

UMI de 10 ejes de grado industrial con acelerómetro de 3 ejes giroscopio magnetómetro barómetro

Nombre De La Marca:	Firepower
Número De Modelo:	16488HB
Cuota De Producción:	1
Condiciones De Pago:	L/C, T/T
Capacidad De Suministro:	1000pcs

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Rango de medición dinámico:

±450º/s

Inestabilidad de sesgo cero:

estabilidad de sesgo cero:

10º/h

Paseo al azar:

0.26o/√h

Repetibilidad de polarización cero:

20º/h

Repetibilidad del factor de escala:

200pm

Peso:

Temperatura de funcionamiento:

-45 °C a 85 °C

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

1000pcs

Resaltar:

Placa giratoria mecánica de tres ejes

Placa giratoria 1100x700x767m m de tres ejes

Placa giratoria 170kg de tres ejes

Descripción del Producto

UMI de 10 ejes de grado industrial con acelerómetro de 3 ejes Giroscopio Magnetómetro Barómetro

Funciones del producto y parámetros técnicos

Composición y función

La unidad de medición inercial de varios grados de libertad 16488HB es un sistema inercial completo con:

Giroscopio de tres ejes
Acelerómetro de tres ejes
Magnetómetro de tres ejes
Sensor de presión

Este sistema mide la velocidad angular, la aceleración, el campo magnético y los parámetros de presión del aire en tres ejes.compensación del ángulo de desalineación de la instalación, y compensación no lineal) a través de protocolos de comunicación SPI o UART.

Principales parámetros técnicos

Parámetro		Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
El giroscopio	Rango de medición dinámico			500	2000	°/s
	Estabilidad de sesgo cero	Variancia de Allan, eje Z		0.8		°/h
		Variancia de Allan, eje X y eje Y		1.6		°/h
		la media de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eje Z		3		°/h
		la media de 10 s (-40 °C ~ + 70 °C, temperatura constante), Eje X y eje Y		6		°/h
	Prejuicio cero	Rango de sesgo cero, eje Z		± 007		°/s
		Rango de sesgo cero, eje X y eje Y		± 02		°/s
		Cambio de sesgo cero en el rango de temperatura completo, eje Z 1		± 002		°/s
		Cambio de sesgo cero sobre la temperatura, X y Y Eje 1		± 006		°/s
		Repetibilidad de arranque sucesivo, eje Z		0.002
		Repetibilidad de arranque sucesivo, eje X y eje Y		0.006		°/s
	Repetibilidad de arranque día a día, eje Z		0.003		/s
	Comience la repetición día a día, eje X y eje Y		0.009		°/s
	Efecto de la aceleración lineal en el sesgo		0.002		°/s/g
	Influencia de la vibración en el sesgo cero, cambio antes y después de la vibración 2		0.002		°/s/g
	Influencia de la vibración sobre el sesgo cero, cambio antes y durante la vibración 2		0.002		°/s/g
	Factor de escala	Precisión del factor de escala, eje Z		0.3		%
		Precisión del factor de escala, eje X y eje Y		0.6		%
		No linealidad del factor de escala, eje Z		0.01		% FS
		No linealidad del factor de escala, eje X y eje Y		0.02		% FS
	Paseo aleatorio angular			0.15		°/ √h
	Densidad de ruido			0.001		°/s/ √Hz
	Resolución			3.052 * 10-7		/s/LSB
	Ancho de banda			200		HZ
Acelerómetro	Rango de medición dinámico			16	200	G
	Estabilidad de sesgo cero	Variancia de Allan		0.06		En mg
	Estabilidad de sesgo cero	La media de 10 s (-40 °C ~ + 70 °C, temperatura constante)		0.4		En mg
	Prejuicio cero	Rango de sesgo cero		2		En mg
		Cambio del sesgo cero dentro de todo el intervalo de temperatura, valor de pico a pico 1		4		En mg
		Repetibilidad de arranques sucesivos		0.5		En mg
		La repetibilidad se inicia diariamente		0.8		En mg
		Coeficiente de temperatura de sesgo cero		0.05	0.1	Se aplican las siguientes medidas:
