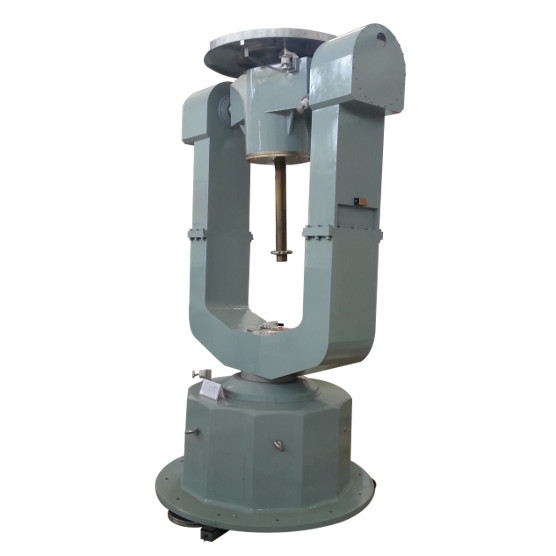

Simulador libre del movimiento de la rotación de la placa giratoria de tres ejes de 360 grados

simulador de tres ejes de la posición de la placa giratoria 360deg de la rotación del simulador libre continuo triaxial del movimiento

1 advertencia

Según las necesidades de XXX, es necesario comprar una placa giratoria de tres ejes con las funciones de la posición, de la velocidad y de la simulación.

2 índices técnicos principales

2,1 peso de la carga: 30 kilogramos

2,2 tamaño de la carga: diámetro 500 milímetros de × 500 milímetros;

2,3 estructura mecánica de la tabla: UUT

2,4 intersección de tres ejes: dentro de la bola del radio de 0.25m m (garantía que trabaja a máquina)

2,5 exactitud de la rotación de la inclinación: ″ rodante del ± 5

″ Del ± 5 de la echada

Llevando ″ del ± 5

2,6 Perpendicularity de tres hachas: ″ del ± 5 del eje del rollo y del eje de echada

2,7 colocación de exactitud de la posición angular de tres ejes: ″ del ± 6

2,8 resolución de la medida de tres ejes de la posición angular: 0,36 ″

2,9 gama de tres ejes de la rotación: continuo de tres ejes

2,10 gama de la tarifa angular: ± 0,001 °/s ~ 400 °/s del rollo

± 0,001 °/s ~ 400 °/s de la echada

± 0,001 °/s-200 °/s del acimut

2,11 exactitud de la tarifa angular: 5 × 10^-5 (media de 360 °)

5 × 10^-4 (media de 10 °)

5 × 10^-3 (1 media del °)

2,12 estabilidad de la tarifa angular: 5 × 10^-5 (media de 360 °)

5 × 10^-4 (media de 10 °)

5 × 10^-3 (1 media del °)

2,13 aceleración angular máxima: rollo 200 °/s2

Echada 200 °/s2

Llevar 100 °/s2

2,15 interfaz de la simulación

Con la función de la simulación digital, interfaz de comunicaciones RS-232, velocidad que se determinará.

2,16 anillo colectando conductor (TBD)

El lazo es un lazo común, en donde:

Anillo del poder: 28 V, 10 A;

Resistencia de contacto del anillo colectando: 0.005Ω (estático), 0.01Ω (dinámico).

2,17 fuente de alimentación

A) De cuatro cables trifásico, 380V ± el 10%, ± el 3% de 50 herzios

B) Monofásico, 220V ± el 10%, 50HZ ± el 3%

2,18 condiciones de trabajo

A) Temperatura de funcionamiento: 20 ℃ del ± 10;

B) Humedad relativa: ≤ el 50% (℃ 30);

C) Poner a tierra la resistencia del cable de toma de tierra es menos que 2Ω;

D) con la fundación sísmica del aislamiento;

E) Hay interferencia electromágnetica no fuerte alrededor.
