Salida analógica de la fibra óptica del giroscopio de la NIEBLA nana micro de la alta exactitud

Nombre De La Marca:	Firepower
Número De Modelo:	FCG24D
Cuota De Producción:	1
Precio:	1600 USD
Condiciones De Pago:	T/T
Capacidad De Suministro:	100/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Modo de salida:

Análogo

Conector:

Placa de soldadura

Eje de la medida:

Consumo:

≤0.7w

Fuente de alimentación:

5 (±0.15) V

Paseo al azar:

≤0.1°/√h (1σ)

Detalles de empaquetado:

Caja de Sponge+

Capacidad de la fuente:

100/mes

Resaltar:

Giroscopio de soldadura de la fibra óptica de la placa

Giroscopio nano micro de la fibra óptica

Girocompás de la fibra óptica de la alta exactitud

Descripción del Producto

NIEBLA costo Micro-nana de la alta exactitud del giroscopio de la fibra óptica baja

1 alcance

Este documento especifica los requisitos y los métodos para el uso y el mantenimiento del giroscopio micro-nano de la fibra óptica FCG-24 (producto para el cortocircuito).

2 referencias y estándares

Programa de control de GJB1649-1993 ESD para los productos electrónicos

3 definiciones

Ninguno.

Introducción de productos 4

4,1 descripción del producto

El giroscopio micro-nano de la fibra óptica FCG-24 (en adelante se refirió como este producto) es una óptica de integración del sensor de la tarifa angular con salida analógica, los mecánicos y la electrónica. Se basa en el efecto de Sagnac, integra una variedad de dispositivos micro-nanos de la fibra, y realiza el proceso de la detección detectando, procesando y retroactuando la diferencia de fase generada por dos haces de luz que propagan en direcciones opuestas.

Este producto se compone principalmente de componentes ópticos de la trayectoria, de componentes de circuito y de componentes estructurales. Tiene las características de la estructura simple, ningunas piezas móviles, ningunas piezas del desgaste, comienzo rápido, tamaño pequeño, peso ligero y así sucesivamente. Y puede ser aplicarse a ese control de actitud y medida del portador.

4,2 composición

El producto se compone principalmente de los componentes siguientes:

A) un montaje óptico de la trayectoria;

B) Placa de circuito de la señal de la detección y de control;

C) Esqueleto de fibra óptica del anillo, cáscara y otras piezas estructurales;

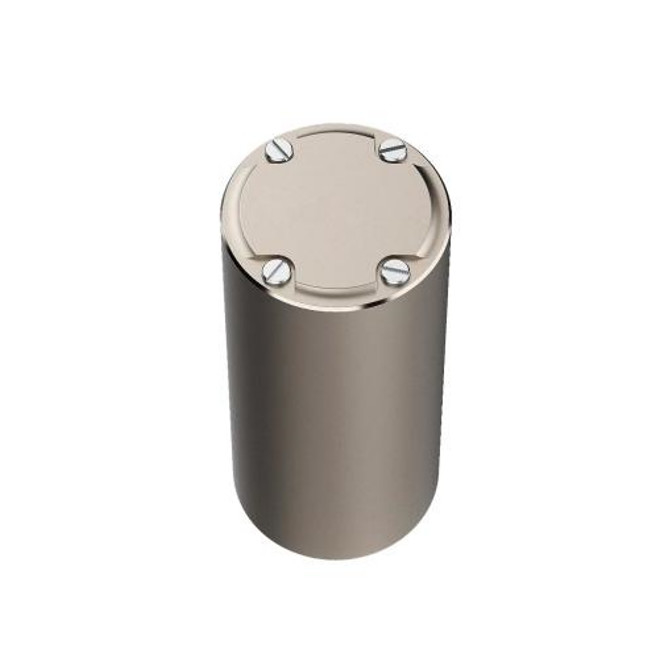

4,3 aspecto y dimensión

El producto es cilíndrico, con dimensiones totales del × 40m m de φ24 milímetro

Fig. 1 dibujo de esquema del giroscopio micro-nano de la fibra óptica FCG-24

4,4 pesos

≤40g.

4,5 temperatura de funcionamiento

-40℃~+65℃.

4,6 temperatura de almacenamiento

-55℃~+85℃.

4,7 vibración al azar

Nivel al azar de la vibración: 20g, gama de frecuencia: 20Hz ~ 2000Hz.

Parametrización para la optimización del tratamiento principal del cuadro 1

Artículos	FCG24D	Unidad
Modo de salida	Análogo
Conector	Placa de soldadura
AXIS	1
Consumo	≤0.7	w
Fuente de alimentación	5 (±0.15)	V
Paseo al azar	≤0.1	°/√h (1σ)
Gama	≥500	°/s
Perjudique (10s, 1σ)	≤2	°/h
Prejuicio (Allan)	≤0.2	°/h
Repetibilidad diagonal (Allan)	≤0.2	°/h
Factor de posicionamiento	4	mv/° /s
Ausencia de linealidad del factor de posicionamiento	≤1000	PPM (1σ)
Empiece para arriba tiempo	≤1	s
Ancho de banda	450	Herzios
Temporeros de trabajo.	-45~+70	℃
Temporeros de la tienda.	-55~+85	℃
Vibración	20~2000,0.04	Herzios, ² /Hz de g
Dimensiones	Φ24*40	milímetro
Peso	≤30	g
