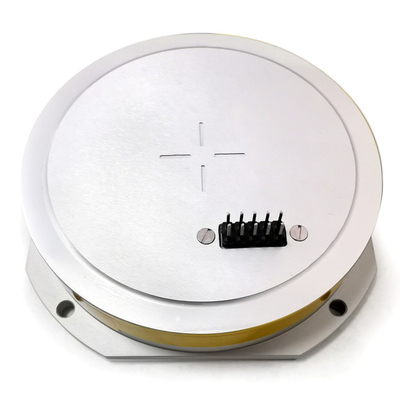

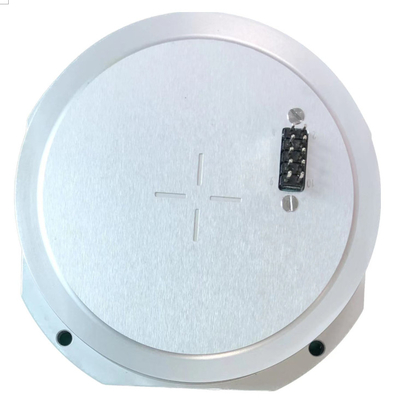

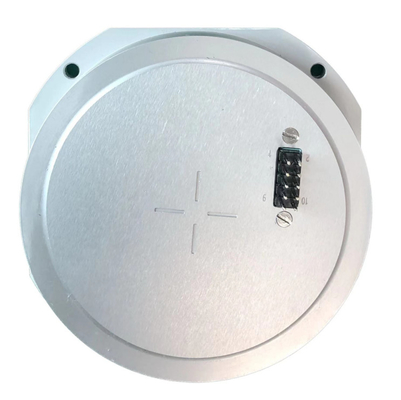

Girocompás de la fibra óptica del alto rendimiento, sensor substituto Vg910Angular Rate Sensor del girocompás

Nombre De La Marca:	Firepower
Model Number:	MFOG910
MOQ:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	100/month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Nombre de producto:

solo girocompás del eje

Gama de medición:

-250~+250º/s

Dimensiones totales:

82×82×20m m

Factor de escala:

7±0.5mvdeg/s

Voltaje de fuente:

Vibración al azar:

6.06g, 20~2000Hz

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

100/month

Resaltar:

Solo AXIS Rate Sensor angular

Girocompás Rate Sensor angular de la fibra

girocompás de la fibra óptica 2000Hz

Descripción de producto

Girocompás Rate Sensor Substitute Gyro Sensor angular de la fibra del girocompás de la fibra del precio bajo del alto rendimiento de Vg910

1 descripción

Este documento especifica los requisitos del uso y los métodos del giroscopio de la fibra óptica de VG-910 solo-AXIS (designado el producto). El giroscopio tiene dos estados de digital y de análogo. Los usuarios pueden modificar el giroscopio para requisitos particulares con diversos estados de salida según diversas necesidades.

Introducción de productos 2

2,1 principio

Este producto es un sensor de inercia de la tarifa angular basado en el efecto óptico de Sagnac, que se utiliza para medir el índice angular del portador a lo largo del eje sensible del producto.

2,2 función

Para el estado de la simulación, las funciones corresponden al siguiente:

1) giroscopio del estado análogo: proporcione un canal de información análoga de la tarifa angular (señal del voltaje).

2,3 campo del uso

Los productos son principalmente convenientes para el sistema de navegación de inercia, el sistema de la colocación y de la orientación, el sistema de medida de actitud, el sistema de estabilización servo y otros usos.

2,4 composición

Los componentes principales del producto son como sigue:

1) una trayectoria óptica comprende una fuente de luz de SLD, un re de fibra óptica, un modulador óptico integrado de la fase, un acoplador de fibra óptica y un fotodetector;

2) el circuito comprende un circuito de conducción de la fuente de luz y una placa de circuito de la señal de la detección y de control;

3) piezas estructurales del giroscopio.

3. Requisitos técnicos principales

3,1 función

Información análoga de la tarifa angular de la salida (señal del voltaje).

3,2 composición

Los componentes principales del producto son como sigue:

4) una trayectoria óptica comprende una fuente de luz de SLD, un re de fibra óptica, un modulador óptico integrado de la fase, un acoplador de fibra óptica y un fotodetector;

5) el circuito comprende un circuito de conducción de la fuente de luz y una placa de circuito de la señal de la detección y de control;

3) Piezas estructurales del giroscopio.

3,3 dimensiones del esquema y de la instalación

Dimensión total (milímetro): 82 × 20 DEL × 82 (L × DEL × W H);

Dimensión de la instalación (milímetro): (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), × 4 de Φ3.6mm, como se muestra.

Girocompás de la fibra óptica del alto rendimiento, sensor substituto Vg910Angular Rate Sensor del girocompás 0

3,5 parametrización para la optimización del tratamiento principal
Vea la parametrización para la optimización del tratamiento principal del producto para los detalles.

Número de serie	Artículo de la prueba	Unidad	Requisitos técnicos
1	Dimensiones totales	milímetro	82×82×20
2	Factor de posicionamiento	mv/°/s	7±0.5
3	Temperatura de funcionamiento	℃	-40~+60
4	Gama de medición	°/s	-250~+250
5	Polaridad de la salida	--	La rotación a la derecha hace salir voltaje positivo
6	Voltaje de fuente	v	+5
7	Vibración al azar	--	6.06g, 20~2000Hz
