| Nombre De La Marca: | Firepower |
| Model Number: | 30g |
| MOQ: | 1 |
| Precio: | Negociable |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 50/mes |

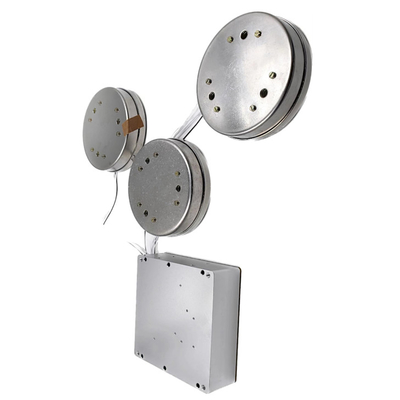

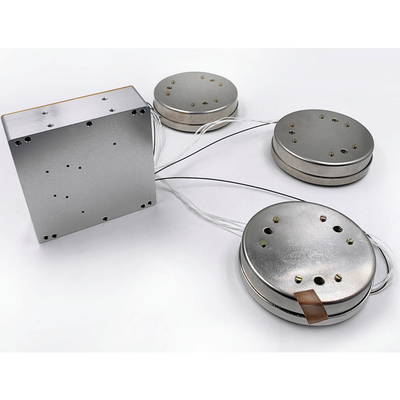

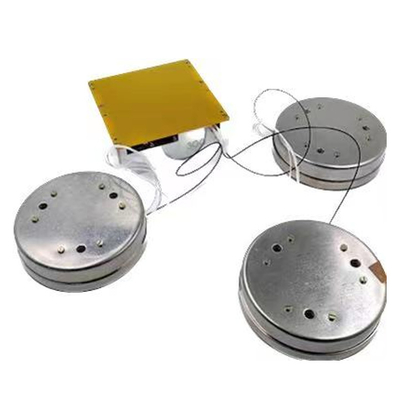

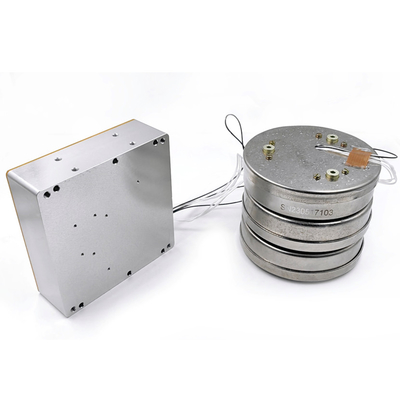

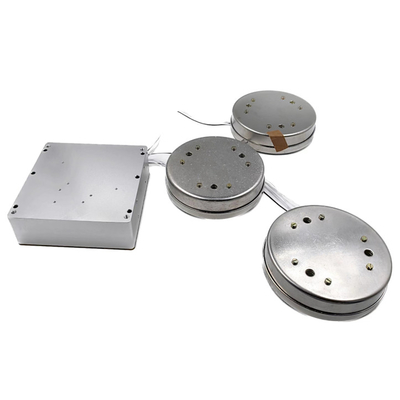

Sensor giroscópico de fibra óptica inercial de 3 ejes de bajo costo y bajo sesgo para navegación
Este producto es un sensor de velocidad angular inercial basado en el efecto Sagnac óptico, que se utiliza para medir la velocidad angular del portador a lo largo del eje sensible del producto.Una unidad de detección de velocidad angular del producto es un anillo de fibra óptica, se adopta un circuito de detección de circuito cerrado digital para extraer la diferencia de trayectoria óptica de la luz de propagación en sentido horario y antihorario causada por la velocidad angular física externa y detectada por el anillo de fibra óptica, y mientras tanto , una señal de voltaje convertida a partir de una señal de diferencia de trayectoria óptica se somete a retroalimentación y control de bucle cerrado, de modo que se realizan la modulación y demodulación de la señal, y se logra el propósito de detección de señal de velocidad angular de alta precisión.
Este producto consta de una unidad de detección de velocidad angular óptica y una unidad de detección de señal, y proporciona información sobre el incremento angular de tres ejes y la temperatura interna.
Los productos son principalmente adecuados para sistemas de navegación inercial de alta precisión, sistemas de posicionamiento y orientación y otras aplicaciones.
Los componentes principales del producto son los siguientes:
Características de presentación
| Número de serie | Elemento de prueba | Unidad | Requerimientos técnicos |
| 1 | Rango de medición | º/s | ±300 |
| 2 |
Estabilidad de polarización cero a temperatura ambiente (suavizado de 100, 1σ) |
º/hora | ≤0.01 |
| 3 | Repetibilidad de polarización cero | º/hora | ≤0.01 |
| 4 | Coeficiente de paseo aleatorio | º/h1/2 | ≤0.001 |
| 5 | Repetibilidad del factor de escala | ppm | ≤100 |
| 6 | Temperatura de funcionamiento | ℃ | -40~+60 |
| 7 | Temperatura de almacenamiento | ℃ | -50~+70 |
| 8 | Tensión de alimentación | V | +5V |
| 9 | Banda ancha | Hz | >200 |
| 10 | Consumo de energía en estado estacionario | W | ≤7 |
| 11 | Hora de inicio | min | 1 |
| 12 | Consumo de energía instantáneo de arranque | W |
≤ 10 (dentro de los 3 segundos posteriores al encendido)
|
Definición de pines
|
número de punto |
Definición |
Comentario |
|---|---|---|
| 1,9 | +5V | Entrada de fuente de alimentación |
| 2,10 | TIERRA | Tierra de energía |
| 8 | SEL+ | Fuente de alimentación de puerta de giroscopio, conectada a alto nivel + 5V |
| 15 | SEL- | Señal de puerta giroscópica |
| 6 | TXD+ | Salida diferencial giroscópica positiva |
| 14 | TXD+ | Gyro diferencial de salida negativa |
| 3,4,5,7,11,12,13 | —— | Reservado |
|
La potencia de activación del giroscopio está conectada externamente con + 5 V, y la señal de activación es de nivel TTL. |
||
Dimensiones
Dimensiones generales de la caja de circuitos (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × W × H);
Dimensión de la unidad de detección de fibra óptica (mm): Ф92 × 27;
Dimensión de instalación de la caja de circuitos (mm): (88 ± 0,1) × (84 ± 0,1) (L × W), Φ4 mm × 4;
Dimensión de instalación de la unidad de detección de fibra óptica:
Tales como la Fig.2 Diagrama esquemático de la instalación de la unidad de detección Como se muestra.
