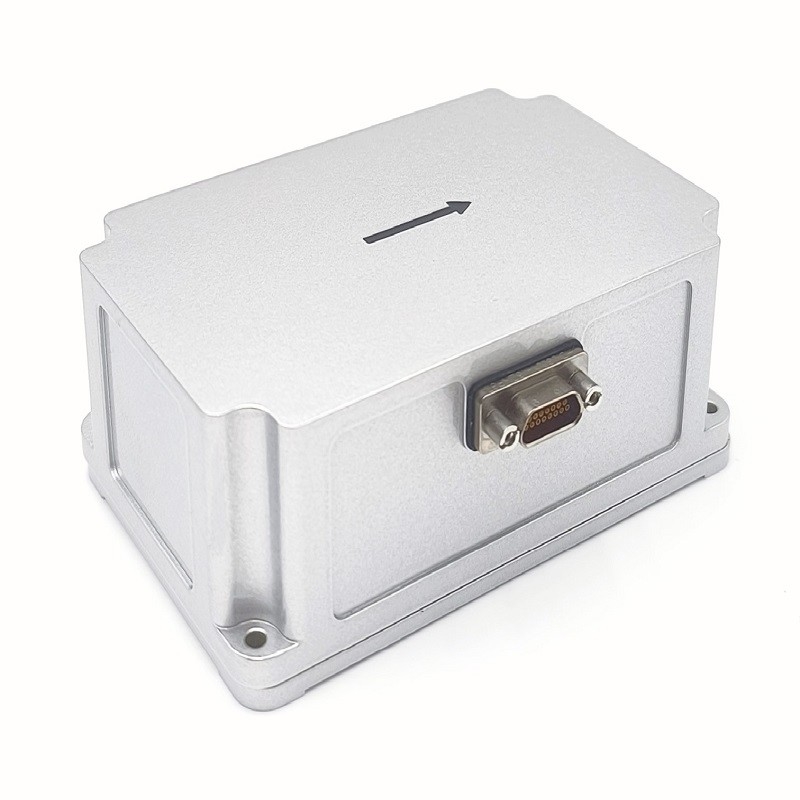

Sistema de navegación por inercia MEMS para topografía y cartografía

Nombre De La Marca:	AVIC
Número De Modelo:	G.I.300C.
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

CE ROHS

Nombre del producto:

Sistema de navegación por inercia MEMS

Precisión de actitud:

0.02 grados (rms)

Precisión del rumbo:

0.1 grados (rms)

Gama del girocompás:

±400°/segundo

Estabilidad de polarización cero del giroscopio:

≤0,3°/hora

Gama del acelerómetro:

±20g

Estabilidad del acelerómetro con sesgo cero:

≤100µg

Interfaz:

Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003.

Consumo de energía:

≤8W

Temperatura de funcionamiento:

-40℃~+60℃

Detalles de empaquetado:

esponja+carton

Capacidad de la fuente:

500/MONTH

Resaltar:

Sistema de navegación por inercia MEMS

Sistema de navegación inercial para topografía

Sistema de navegación inercial para el mapeo

Descripción del Producto

Sistema de navegación por inercia MEMS para topografía y cartografía

Descripción del producto

GI300C es un sistema de navegación inercial compacto con giroscopio de fibra óptica (FOG) y acelerómetros de sistema microelectromecánico (MEMS),que puede utilizar información externa GNSS de tiempo y posición precisa para la navegación integrada inercial/satéliteCuando la información externa del GNSS no es válida, el sistema de navegación inercial tiene una alta capacidad para mantener la precisión de la navegación inercial pura.

Principales aplicaciones

Drones
El cohete
Medición móvil
Detección y medición del suelo, túneles y otras vías
Plataforma estable de alta precisión

Función principal

Función de alineación de la base de agitación/base móvil
Buscando el norte por sí mismo
Navegación integrada de fusión de información múltiple GNSS/atmósfera
Conservación de la exactitud durante más tiempo sin ayuda de información externa
Apoyar a los usuarios a personalizar a pedido

Indicadores técnicos

Proyecto	Condiciones de ensayo	Indicadores
Precisión de posicionamiento	Válido GNSS externo, punto único	Mejor que la precisión de posicionamiento por satélite externo
	El sistema de navegación por satélite (GNSS) externo	Mejor que la precisión de posicionamiento por satélite externo
	Mantenimiento de la posición horizontal de inercia pura^①	100m/5min ((CEP)
		600m/10min ((CEP)
		2nm/30min (CEP)
	Mantenimiento de la posición horizontal combinada de velocidad^②	1nm/30min (CEP)
Precisión del rumbo	Antena única	0.1°^③
	Antena doble	0.2 °/L (L = longitud de referencia) (RMS)
	Propiedad de la partida	0.3°/30min ((RMS),1°/h ((RMS)
	Auto-norte buscando la precisión	1 ° SecL, alineación 15 minutos^④
Precisión de la actitud	GNSS es válido	0.02° (RMS)
Precisión de la actitud	Mantener la posición (fallo del GNSS)	0.3°/30min ((RMS),1°/h ((RMS)
Precisión de la velocidad	Válido GNSS, punto único L1/L2	0.1m/s (RMS)
Rango del giroscopio	Rango de medición	± 400°/s
Rango del giroscopio	Estabilidad de sesgo cero	≤ 0,3°/h
Acelerómetro	Rango de medición	± 20 g
Acelerómetro	Estabilidad de sesgo cero	≤ 100 μg
Dimensiones físicas y características eléctricas	Válvula de tensión	9-36 V de corriente continua
	Consumo de energía	≤ 8W
	Interfaz	El PPS de dos canales RS232, de un canal RS422, de un canal (nivel LVTTL/422)
	Tamaño	Se aplicará el método de ensayo de la prueba de la velocidad.
	Peso	≤ 450 g
Características medioambientales	Temperatura de funcionamiento	-40°C~+60°C
	Temperatura de almacenamiento	-45°C~+70°C
	Vibración	5 ~ 2000Hz, 6,06 G (con amortiguador)
	Impacto	30 g, 11 ms (con choque)
	Duración de vida	> 15 años
	Tiempo de trabajo continuo	> 24 horas
Nota:
1 La alineación es válida.
2 Para su uso en el aire, antes de la combinación de velocidades de vuelo se realiza una maniobra de giro, tomando como ejemplo la velocidad de vuelo de 150 km/h.
3 Las condiciones a bordo deben ser móviles;
4 Alineación de dos posiciones, la diferencia de rumbo entre las dos posiciones es mayor de 90 grados
