Antidisturbios de tres ejes IMU Giroscopio para navegación inercial

Nombre De La Marca:	Firepower
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 al mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Giro de la UMI

Rango Gryo:

500 grados por segundo

Variación de Allan del acelerómetro:

0.06 mg

Variancia de Gryo Allan:

1.6 grados por hora

Caminata aleatoria angular gryo:

0.3°/√h

Densidad de ruido gryo:

0.002°/s/√Hz

Consumo de energía:

1.5W

El número de unidades:

>20000h

Detalles de empaquetado:

Caja con esponja

Capacidad de la fuente:

1000 al mes

Resaltar:

Giro de tres ejes IMU

Giro de la UMI antiinterferencia

Navegación por inercia IMU Giroscopio

Descripción del Producto

Antidisturbios de tres ejes IMU Giroscopio para navegación inercial

Descripción del producto

El GI200-A0 (B0) -IMU es una unidad de medición inercial (IMU) basada en tecnología de micromecanización (MEMS), con giroscopio MEMS de alto rendimiento incorporado y acelerómetro MEMS,con 3 velocidades angulares y 3 aceleraciones.

El GI200-A0 (B0) -IMU presenta una alta fiabilidad y una gran adaptabilidad al medio ambiente.municiones inteligentes, buscador, comunicación móvil, mapeo, plataforma estable y otros campos.

El GI200-A0 (B0) -IMU está disponible en las versiones A0 (configuración baja) y B0 (configuración alta).

Principales características

El sistema de visualización de la luz se utilizará para la obtención de imágenes de la luz.
1. el rango de medición dinámica de ± 2000o/s;
2. Estabilidad de sesgo A0: 6 °/H (GJB, 10 s, eje Z), 9 °/H (GJB, 1 s, eje Z), 1,6 °/H (ALLAN, eje Z);
3. Estabilidad de sesgo B0: 3 °/H (GJB, 10s, eje Z), 4,5 °/H (GJB, 1s, eje Z), 0,8 °/H (ALLAN, eje Z);
Acelerómetro digital triaxial:
1. ± 200 g de rango de medición dinámico;
2. Estabilidad del sesgo A0: 0,4 mg (GJB, 10 s), 0,6 mg (GJB, 1 s), 0,06 mg (ALLAN);
3. Estabilidad de sesgo B0: 0,2 mg (GJB, 10 s), 0,3 mg (GJB, 1 s), 0,03 mg (ALLAN);
La velocidad máxima de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a otra.
Precisión garantizada dentro del rango de temperatura completo (-40 °C ~ 80 °C): algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado;
Apto para trabajar en condiciones de vibración fuerte;
Interfaz 1 canal UART, 1 canal SPI, 1 canal CAN

Área de aplicación principal

Conducción inteligente
UAV tácticos e industriales
Municiones inteligentes
Buscador
Comunicación en movimiento
Mapeo
Estabilizar la plataforma

Indicadores de producto

Parámetro		Condiciones de ensayo	Valor mínimo	Valor típico	Valor máximo	Unidad
El giroscopio	Rango de medición dinámico			500	2000	el número de
	Estabilidad de sesgo cero	Variancia de Allan, eje Z		1.6		o/h
		Variancia de Allan, eje X y eje Y		3.2		o/h
		La media de 10 s (-40 °C ~ + 80 °C, temperatura constante), eje Z		6		o/h
		La mediana de 1s (-40 °C ~ + 80 °C, temperatura constante), eje Z		9		o/h
		La media de 10 s (-40 °C ~ + 80 °C, temperatura constante), eje X y eje Y		12		o/h
		La media de 1 s (-40 °C ~ + 80 °C, temperatura constante), eje X y eje Y		18		o/h
	Prejuicio cero	Rango de sesgo cero, eje Z		± 014		el número de
		Rango de sesgo cero, eje X y eje Y		± 04		el número de
		Cambio de sesgo cero en todo el rango de temperatura, eje Z1		± 004		el número de
		Cambio de sesgo cero en todo el rango de temperatura, eje X y eje Y1		± 012		el número de
		Repetibilidad de arranque sucesivo, eje Z		0.004		el número de
		Repetibilidad de arranque sucesivo, eje X y eje Y		0.012		el número de
		Repetibilidad de arranque día a día, eje Z		0.006		el número de
		Comience la repetición día a día, eje X y eje Y		0.018		el número de
		Efecto de la aceleración lineal en el sesgo		0.004		el número de unidades de producción
		Influencia de las vibraciones sobre el sesgo cero, cambio antes y después de las vibraciones2		0.004		el número de unidades de producción
		Influencia de las vibraciones sobre el sesgo cero, cambio antes y durante las vibraciones2		0.004		el número de unidades de producción
	Factor de escala	Precisión del factor de escala, eje Z		0.6		%
		Precisión del factor de escala, eje X y eje Y		1.2		%
		No linealidad del factor de escala, eje Z		0.02		% FS
		No linealidad del factor de escala, eje X y eje Y		0.04		% FS
	Paseo aleatorio angular			0.3		°/√h
	Densidad de ruido			0.002		°/s/√Hz
	Resolución			3.052×10^{- ¿Qué pasa?}⁷		o/s/LSB
	Ancho de banda			200		HZ
Acelerómetro	Rango de medición dinámico			16	200	G
	Estabilidad de sesgo cero	Variancia de Allan		0.06		En mg
		La media de 10 s (-40 °C ~ + 80 °C, temperatura constante)		0.4		En mg
		La media de 1s (-40 °C ~ + 80 °C, temperatura constante)		0.6		En mg
	Prejuicio cero	Rango de sesgo cero		16	30	En mg
		Cambio de sesgo cero en el rango de temperatura completo, valor de pico a pico1		10	20	En mg
		Repetibilidad de arranques sucesivos		1		En mg
		La repetibilidad se inicia diariamente		1.6		En mg
		Coeficiente de temperatura de sesgo cero		0.1	0.2	Se aplican las siguientes medidas:
	Factor de escala	Precisión del factor de escala		4		%
	Factor de escala	No linealidad del factor de escala		0.2		% FS
	Velocidad de paseo aleatorio			0.058		El valor de las emisiones de gases de efecto invernadero
	Densidad de ruido			0.05		mg/√Hz
	Resolución			1.221 × 10^{- ¿Qué pasa?}⁸		G/LSB
	Ancho de banda			200		HZ
El magnetómetro	Rango del campo magnético	B. El trabajo_{¿Qué es eso?}		±1300		El valor de las emisiones
	Rango del campo magnético	B. El trabajo_rg,z		±2500		El valor de las emisiones
	Resolución			0.3		El valor de las emisiones
	Dirección y longitud	Componente geomagnético horizontal de 30 μT, a 25 °C		± 2.5		el
Interfaz de comunicación	SPI de un canal	Tasa de Baud			15	frecuencia de radio
	UART de un canal	Tasa de Baud		230.4		Kbps
	1 canal CAN	Tasa de Baud			1	frecuencia de radio
	Frecuencia de muestreo	El SPI		200	1000	HZ
		UART		200		HZ
		Puede		200
Características eléctricas	Válvula de tensión		3	3.3	3.6	V.
	Consumo de energía				1.5	No
	La corriente	¿Qué es eso?			100	MV
Características estructurales	Tamaño			47 × 44 × 14		En el caso de los
Características estructurales	Peso			50		G
Medio ambiente de uso	Temperatura de funcionamiento		-40 años.		80	°C
	Temperatura de almacenamiento		-45 años.		85	°C
	Vibración			20 ~ 2000 Hz,6.06 g
	Impacto			1000 g,0.5 ms
Confiabilidad	El número de unidades			20000		h
Confiabilidad	Tiempo de trabajo continuo			120		h
1: Calcular la desviación cero de todo el proceso de cambio de temperatura, la velocidad de cambio de temperatura es ≤ 1 °C/min y el rango de temperatura es -40 °C ~ + 80 °C;
2: Condición de vibración es 6.06 G, 20Hz ~ 2000Hz

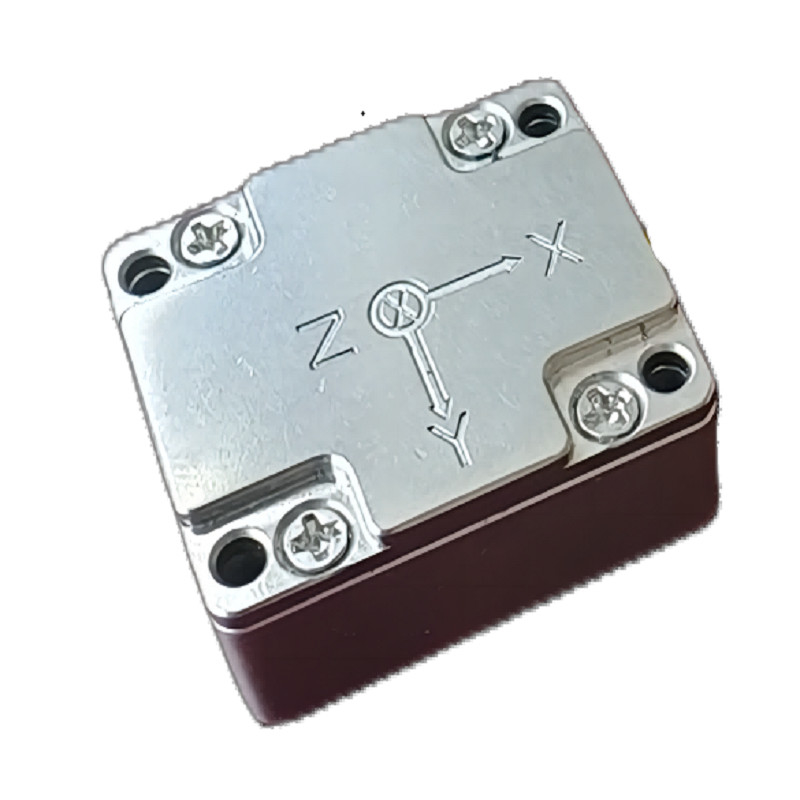

Estructura del producto

Antidisturbios de tres ejes IMU Giroscopio para navegación inercial 0

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.

Interfaz eléctrica

Antidisturbios de tres ejes IMU Giroscopio para navegación inercial 1

Antidisturbios de tres ejes IMU Giroscopio para navegación inercial 2
