Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo

Name: Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: 5,000.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	INS200A
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

Gama del girocompás:

±500°/s

Estabilidad de polarización giroscópica:

≤ 0,04°/h

Gama del acelerómetro:

±20g

Estabilidad de polarización del acelerómetro:

≤ 50 ug

Peso:

≤6KG

Tamaño:

Se trata de una muestra de las características de los productos.

Interfaz:

Las condiciones de las instalaciones de seguridad de los sistemas de seguridad de la red

Fuente de alimentación:

18 a 36 V

Ancho de banda:

> 300 Hz

Precisión de la posición:

≤1.5m

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/MONTH

Resaltar:

Sistema integrado de navegación de buques giroscópio

Giroscopio de alta precisión de dirección

Vehículos Sistema de navegación integrado Giroscopio

Descripción del Producto

Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo

Descripción del producto

El sistema de navegación integrado INS200A tiene un giroscopio MEMS de alto rendimiento y un acelerómetro incorporados, que pueden recibir datos GNSS externos.Realizar la fusión de múltiples sensores y el algoritmo de navegación integrado, y tienen capacidad de navegación inercial a corto plazo cuando el GNSS no es válido.

El producto tiene una alta fiabilidad y una gran adaptabilidad al medio ambiente.
software, los productos pueden ser ampliamente utilizados en los campos de los vehículos aéreos no tripulados tácticos e industriales, vehículos no tripulados, buques no tripulados, bombas guiadas de aviación, municiones inteligentes, cohetes,Comunicación móvil, mapeo, buscador y plataforma estable.

Parámetros técnicos

Punto de trabajo		Indicadores
El giroscopio canal	Rango de medición	-500°/s +500°/s
	Resolución	≤ 0,01°/h
	Residuo de sesgo	-0,02°/h +0,02°/h
	Paseo al azar	≤ 0,007°/√h
	Estabilidad del sesgo a temperatura ambiente	≤ 0,04°/h ((1σ, 10 s)
	Estabilidad del sesgo a plena temperatura	≤ 0,06°/h ((1σ, 10 s)
	Temperatura normal Repetibilidad del sesgo	≤ 0,04°/h ((1σ)
	Repetibilidad de sesgo a pleno rendimiento temperatura	≤ 0,06°/h ((1σ)
	No linealidad del factor de escala	≤ 30 ppm
	Repetibilidad por factores de escala	Se aplican las siguientes medidas:
	Tiempo de arranque del giroscopio	≤ 5 s
	Ancho de banda giroscópica	> 300 Hz
	Error de instalación residuo de tres ejes el giroscopio	≤ 10"
Aceleración canal	Rango de medición	-20 g +20 g
	Estabilidad del sesgo en temperatura total	≤ 50 ug ((1 σ)
	Repetibilidad del sesgo a temperatura máxima	≤ 80 ug ((1 σ)
	Agregue la hora de inicio	≤ 5 s
	Error residual de la instalación de adición triaxial	≤ 10"

Precisión de alineación
Alineación la exactitud	El norte busca el tiempo	≤ 5 minutos
	Repetibilidad de la alineación del ángulo de rumbo	≤ 0,08°/cosL
	Repetibilidad de la alineación de tono	≤ 0,005°
	Repetibilidad de la alineación del ángulo de rodadura	≤ 0,005°
	Modo de búsqueda hacia el norte	No se puede optar

Precisión de navegación integrada (efectiva por satélite)
Precisión de navegación integrada	Con precisión, por supuesto. medición del ángulo	≤ 0,06°
	Precisión del tono medición del ángulo	≤ 0,03°

	Precisión de la medición del ángulo de rodadura	≤ 0,03°


	Precisión de la velocidad	Se aplican las siguientes medidas:
	Precisión de la posición	≤ 1,5 m
	Precisión de la posición	≤ 2 cm + 1 ppm

Precisión de navegación inercial (satélite no válido)
Precisión de navegación integrada	Precisión del mantenimiento del ángulo del curso	≤ 0,06°/h
	Precisión de retención del ángulo de inclinación	≤ 0,03°/h
	Precisión del mantenimiento del ángulo de rodadura	≤ 0,03°/h
	Precisión de posicionamiento horizontal por inercia pura	≤ 1,0 millas náuticas H ((5h)
	Precisión de posicionamiento de la navegación integrada del odómetro	≤ 0,2% (kilómetro más de 3 km)

Fotografía detallada

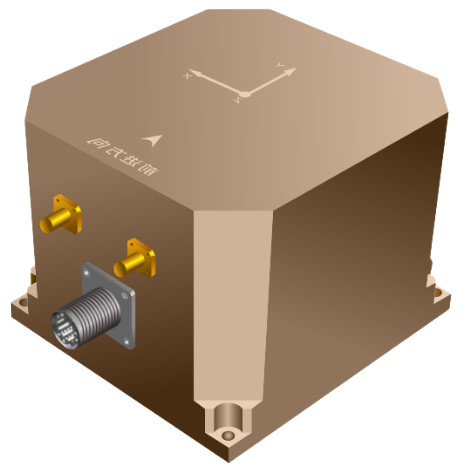

Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo 0

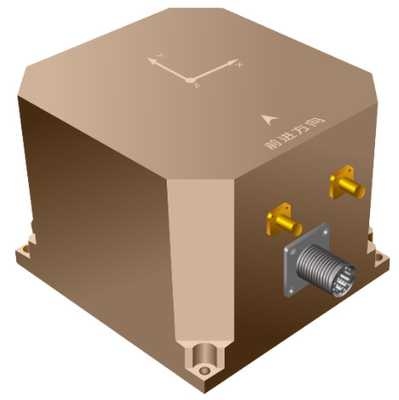

Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo 1

Foto de la fábrica

Pago y envío

Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo 3

Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo 4

Vehículos no tripulados y buques Sistema integrado de navegación Giroscopio con alta precisión de rumbo 5
