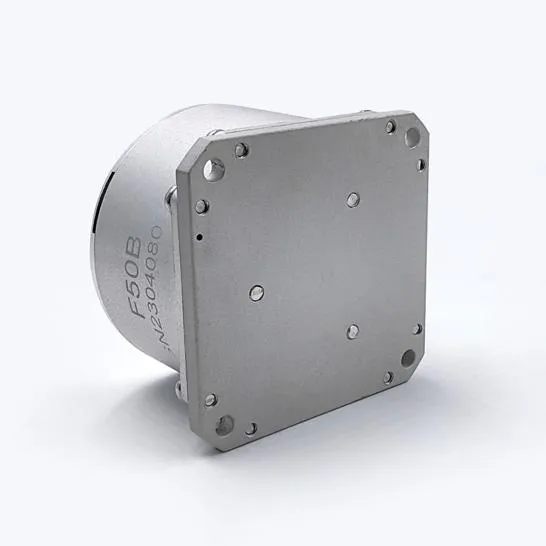

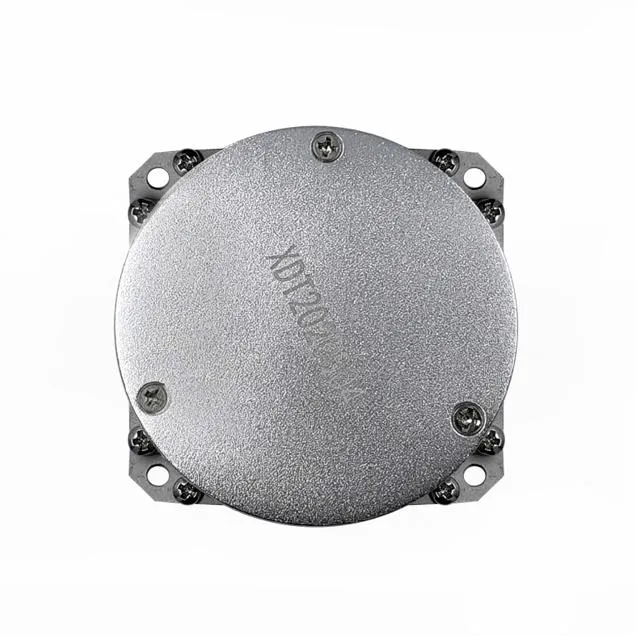

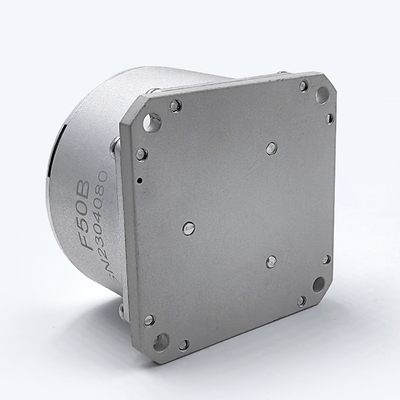

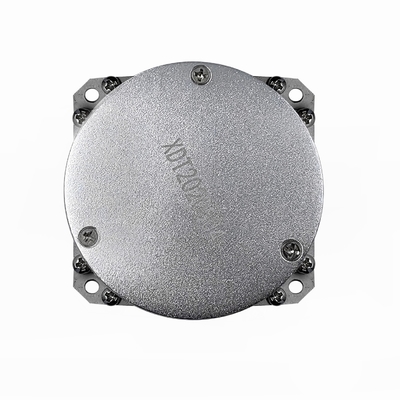

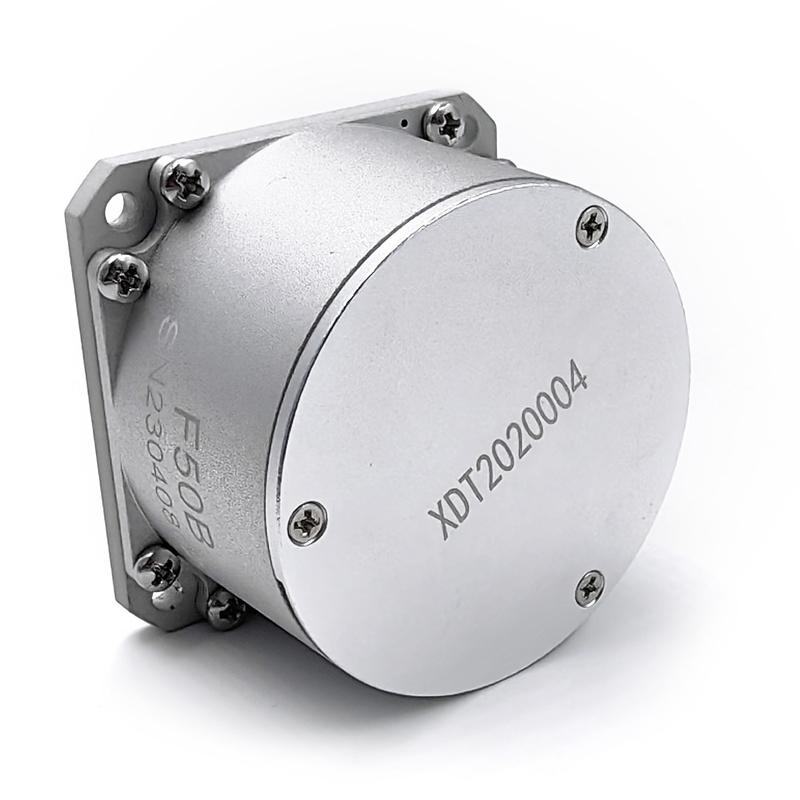

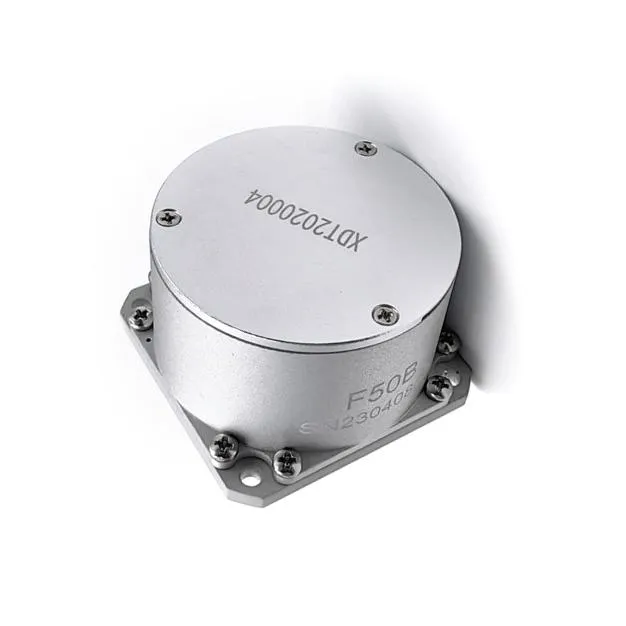

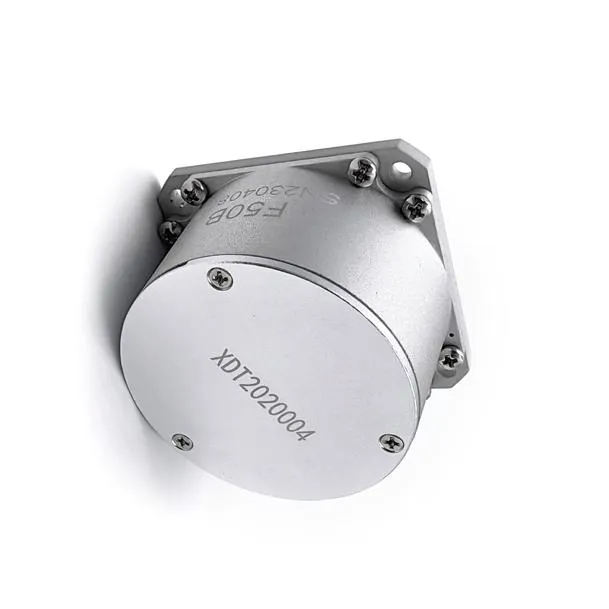

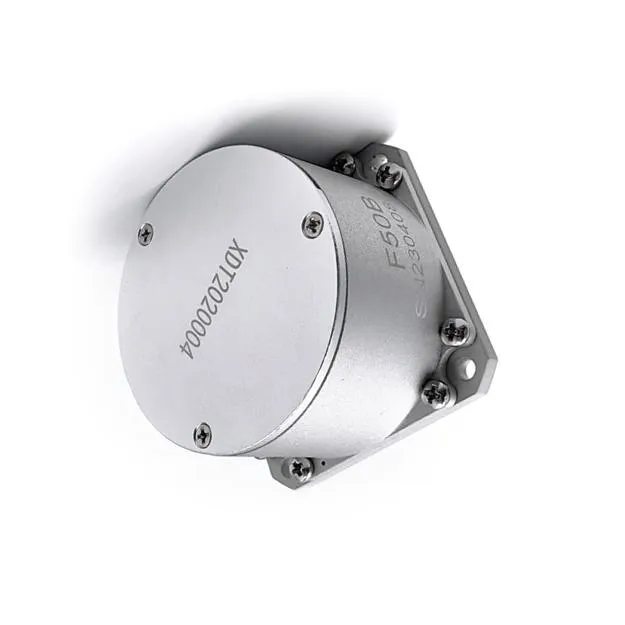

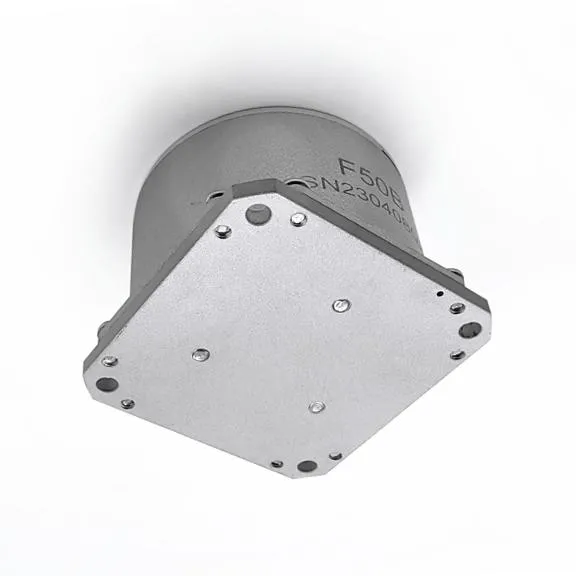

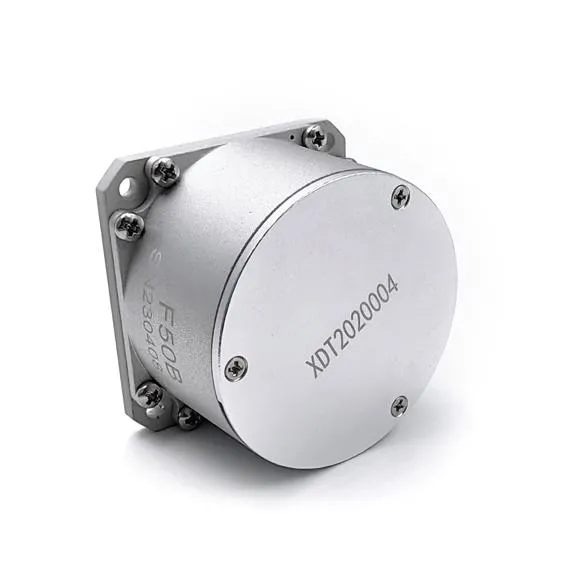

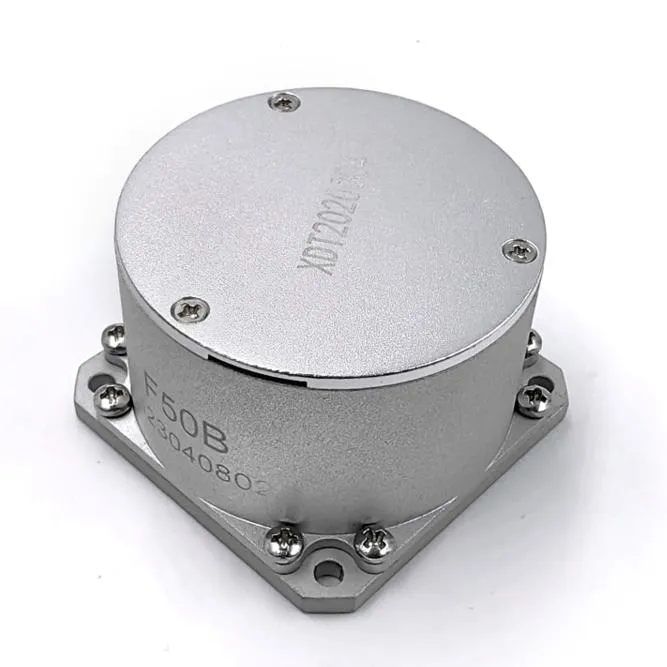

Giroscopio de fibra óptica de circuito cerrado FOG de bajo precio con pequeño volumen

Nombre De La Marca:	Firepower
Número De Modelo:	F50B
Cuota De Producción:	1 PCS
Precio:	US$2,800.00~3,000.00
Condiciones De Pago:	L/C, T/T
Capacidad De Suministro:	100 piezas al mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

Rango de medición:

-500~+500°/s

estabilidad de sesgo cero:

≤ 0,1°/h, 10 segundos

Repetibilidad de polarización cero:

≤0.1°/h

Coeficiente de paseo aleatorio:

≤ 0,01°/√h

No linealidad del factor de escala:

≤ 40 ppm

Repetibilidad por factores de escala:

≤ 40 ppm

Asimetría del factor de escala:

≤ 40 ppm

Hora de inicio:

≤ 1 s

Ancho de banda:

500Hz

Fuente de alimentación:

Las partidas de los componentes de las máquinas de ensamblaje

El poder:

≤6W

Temperatura de funcionamiento:

-40 °C hasta +70 °C

Temperatura de almacenamiento:

-55~+85°C

Vibración:

20~2000 Hz, 0,06 g2/Hz

Impacto:

30 g, 11 ms

Tasa de Baud:

921600 ((Personalizable) bps

Modo de salida:

RS-422

Conector:

El número de unidades de producción de las unidades de producción de las unidades de producción de l

Dimesions total:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Dimensiones de la instalación:

43 mm*43 mm

Detalles de empaquetado:

esponja y caja

Capacidad de la fuente:

100 piezas al mes

Resaltar:

Giroscopio de fibra óptica de circuito cerrado

Giroscopio de fibra óptica de pequeño volumen

Giroscopio de fibra óptica de bajo precio

Descripción del Producto

1.1Revisión del producto
Este producto es un sensor de velocidad angular inercial basado en el efecto óptico de Sagnac, que se utiliza para medir la velocidad angular del portador a lo largo del eje sensible del producto.La unidad de detección de velocidad angular del producto es un anillo de fibra óptica, se adopta un circuito de detección digital de circuito cerrado para extraer la diferencia de trayectoria óptica de la luz de propagación en el sentido de las agujas del reloj y en el sentido contrario causada por la velocidad angular física externa,que es detectado por el anillo de fibra óptica, y mientras tanto, una señal de voltaje convertida de una señal de diferencia de trayectoria óptica se somete a retroalimentación y control de circuito cerrado, de modo que se realizan la modulación y la demodulación de la señal,y se logra el propósito de la detección de la señal de velocidad angular.

1.2 Función
Este producto está compuesto por una unidad óptica de detección de velocidad angular y una unidad de detección de señal, que proporciona información de incremento angular de un solo eje e información de temperatura interna.
1.3 Aplicación
Los productos son principalmente adecuados para aplicaciones tales como sistemas de navegación inercial de precisión media, sistemas de posicionamiento y orientación y sistemas de estabilización de servo.

El producto está compuesto principalmente por los siguientes componentes:
a) los componentes de las vías ópticas;
b) Placas de circuito de detección y control de señales;
c) El esqueleto, la cáscara y otras partes estructurales del anillo de fibra óptica;
1.3Tamaño
dimensiones generales (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × P × H);
Dimensión de la instalación (mm):Parafusos de 41 X 41, 4 M3

Tamaño

Interfaz eléctrica

Número del pin	Definición	¿ Cómo explicarlo?
1,9	T+	Puerto de salida en serie RS422 +
2,10	- ¿ Qué?	Puerto de salida en serie RS422-
4,5	+5VA	Fuente de alimentación analógica + 5V
6,7	El AGND	Terreno de potencia analógica
8,15	-5VA	Fuente de alimentación analógica -5V
12,13	CCC de riesgo	Fuente de alimentación digital + 5/+ 3.3V
11,14	El GND	Tierra de potencia digital
