Placas giratorias giratorias de tres ejes controladas por temperatura de alto rendimiento para calibración del giroscopio INS IMU

Nombre De La Marca:	Firepower
Número De Modelo:	3LT300-W
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad De Suministro:	10 piezas/5 meses

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Nombre del producto:

Plato giratorio de ensayo IMU

Capacidad de carga:

30 kg de peso

Tamaño de la placa de carga:

Ø300 mm (customizable)

Rango de posición angular:

±0~±360°

Puerto del ordenador:

RS232/RS422

Altura de la mesa:

Cuatrocientos milímetros

Agotamiento de la cara:

0.05 mm

precisión rotatoria:

± 1 ~ 3'

Precisión de posición:

± 1 ~ 3'

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

10 piezas/5 meses

Resaltar:

Placas giratorias giratorias de tres ejes

Placas giratorias rotativas con control de temperatura

Placas giratorias giroscópicas

Descripción del Producto

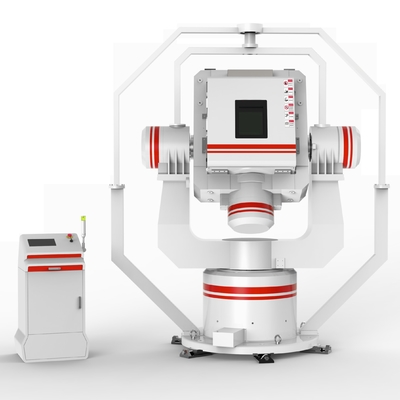

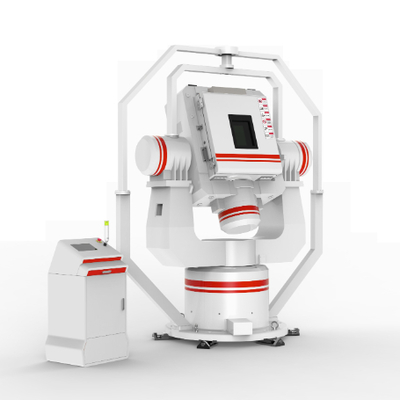

Placas giratorias giratorias de tres ejes controladas por temperatura de alto rendimiento para calibración del giroscopio INS IMU

Descripción del producto

La serie de tocadiscos de tres ejes es un tipo de equipo de prueba de precisión, que puede generar excitación de movimiento como la posición angular,velocidad angular y aceleración angular en tres direcciones para realizar el ensayo de las piezas medidas, tales como giroscopioTambién puede realizar la simulación de movimiento de las tres direcciones de rotación del espacio, vibración angular, oscilación y otros movimientos dinámicos.El sistema de control de la plataforma giratoria está compuesto por una unidad de control de alto rendimiento, sistema de medición de ángulo de alta precisión, servoamplificador digital PWM y servomotor de accionamiento directo.Principales componentes:El motor de accionamiento, el amplificador de potencia, el elemento de medición del ángulo, la tarjeta AD/DA, etc. (todos los productos importados).Categoría de productos: plato giratorio de posición, mesa de balanceo de ángulo, mesa de balanceo.



Parámetro técnico

Forma estructural	Rotación continua de tres ejes
Materiales de mesa	Acero inoxidable/aleación de aluminio ((opcional)
Peso máximo de la carga	40 kilos
Tamaño de la mesa	Φ400 mm
Aplanamiento de la mesa	0.02 mm
Altura de la mesa	Las demás:
Precisión de rotación	± 1 ~ 3′′ (opcional)
Rango de posición angular	±0 ~ ±360°
Precisión de la posición angular	± 1 ~ 3′′ (opcional)
Resolución angular	0.0001°
Rango de velocidad angular	0Se aplicarán las siguientes medidas:
Precisión de la velocidad angular	ω<1°/s 1<ω<10°/s 10<ω°/s
Velocidad suave	1×10−3 1 × 10−4 5×10−5
Aceleración angular máxima	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. Medio 2000°/s2 Se aplicarán las siguientes medidas:
Tasa de resolución	0.0001°
Número del anillo de deslizamiento	10 ~ 80 (opcional)
Ancho de banda del sistema	5 ~ 80 Hz ((opcional)
Voz de anillo de deslizamiento	0.03V
Flujo de fuga	± 0,5 mT
