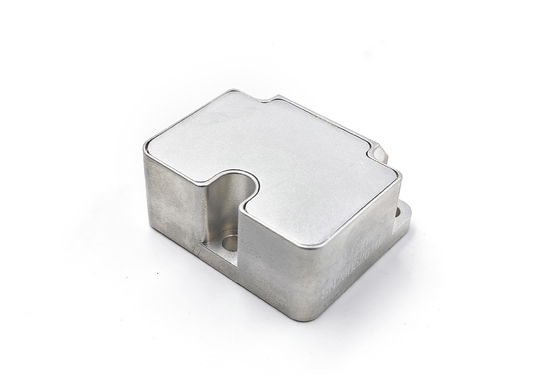

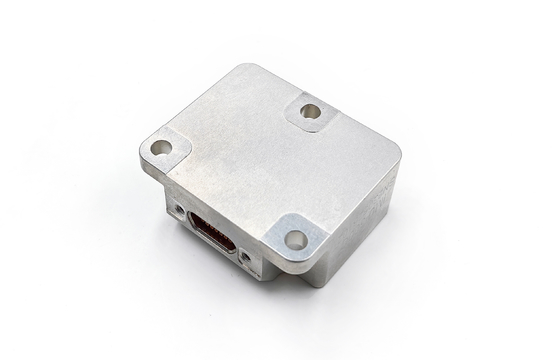

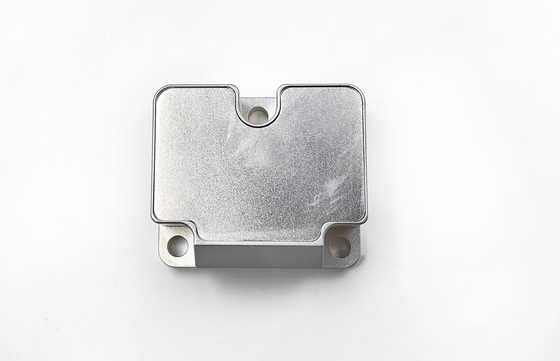

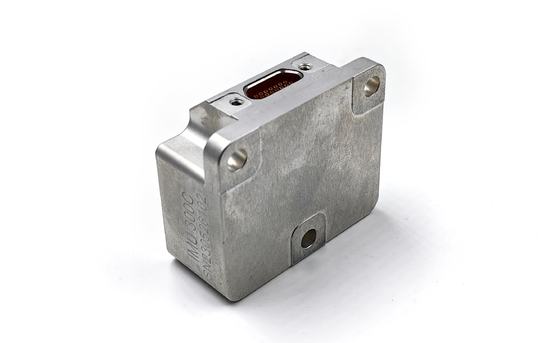

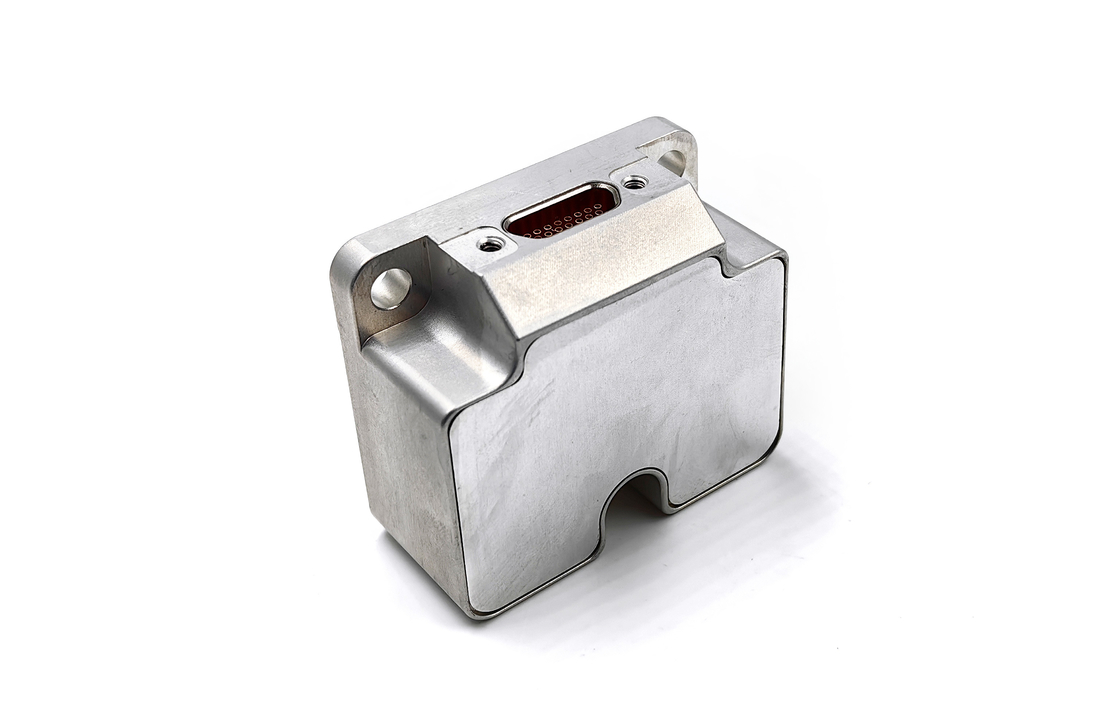

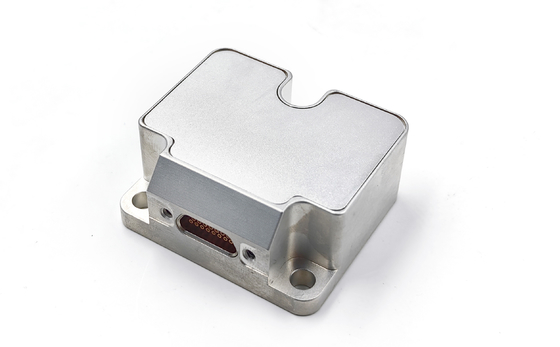

Unidad de medición de inercia de grado táctico con acelerómetro y giroscopio de 3 ejes incorporados

Unidad de medición de inercia de grado táctico con acelerómetro y giroscopio de 3 ejes incorporados

Nombre De La Marca:	Firepower
Número De Modelo:	Unidad IMU6-1
Cuota De Producción:	1
Precio:	3000$
Condiciones De Pago:	L/C,T/T,Western Union
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Place of Origin:

CHINA

Certificación:

Rango de medición:

±400°/segundo

Estabilidad del sesgo durante el funcionamiento:

0.3°/h

Caminata aleatoria angular:

0.15°/√h

Repetibilidad de sesgo (1σ):

1°/h

No linealidad del factor de escala ((1σ)):

150 ppm

Rango del acelerómetro:

±10g

Estabilidad del sesgo del acelerómetro durante el funcionamiento:

0.02 mg

Peso:

55 ± 5 g

Detalles de empaquetado:

sponge+box

Supply Ability:

500/month

Resaltar:

Unidad de medición inercial del giroscopio

Unidad de medición de inercia del acelerómetro de 3 ejes

Unidad de medición de inercia de grado táctico

Descripción del Producto

Descripción del producto

ElUnidad de controlLa unidad de medición inercial consta de un giroscopio de tres ejes, un acelerómetro de tres ejes, un ángulo de inclinación de tres ejes (sin este sensor por defecto), un sensor de temperatura, una placa de procesamiento de señales,estructura y software necesario, y se utiliza para medir la velocidad angular de tres ejes, la aceleración de tres ejes y el ángulo de inclinación de tres ejes del portador.el acelerómetro y los datos de inclinación después de la compensación de errores (incluida la compensación de temperatura), compensación del ángulo de desalineación de la instalación, compensación no lineal, etc.) a través del puerto serie RS-422 de acuerdo con un protocolo de comunicación acordado.

Parámetros del producto

G.yroscopioIndice técnico

Parámetro	Unidad	Unidad IMU6-1	Unidad IMU6-1A	Unidad IMU6-1B	Unidad IMU6-1C
Rango de medición (personalizable)	°/s	± 400	± 400	± 400	± 2000
Estabilidad del sesgo en el transcurso ((@ varianza de Allan)	°/h	0.3	0.1	0. 05	1
Estabilidad del sesgo @10s (10s suave, 1σ, a temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad del sesgo a plena temperatura	°/h	10	3	2	18
Caminata angular aleatoria	°/√h	0.15	0.1	0.02	0.3
B. El trabajoias repetibilidad (1σ)	°/h	1	0.5	0.3	2
- ¿ Por qué?como sensibilidad a la aceleración	°/h/g	1	1	1	2
No linealidad del factor de escala ((1σ))	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	250	200	150	250

Acelerómetro Indice técnico

Parámetro	Unidad	Unidad IMU6-1y-1	Unidad IMU6-1y-2		Unidad IMU6-1y-3		Unidad IMU6-1y-4
Rango de medición (personalizable)	G	± 10	± 30		± 50		± 80
Estabilidad del sesgo durante el funcionamiento (varianza de Allan @ 25 oC)	En mg	0.02	0.05		0.1		0.2
Estabilidad del sesgo @10s	En mg	0.05	0.2		0.5		1
Estabilidad del sesgo a plena temperatura	En mg	1	3		5		15
Caminata angular aleatoria	El valor de las emisiones de CO2	0.001	0.002		0.005		0.01
B. El trabajoLas condiciones de repetibilidad	En mg	0.1	0.5		1		2
Repetibilidad del factor de escala (1σ)	ppm	200	200			200		200
No linealidad del factor de escala ((1σ))	ppm	50		100		200		300
Desalineación	¿ Qué pasa?	± 005		± 005		± 005		± 005
Ancho de banda de 3 dB	HZ	100		100		100		100

Indice técnico de inclinación

Parámetro	Unidad	Unidad IMU6-1y-x
Rango de medición	G	± 17
Estabilidad de sesgo cero (1s de suavizado)	En mg	0.5
No linealidad del factor de escala	ppm	500

Características eléctricas

Parámetro	Unidad	IMU6-1y
Válvula de tensión	V.	+5 ± 0.5
Corriente de arranque	- ¿Qué es?	< 400
Consumo de energía en estado estacionario	No	Se trata de un2
La corriente	MV	100

Adaptabilidad al medio ambiente

Parámetro	Unidad	Unidad IMU6-1y-x
Temperatura de funcionamiento	oC	-45 ~ 85
Temperatura de almacenamiento	oC	-55 ~ 105

Las demás

Parámetro	Unidad	Unidad IMU6-1y-x
Peso	G	55 ± 5
Tiempo de inicio	el	1

Dibujo de contorno
