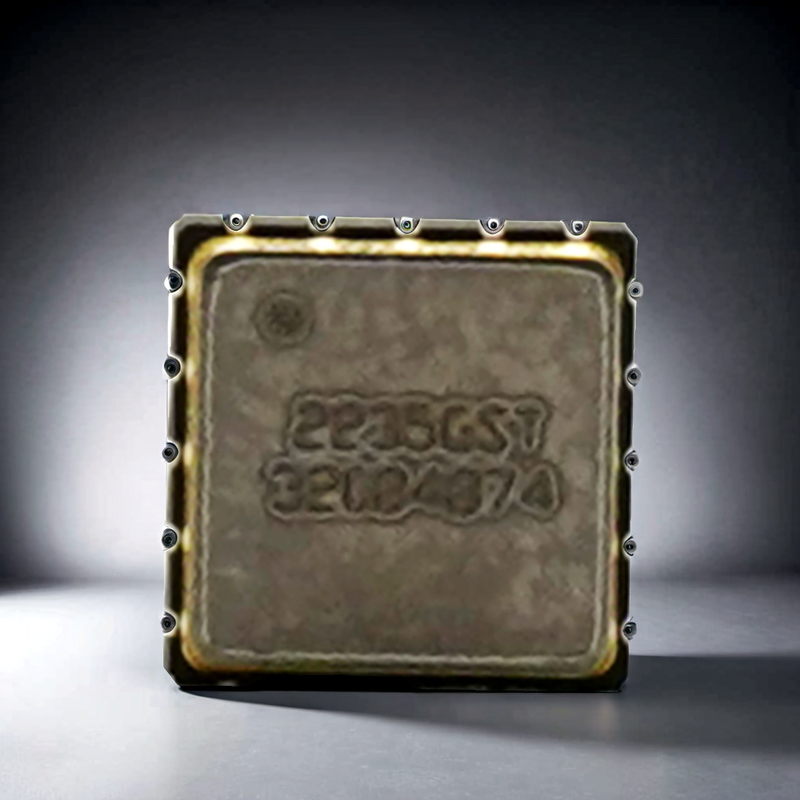

Sistema de navegación integrado Mems de bajo costo con salida RS232/RS422

Nombre De La Marca:	FIREPOWER
Número De Modelo:	INS500D
Cuota De Producción:	1
Precio:	7000$
Condiciones De Pago:	L/C,T/T,Western Union
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Precisión de rumbo:

0.1°

Precisión de actitud:

0.1°

Gama del girocompás:

±500°/s

Estabilidad de polarización cero del giroscopio:

4°/h

Rango de acc:

± 16 g

Estabilidad de parcialidad cero:

0.2 mg

Vibración:

20 ~ 2000 Hz

Peso:

≤150g

Interfaz de comunicación:

PPS, evento, RS232, RS422, CAN

Precisión de la velocidad horizontal:

0.1m/s

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

500/MONTH

Resaltar:

Sistema de navegación integrado RS422 Mems

Sistema de navegación integrado MEMS de bajo costo

Sistema de navegación integrado RS232 Mems

Descripción del Producto

Descripción del producto

El sistema de navegación integrado INS100E (en lo sucesivo, "sistema de navegación integrado") dispone de un giroscopio MEMS y un acelerómetro de alto rendimiento integrados, que pueden recibir datos internos del GNSS,Realizar la fusión de múltiples sensores y el algoritmo de solución de navegación integrada, y tienen capacidad de navegación inercial a corto plazo cuando el GNSS no es válido.

El producto tiene una alta fiabilidad y una gran adaptabilidad al medio ambiente. Al combinar diferentes programas informáticos, el producto puede ser ampliamente utilizado en los campos de transporte de movimiento no tripulado industrial,Vehículo no tripulado, nave no tripulada, comunicaciónn en mociónn, mapeo, plataforma estable y así sucesivamente.

El sistema de navegación integrado puede llevar a cabo la navegación integrada utilizando la información de navegación por satélite recibida internamente y emitir el paso, el balanceo,el título, posición, velocidad, tiempo y otra información del portador; después de perder la señal del satélite, emite la posición, velocidad y información de posición de la solución inercial,y tiene una cierta función de mantenimiento de la precisión de navegación en poco tiempo.

Parámetros técnicos

Proyecto		Las mediciones (RMS)	En el caso de la
Precisión del rumbo	GNSS válido①	0.1°
Precisión del rumbo	Enlace explotación	0.2°/min	Fallo del GNSS
Precisión de la actitud	GNSS es válido	0.1°	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Precisión de la actitud	Mantenimiento de actitud	0.2°/min	Fallo del GNSS
Precisión de posicionamiento	Variación de la velocidad de la señal	1.5mEl artículo 2, apartado 11 cm + 1 ppm	Punto único L1/L2; Diferencial
	El número de unidad de control de las emisiones de gases de efecto invernadero	2.5mEl artículo 2, apartado 12 cm + 1 ppm	Punto único L1/L2; Diferencial
	Posición mantenida, fallo del GNSS	20 metros	Desbloqueado para 60s
Precisión de la velocidad horizontal	GNSS es válido	0.1 m/s	El punto único L1/L2,RTK
El giroscopio	Rango de medición	± 500°/s
El giroscopio	Estabilidad de sesgo cero	4°/h	Variancia de Allan
Acelerómetro	Rango de medición	± 16 g	Personalizable 200G
Acelerómetro	Estabilidad de sesgo cero	0.2 mg	Variancia de Allan
El satéliteel jabalíd	Comienzo en frío	< 30 segundos	Medio ambiente abierto
	Inicio en caliente	5 segundos	Medio ambiente abierto
	Tipo de receptor	BDS B1I/B2I/B3I El sistema de control de velocidad se utilizará en el caso de las aeronaves de las categorías A, B y C. Se aplicarán las siguientes medidas: Galileo E1/E5a/E5b El número de unidad de control de las emisiones de gases de efecto invernadero
Interfaz de comunicación	Se trata de un sistema de seguridad.	Ruta 2
Interfaz de comunicación	El número de teléfono:	Ruta 1
Características eléctricas	Válvula de tensión	9 ~ 36VDC
	Consumo de energía	≤ 3 W
	La corriente	100 mV	¿Qué es eso?
Características estructurales	Tamaño	Las demás partidas de las máquinas y aparatos
Características estructurales	Peso	≤ 150 g
Medio ambiente de uso	Temperatura de funcionamiento	-40°C~+60°C
	Temperatura de almacenamiento	-45°C~+65°C
	Vibración	20 ~ 2000 Hz,6.06 g
	Impacto	30 gramos,11 ms
	Grado de protección	Protección IP65
Confiabilidad	El número de unidades	30000 horas
	Duración de vida	> 15 años
	Tiempo de trabajo continuo	> 24 horas
① Línea de base efectiva de 2 m de doble antena o alineación dinámica de una sola antena

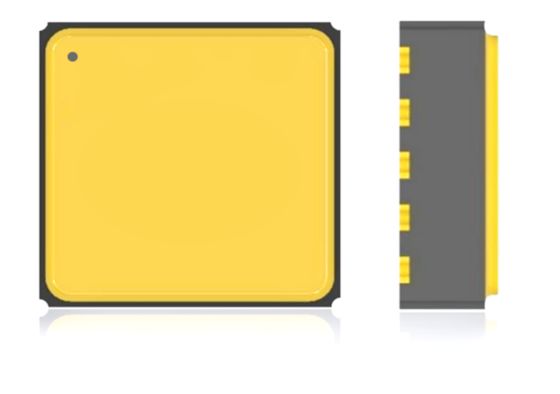

Dibujo de contorno
