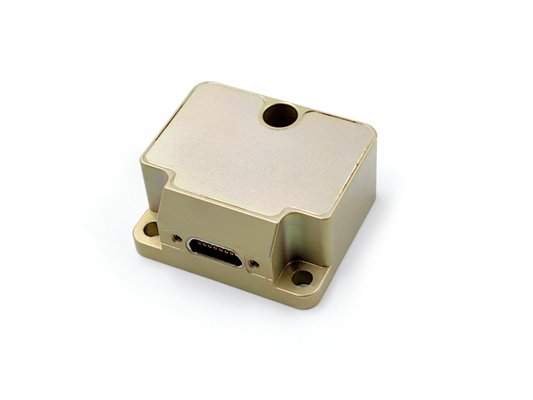

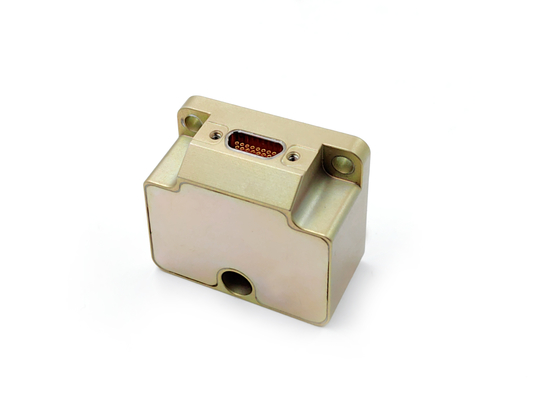

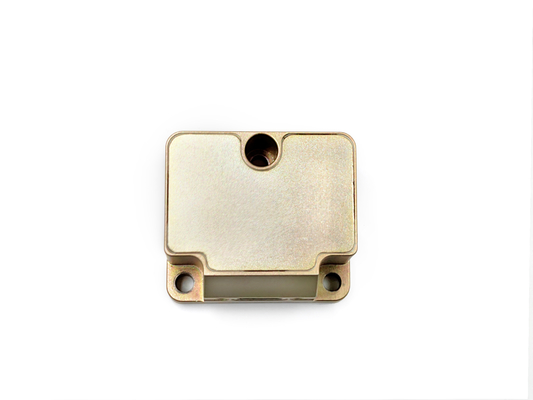

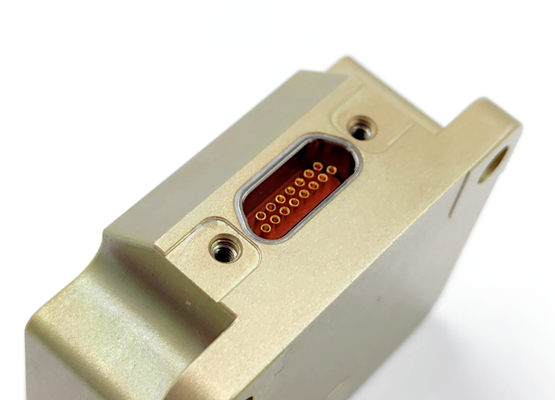

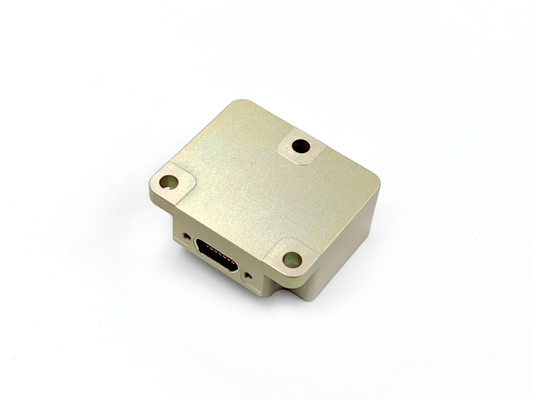

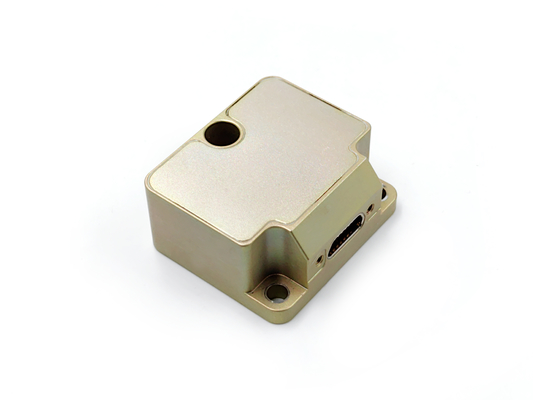

Unidad de medición inercial de alto rendimiento con acelerómetro y giroscopio de 3 ejes incorporados

Nombre De La Marca:	FIREPOWER
Número De Modelo:	Unidad de control
Cuota De Producción:	1
Precio:	2500$
Condiciones De Pago:	L/C, D/P, T/T, Western Union
Capacidad De Suministro:	1 semana para la muestra

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

Rango de medición girodinámico:

±400°/segundo

Estabilidad de sesgo cero (@ Allan variance):

≤ 0,3 °/h

Estabilidad de sesgo cero ((10s suave):

≤ 3°/h

Caminata aleatoria angular:

≤0.15 °/h

No linealidad del factor de escala:

150 ppm

Rango de acc:

±10g

Acc Estabilidad de sesgo cero (varianza de Allan @ 25 °C):

0.02 mg

Estabilidad del sesgo @10s:

0.05 mg

Interfaz de comunicación:

RS422

Válvula de tensión:

5 V

Detalles de empaquetado:

Esponja + cartón

Capacidad de la fuente:

1 semana para la muestra

Resaltar:

Unidad de Medición Inercial MEMS de Alto Rendimiento

Unidad de Medición Inercial MEMS de Giroscopio

Unidad de Medición Inercial MEMS de 3 Ejes

Descripción del Producto

Unidad de medición inercial de alto rendimiento con acelerómetro y giroscopio de 3 ejes incorporados

Descripción del producto

La unidad de medición inercial MEMS consta de un giroscopio de tres ejes, un medidor de aceleración de tres ejes, un ángulo de inclinación de tres ejes, un sensor de temperatura, una placa de procesamiento de señal,estructura y software necesario, y se utiliza para medir la velocidad angular de tres ejes, la aceleración de tres ejes y el ángulo de inclinación de tres ejes de un portador.Elel giroscopio,Acelerómetroy los datos de inclinación en popa- ¿ Qué?compensación de errores (incluida la compensación de temperatura, la compensación del ángulo de desalineación de la instalación,compensación no lineal y similares) a través de un puerto serie RS-422 de acuerdo con un protocolo de comunicación acordado.

Parámetro del producto

Especificaciones del giroscopio

Parámetro	Unidad	Unidad IMU6-1	Unidad IMU6-1A	Unidad IMU6-1B	Unidad IMU6-1C
Rango de medición (personalizable)	°/s	± 400	± 400	± 400	± 2000
Estabilidad del sesgo en el transcurso ((@ varianza de Allan)	°/h	0.3	0.1	0. 05	1
Estabilidad del sesgo @10s (10s suave, 1σ, a temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad del sesgo a plena temperatura	°/h	10	3	2	18
Caminata angular aleatoria	°/√h	0.15	0.1	0.02	0.3
Repetibilidad del sesgo (1σ)	°/h	1	0.5	0.3	2
Sensibilidad a la aceleración del sesgo	°/h/g	1	1	1	2
No linealidad del factor de escala ((1σ))	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	250	200	150	250

AcelerómetroIndicadores técnicos

Parámetro	Unidad	Unidad IMU6-1y-1	Unidad IMU6-1y-2		Unidad IMU6-1y-3		Unidad IMU6-1y-4
Rango de medición (personalizable)	G	± 10	± 30		± 50		± 80
Estabilidad del sesgo durante el funcionamiento (varianza de Allan @ 25 °C)	En mg	0.02	0.05		0.1		0.2
Estabilidad del sesgo @10s	En mg	0.05	0.2		0.5		1
Estabilidad del sesgo a plena temperatura	En mg	1	3		5		15
Caminata angular aleatoria	El valor de las emisiones de CO2	0.001	0.002		0.005		0.01
B. El trabajoLas condiciones de repetibilidad	En mg	0.1	0.5		1		2
Repetibilidad del factor de escala (1σ)	ppm	200	200			200		200
No linealidad del factor de escala ((1σ))	ppm	50		100		200		300
Desalineación	¿ Qué pasa?	± 005		± 005		± 005		± 005
Ancho de banda de 3 dB	HZ	100		100		100		100

Características eléctricas

Parámetro	Unidad	Unidad IMU6-1y-x
Válvula de tensión	V.	5
Consumo de energía	No	2
La corriente	MV	100

Adaptabilidad al medio ambiente

Parámetro	Unidad	Unidad IMU6-1y-x
Temperatura de funcionamiento	°C	-45 ~ 85
Temperatura de almacenamiento	°C	-55 ~ 105
Vibración	- ¿Qué quieres decir?	10 ~ 2000 Hz,6.06 g
Impacto	- ¿Qué quieres decir?	1000 g,0.1 ms

Dibujo de contorno

Unidad de medición inercial de alto rendimiento con acelerómetro y giroscopio de 3 ejes incorporados 2
