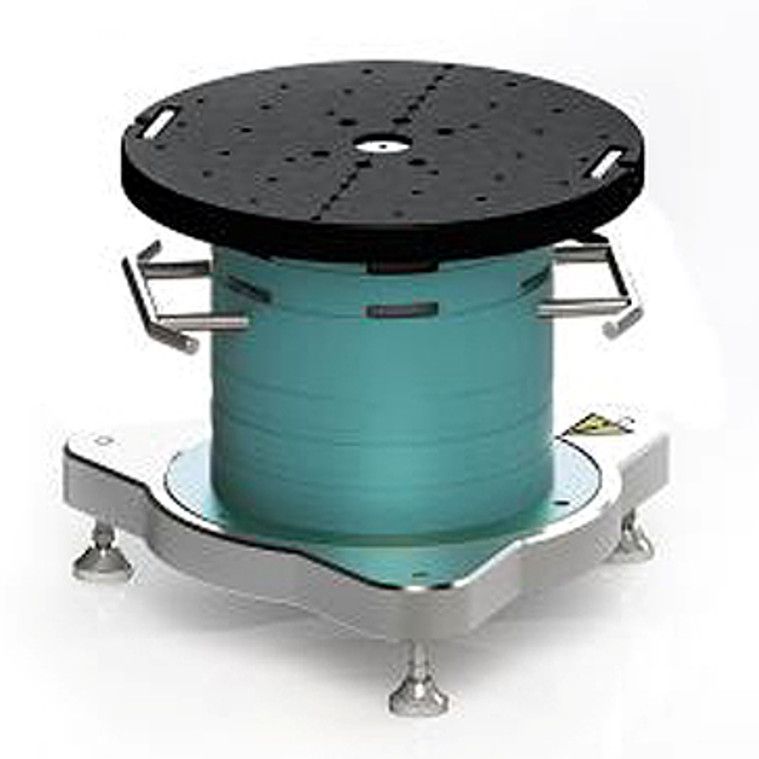

Placa giratoria de AXIS de la vertical 1 con la cámara para el acelerómetro IMU del girocompás

Nombre De La Marca:	Firepower
Número De Modelo:	1T320
Cuota De Producción:	1
Condiciones De Pago:	L/C, T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

nombre de sistema:

solo simulador del movimiento del eje

Funciones:

Posición Rate Swing

Tamaño de la tabla:

φ320mm

material de la tabla:

Acero inoxidable

Capacidad de la carga:

10~30kg

Llanura:

0.01mm~0.05m m

Resaltar:

Placa giratoria de AXIS de la vertical 1

Placa giratoria de AXIS del acelerómetro 1

Placa giratoria de IMU 1 AXIS

Descripción del Producto

Placa giratoria de Solo-AXIS con la cámara

La placa giratoria de solo-AXIS se divide en tipo vertical y horizontal según la forma de la estructura. La placa giratoria vertical de solo-AXIS puede proporcionar el dato de la posición angular de alta precisión y de la tarifa angular para el girocompás, el acelerómetro, IMU y el sensor magnético, para realizar la prueba de calibración de la precisión y otros propósitos. La sola placa giratoria del eje se debe equipar de una caja de la temperatura, que es una partición opcional. La sola placa giratoria con la caja de la temperatura se puede utilizar para la prueba y la calibración del girocompás, del acelerómetro, de IMU y de otros sensores en la gama de temperaturas completa. Sola placa giratoria de la posición de la tarifa del eje con la cámara de la temperatura

La placa giratoria posee funciones de la tarifa y de la posición de la precisión. El gabinete de control se equipa del puerto serie estándar RS232/RS4422, y el control estatal y de adquisición de datos se podría proceder automáticamente.

estructural	Vertical	Tipo horizontal	Vertical		Vertical
Funciones	PositionRateSwing		Posición		PositionRateSwing
Tamaño de la tabla	φ320mm/φ450mm/φ500mm	Adaptable	φ320mm/φ450mm/φ500mm	Adaptable	φ320mm/φ450mm/φ500mm		Adaptable
Material de la tabla	Aleación de acero/de aluminio inoxidable		Aleación de aluminio		Acero inoxidable
Capacidad de la carga	10~30kg (adaptable)
Llanura	0.01mm~0.05m m		0.01mm~0.05m m		0.01mm~0.05m m
Valor del tirón	0.02mm~0.08m m		0.02mm~0.08m m		0.02mm~0.08m m
Exactitud de la rotación	±2 ″		±2 ″		±2 ″
Rate Resolution	0.001°/s		------		0.001°/s
Rate Range	0.001°/s~1000°/s		------		0.001°/s~1000°/s
Exactitud y suavidad de la tarifa angular	1×10-5 (360°Average) 1×10-4 (10°Average) 1×10-3 (1°Average)		------		1×10-5 (360°Average) 1×10-4 (10°Average) 1×10-3 (1°Average)
Exactitud de la posición	±2 ″ del ″ ~±30		±3 ″ del ″ ~±30		±2 ″ del ″ ~±30
Repetibilidad de la posición	±1 ″ del ″ ~±15		±1 ″ del ″ ~±15		±1 ″ del ″ ~±15
Resolución de la posición	0,36 ″		1 ″		0,36 ″
Gama de la posición angular	Continuo gire /Customizable
Aceleración angular	² 300°/s	Adaptable	------		² 300°/s	Adaptable
Gama del oscilación	0°-±45°		------		0°-±45°
Ciclo del oscilación	2s-20s		------		2s-20s
Anillo colectando del usuario	60Rings	Adaptable	Adaptable		60Rings	Adaptable
Interfaz	RS232/RS422/Ethernet		RS232/RS422		RS232/RS422/Ethernet
Con la temperatura Chamer	NO		NO		SÍ
Blanco de prueba	Girocompás, acelerómetro, sensor magnético, IMU		Girocompás		Girocompás, sensor magnético, IMU
