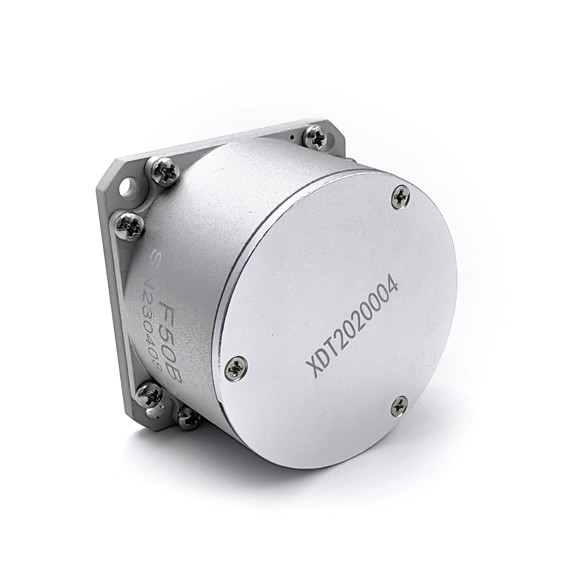

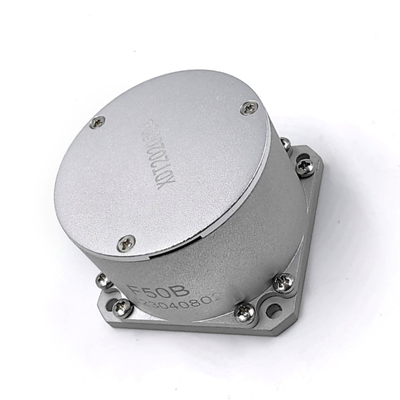

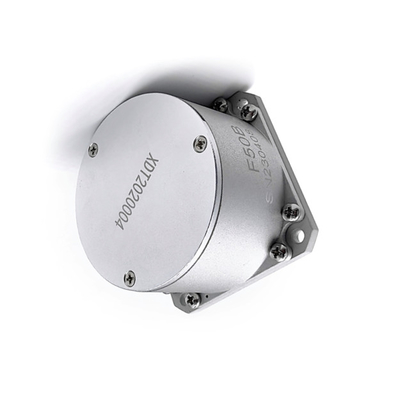

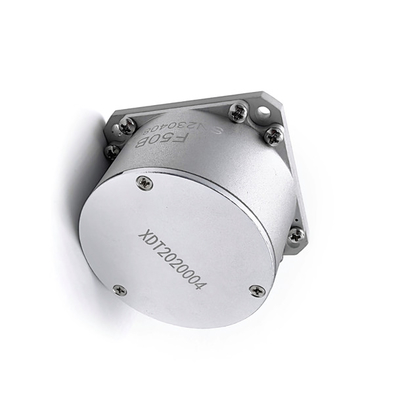

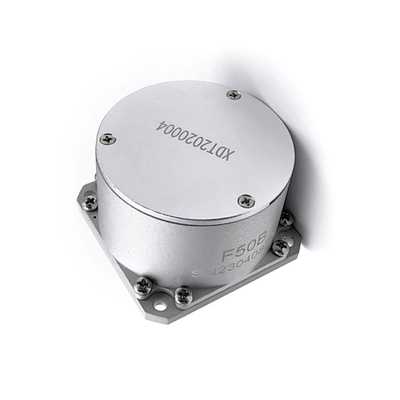

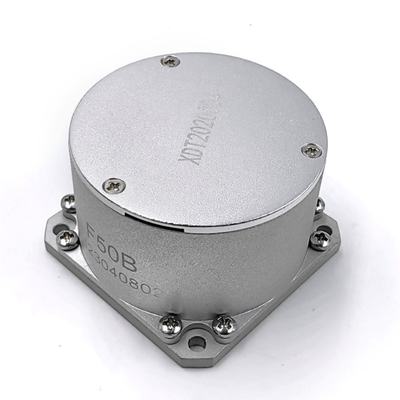

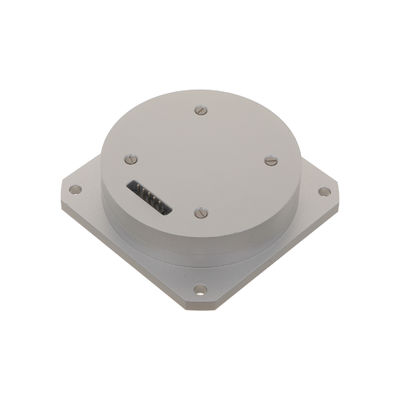

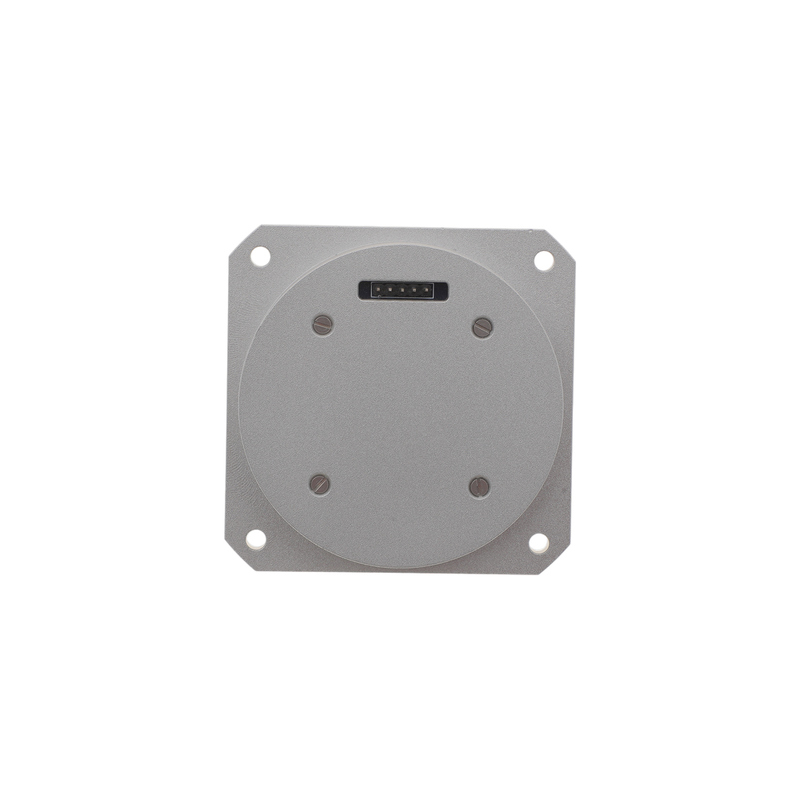

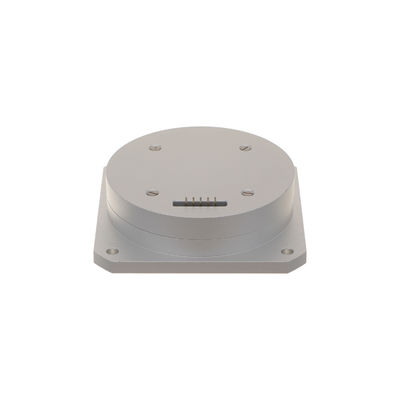

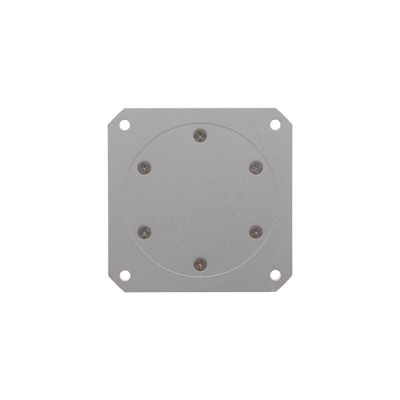

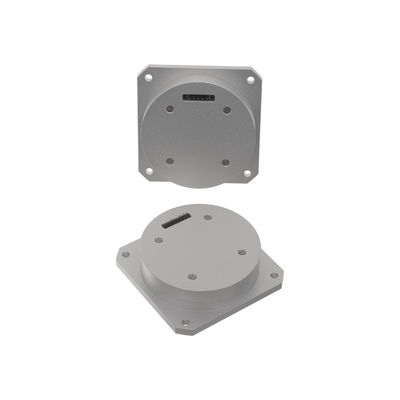

Mini Rs422 Fibra giroscópica buena no linealidad cero parcialidad estabilidad

Nombre De La Marca:	Firepower
Número De Modelo:	F50B
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	200/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Rango de medición:

-300°/s~+300°/s

Repetibilidad de polarización cero:

estabilidad de sesgo cero:

Ancho de banda:

> 200 Hz

Tiempo de inicialización:

<5s>

Modo de comunicación:

RS422

Temperatura de funcionamiento:

-45℃~+60℃

Temperatura de almacenamiento:

-55℃~+75℃

Detalles de empaquetado:

Caja de Sponge+

Capacidad de la fuente:

200/month

Resaltar:

buen giroscopio de fibra no lineal

giroscopio de fibra con estabilidad de sesgo cero

giroscopio de fibra rs422

Descripción del Producto

Mini Gyro de fibra RS422 con excelente no linealidad y estabilidad de sesgo cero

Especificaciones clave

Atributo	Valor
Rango de medición	-300 °/S ~ +300 °/S
Repetibilidad de sesgo cero	≤0.3 °/h
Estabilidad de sesgo cero	≤0.2 °/h
Ancho de banda	> 200Hz
Tiempo de inicialización	<5s
Modo de comunicación	Rs422
Temperatura de funcionamiento	-45 ℃～+60 ℃
Temperatura de almacenamiento	-55 ℃～+75 ℃

Interfaz eléctrica

Gyro Socket Modelo: J30-15zk

Línea de conexión: línea AFR de 0.12 mm, 250 mm de longitud

Número de alfiler	Definición	Descripción
1,9	T+	Salida del puerto serie rs422 +
2,10	T-	Salida del puerto serie rs422-
4,5	＋ 5VA	Suministro analógico +5V
6,7	Agnd	Tierra de potencia analógica
8,15	－5VA	Fuente de alimentación analógica -5V
12,13	VCC	Suministro digital +5/ +3.3V
11,14	Gnd	Tierra de poder digital

Requisitos de energía

+5VA: +5V ± 5%, 0.4a (pico transitorio ~ 1.5a), Ripple <50mV
-5VA: -5V ± 5%, 100 mA, Ripple <50mV
VCC: +5V ± 10% o +3.3V ± 10%

Nota: GND y Agnd no se conectarán a la carcasa Gyro.

Especificaciones de rendimiento

Factor de escala

No linealidad a temperatura ambiente: <100 ppm
Repetibilidad del factor de escala: <100 ppm (1σ)

Estabilidad de sesgo cero

F50A: <0.1 °/H (1σ) 10s Sentón 1 H Resultado de la prueba
F50B: <0.2 °/H (1σ) 10s Sentido 1H Resultado de la prueba

Repetibilidad de sesgo cero

F50A: <0.2 °/H (1σ) 6 Cálculo de datos de prueba
F50B: <0.3 °/H (1σ) 6 Cálculo de datos de prueba
Rango de operación de temperatura completa:
- F50A: <0.5 °/h (temperatura completa de diferencia extrema)
- F50B: <0.6 °/H (diferencia de límite de temperatura completa)

Métricas de rendimiento adicionales

Caminata aleatoria: <0.02 °/√H
Ancho de banda:> 200Hz
Tiempo de inicialización: <5s
Rango dinámico: ± 300 °/s

Especificaciones ambientales

Temperatura de funcionamiento: -45 ℃～+60 ℃
Temperatura de almacenamiento: -55 ℃～+75 ℃
Impacto: 100 g (11 ms), 3 veces en 3 direcciones. Cambio de desviación cero media ≤0.5 °/h
Vibración: 3 minutos por dirección. Cambio de desviación cero media ≤0.5 °/h durante la prueba

Protocolo de comunicación

Interfaz de comunicación serie estándar RS-422 con protocolo ajustable.

Tasa de baudios: 614.4kbps
Formato de datos: 11 bits por cuadro (1 inicio, 8 datos, 1 incluso paridad, 1 parada)
Período de actualización de datos: 0.5ms
Datos de giroscopio enteros firmados de 32 bits transmitidos en paquetes de 7 bytes
