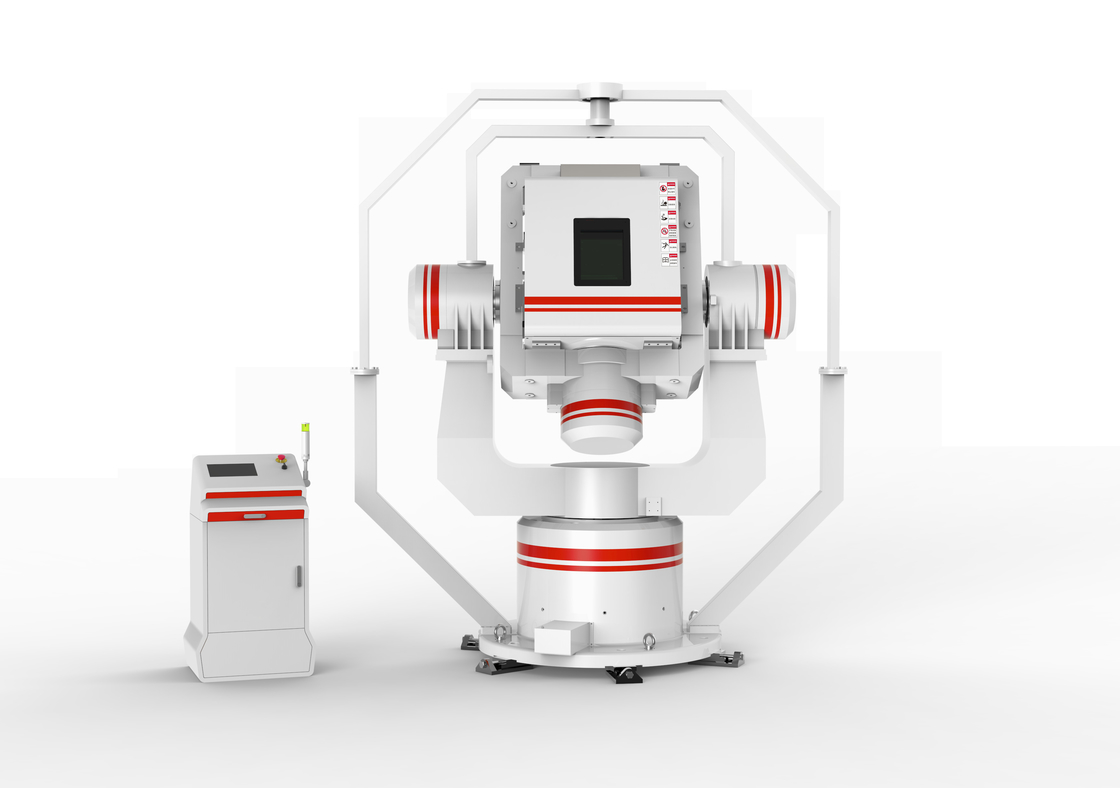

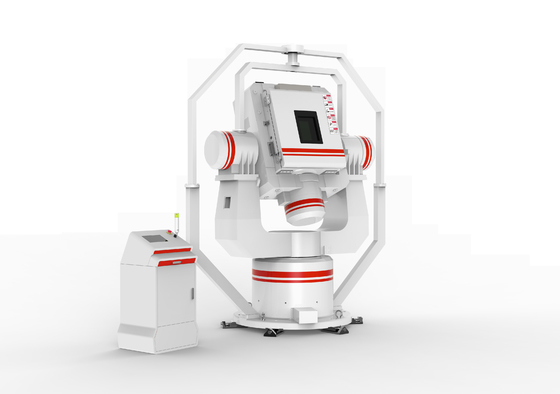

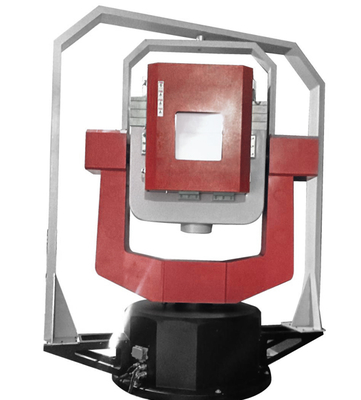

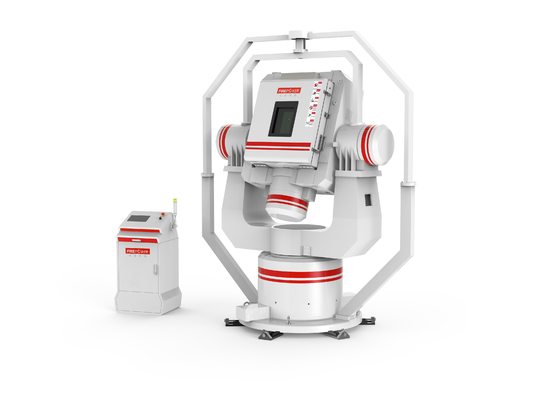

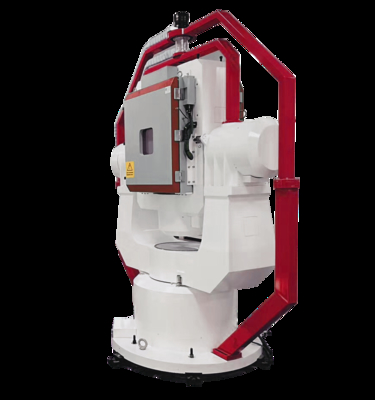

Estructura mecánica de la placa giratoria UUT de AXIS de la posición 3 con la caja de la temperatura

Nombre De La Marca:	Firepower
Model Number:	3A50
MOQ:	1
Precio:	Negociable
Condiciones De Pago:	L/C, T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

CHINA

Nombre del producto:

plato giratorio triaxial

peso máximo de la carga:

50 kg de peso

tamaño máximo de la carga:

Cubiertas con una longitud de diámetro igual o superior a 50 mm

Estructura:

UUT

Diámetro de la sobremesa:

Cubierto

Intersección de tres ejes:

0.25 mm en radio de bola

Precisión de posicionamiento:

±3″

Resaltar:

Placa giratoria de AXIS de la posición 3

Placa giratoria UUT de 3 AXIS

Placa giratoria de AXIS de la caja 3 de la temperatura

Descripción de producto

Precio del plato giratorio de tres ejes precio de la mesa de prueba de movimiento de tres ejes posición del plato giratorio velocidad de oscilación

El plato giratorio de tres ejes según el propósito de la clasificación incluye el plato giratorio convencional de tres ejes y el plato giratorio de tres ejes con caja de temperatura.La tabla de husillo convencional de tres ejes es principalmente de construcción de dos ejesLa estructura principal de la plataforma giratoria de tres ejes con caja de temperatura pertenece al tipo UUT, que puede realizar la posición,velocidad y función de oscilación en un determinado rango de temperatura.

El plato giratorio de prueba de navegación inercial está compuesto principalmente por cuerpo mecánico, sistema de control, sistema de accionamiento eléctrico, etc. El estado de trabajo incluye posición, velocidad, oscilación, vibración, servo de seguimiento, etc.Según diferentes requisitos de ensayo, hay un solo eje, un doble eje, un triple eje e incluso varios ejes; las formas de control pueden ser automáticas, manuales y de simulación, etc. El control cercano y el control remoto están disponibles.Las funciones de protección incluyen la protección contra el exceso de tasa, protección contra la sobrecorriente, protección contra la sobre tensión, protección contra el sobrecalentamiento, protección contra el apagado de emergencia por movimiento excesivo, etc.El ensayo en diferentes condiciones ambientales podría realizarse con una cámara de temperatura adicional y una caja de vacío..

Principales parámetros técnicos	Carga máxima y peso máximo: 50 kg
	Tamaño máximo de la carga: 450 × 400 × 350 mm
	Estructura mecánica:UUT
	Diámetro de la parte superior de la mesa: 550 mm
	Intersección de tres ejes:0.25 mm en radio de bola (seguridad del proceso)
	Precisión de la rotación de inclinación	La inclinación ±3′′; el rodillo ±3′′; el rumbo ±3′′
	Verticalidad de tres ejes: eje de inclinación y rodadura ±3′′
	Precisión de posicionamiento angular en tres ejes: ± 3′′
	Repetibilidad del posicionamiento angular en tres ejes:2′′
	Rango de rotación en tres ejes:continua
	Rango de velocidad angular	El valor de las emisiones de gases de efecto invernadero se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
		El valor de la inclinación es el valor de la inclinación.
		Posición ±0,01 o/s ≈400 o/s
	Aceleración angular máxima (con carga)	Rollo de 1000°/s2
		Inclinación 600°/s2
		Posición 400°/s2
	velocidad suavidad	más de 360°, velocidad máxima 0,001°/s
	Precisión de la velocidad	(360° promedio) ±5×10-5 (50PPM) ((10° promedio) ±1×10-4 ((100PPM) ((1° promedio) ±1×10-3 ((1000PPM)
	Resolución de la velocidad	0.0001 o/s
	Ancho de banda del sistema: (-3 dB)	Rollo 15Hz
		El tono es de 10 Hz.
		Posición 8Hz
	Con función de simulación de dígitos, interfaz de comunicación RS232, GPS
	Circuito de deslizamiento de la conducción eléctrica (circuitos del usuario 90).
	Cámara de temperatura	Refrigeración mecánica
		Las condiciones de ensayo deben ser las siguientes:
		El gradiente positivo es de 1,0 °C/min; el gradiente negativo es de 1,0 °C/min.
		Precisión ± 1 °C;Estabilidad ± 0,1 °C
	El poder	a) Cuatro alambres de tres fases, 380 V ± 10%, 50 Hz ± 3%
		b) Fase única, 220 V ± 10%, 50 Hz ± 3%
	Condición de trabajo	a) Temperatura de trabajo:20±10oC;
		b) Humedad relativa: ≤ 50% (< 30oC);
		c) Resistencia de puesta a tierra del alambre de tierra < 2Ω;
		d) Con un sótano aislante de vibraciones;
