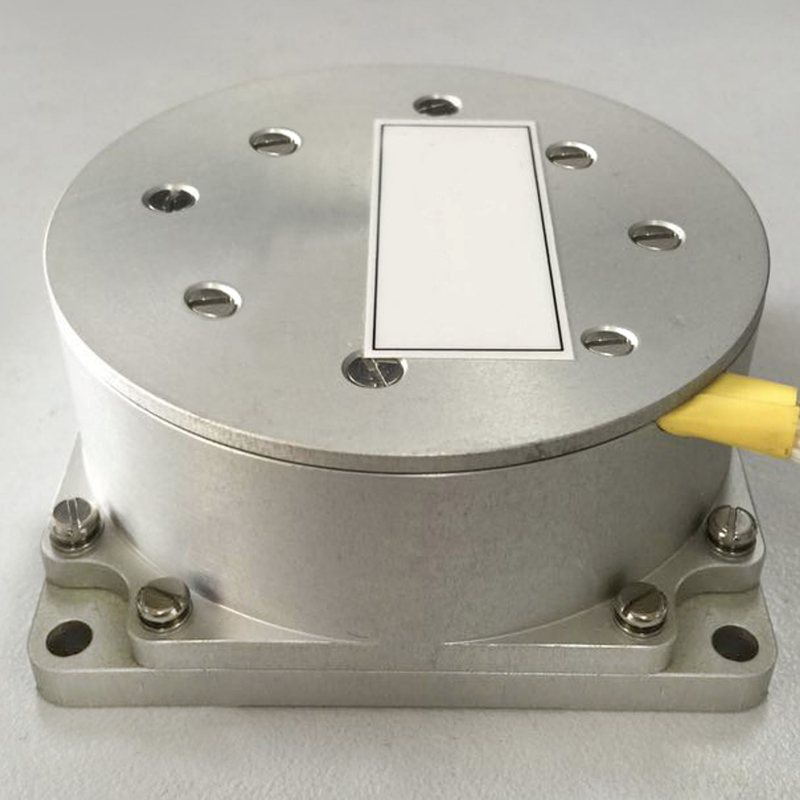

Sensor de la NIEBLA de la fuente de la fábrica del girocompás F70 para el sistema de inercia
Proyecto | unidad | F70-98 |
Gama de medición | º/s | -400~+400 |
Estabilidad diagonal en la temperatura ambiente (º/h, 100s, 1σ) | º/h | ≤ 0,012 |
Repetibilidad diagonal en la temperatura fija (º/h, 100s, 1σ) | º/h | ≤ 0,012 |
Repetibilidad diagonal en la temperatura completa (º/h, 100s, 1σ) |
º/h
|
≤ 0,03
|
Coeficiente del paseo al azar | º/√h | ≤ 0,0025 |
Escale factorNonlinear | PPM | ≤ 10 |
FactorRepeatability de la escala | PPM | ≤ 10 |
Escale factorAsymmetry | PPM | ≤ 10 |
Hora de salida | minuto | ≤5 |
ancho de banda | Herzios | >200 |
fuente de alimentación | V | -5, +5 |
poder | W | ≤6 |
Temperatura de funcionamiento | ℃ | -40~+65 |
temperatura de almacenamiento | ℃ | -45~+85 |
vibración | Herzios, g2/Hz | 20~2000,0.06 |
Choque | g, ms | 30,11 |
Frecuencia de actualización de los datos | Herzios | 200~2000 |
Velocidad | BPS | 115200~921600 |
outputmethod | / | Difusión ()/accionado del defecto (aduana) |
Nivel de interfaz | / | RS-422 |
Conector | / | J30J-15TJL |
tamaño de la forma | milímetro | Φ70×32 |
El F70 es el girocompás digital interferométrico de la fibra óptica de solo-AXIS del cierre-lazo. Es la substitución perfecta por girocompás mecánico tradicional, ofrecer del alto ancho de banda, tiempo corto de la activación, resistencia de choque, resistencia de la vibración y coste asequible. La NIEBLA F70 adopta el procesador de señal numérica integrado. El filtro adaptante integrado reduce el paseo al azar diagonal por 50%-70%, la tecnología de la estabilidad y del ángulo que no sólo reduce el impacto de la temperatura pero también mejora perceptiblemente la estabilidad diagonal, el paseo al azar del ángulo, las linearidades del factor de posicionamiento y la robustez. La estabilidad diagonal excepcional, el paseo al azar del ángulo y la resistencia a chocar para hacerla ideal para los diversos usos militares e industriales. F70is un sensor de velocidad angular integrado con la luz, el mecanismo y el eletricity. se basa en el fect ef de Sagnac y la tecnología cercana de la prueba de control del lazo. prueba, los procesos y las reacciones por la diferencia de fase p roduced por la luz de la transmisión de dos oppsite, realizando el proceso cercano entero del lazo. el artículo es compuesto principalmente por las unidades ópticas de la trayectoria, las unidades del circuito y la unidad estructural. no tiene un structur más simple e, ningunas piezas móviles, ninguna pieza que lleva, un comienzo más rápido, un volumen más pequeño y ligher comparando con el girocompás echanical del electrom. Podría ser ampliamente utilizado en la dirección y el control del misil, colocando y apuntando el sistema del tanque y de vehículo de lucha, el syste de seguimiento fotoeléctrico de la nave
