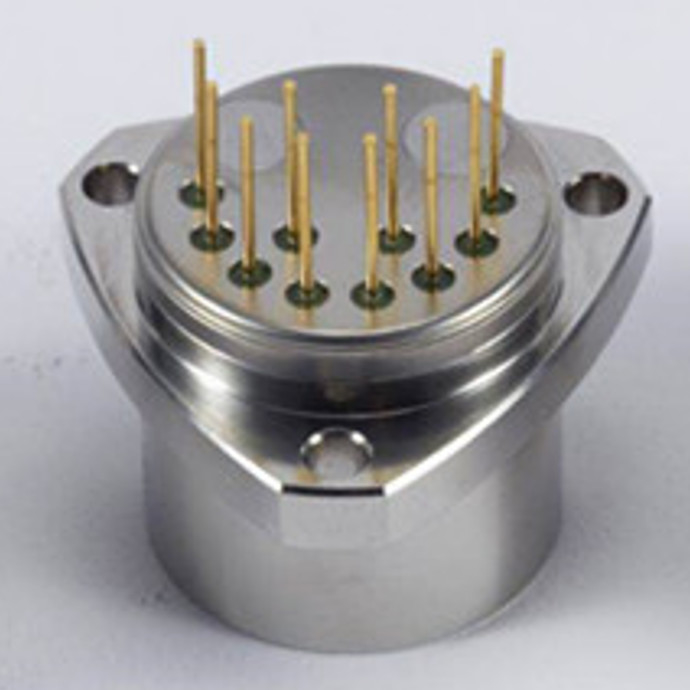

metro diagonal bajo de la aceleración del buen de la repetibilidad del acelerómetro de la flexión sensor de la vibración
Usos
Perforación
Medida de la inclinación
Aeronáutica
Astronáutica
Instrumentos
Equipo de inercia
Características
Alta resolución
Alta estabilidad
Alta exactitud
Energía baja
Capacidad de sobrecarga excelente
Pequeño volumen
Bajo costo
Introducción de productos
El acelerómetro flexible del cuarzo es un producto militar de alta precisión del acelerómetro del grado de la navegación de inercia con estabilidad a largo plazo excelente, repetibilidad, funcionamiento de lanzamiento, la adaptabilidad ambiental y la alta confiabilidad. Puede ser utilizado para la prueba estática y la prueba dinámica. la prueba, es también un sensor estándar de la vibración.
La corriente de salida del producto tiene una relación linear con la fuerza o la aceleración recibió, y el usuario puede seleccionar un resistor de muestreo apropiado con el cálculo para alcanzar salida de alta precisión. Un sensor de temperatura puede ser incorporado según las necesidades de usuario, que se pueden utilizar para compensar el valor compensado y el factor de posicionamiento para reducir la influencia de la temperatura ambiente.
Características de funcionamiento
No. | Parámetros | QTA1-A | QTA1-B | QTA1-C |
1 | Gama | ±50g | ±50g | ±50g |
2 | Umbral | 5μg | 5μg | 5μg |
3 | K diagonal0/K1 | ≤±3mg1 | ≤±3mg | magnesio ≤±5 |
4 | Factor de posicionamiento K1 | 1.05~1.30 mA/g | 1.05~1.30 mA/g | 1.05~1.30 mA/g |
5 | Segundo coeficiente K2 de la ausencia de linealidadde la orden | ≤±10μg /g2 | ≤±15μg /g2 | ≤±20μg /g2 |
6 | 0g 4 horas de estabilidad a corto plazo | μg ≤10 | μg ≤15 | μg ≤20 |
7 | 1g 4 horas de estabilidad a corto plazo | ≤10 PPM | ≤15 PPM | ≤20 PPM |
8 | ΣK completo diagonal0 (1σ, 1 mes) de la repetibilidad | μg ≤10 | μg ≤20 | μg ≤30 |
9 | ΣK completo1/K1 (1σ, 1 mes) de la repetibilidad del factor de posicionamiento | ≤15ppm | ≤30 PPM | ≤50 PPM |
10 | Repetibilidad completa K2/K1 (1σ, 1 mes) del coeficiente de la ausencia de linealidad | ≤±10 μg /g2 | ≤±20 μg /g2 | ≤±30 μg /g2 |
11 | Coeficiente termal diagonal (temporero lleno. medio) | ≤±10 μg/℃ | ≤±30 μg/℃ | ≤±50 μg/℃ |
12 | Coeficiente termal del factor de posicionamiento (temporero lleno. medio) | ≤±10 PPM/℃ | ≤±30 PPM/℃ | ≤±50 PPM/℃ |
13 | Ruido (que muestrea la resistencia 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
14 | Frecuencia natural | 400~800 herzios | 400~800 herzios | 400~800 herzios |
15 | Ancho de banda | 800~2500 herzios | 800~2500 herzios | 800~2500 herzios |
16 | Vibración al azar | 6g (20-2000Hz) | 6g (20-2000Hz) | 6g (20-2000Hz) |
17 | Impacto | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin |
18 | Temporeros de trabajo. | -55~+85℃ | -55~+85℃ | -55~+85℃ |
19 | Temporeros de la tienda. | -60~+120℃ | -60~+120℃ | -60~+120℃ |
20 | Fuente de alimentación | ±12~±15V | ±12~±15V | ±12~±15V |
21 | Consuma actual | ≤±20mA | ≤±20mA | ≤±20mA |
22 | Sensor termal | Adaptable | Adaptable | Adaptable |
23 | Tamaño | Ф25.4X30mm | Ф25.4X30mm | Ф25.4X30mm |
24 | Peso | ≤80g | ≤80g | ≤80g |
Dimensión
