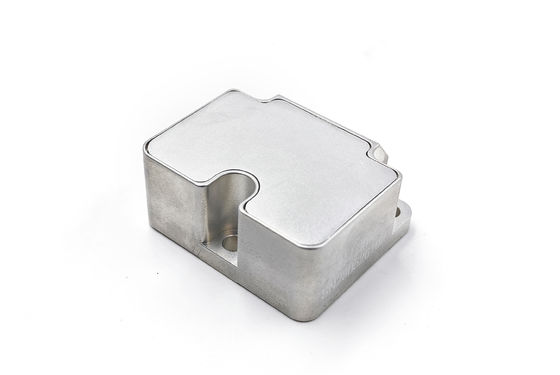

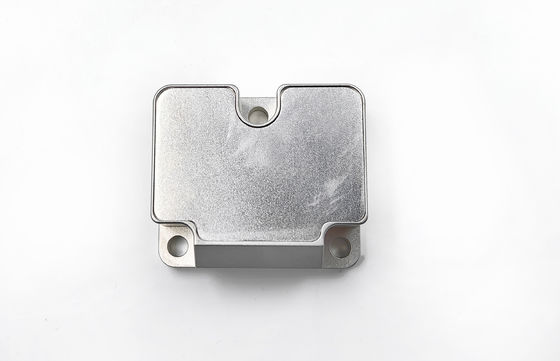

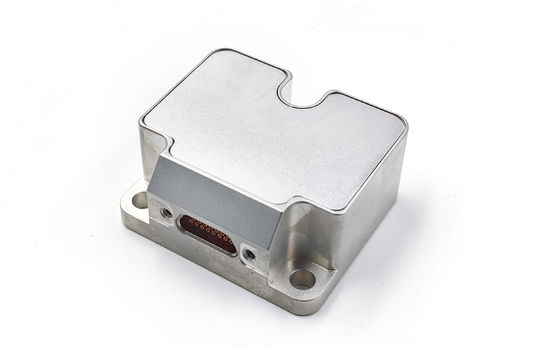

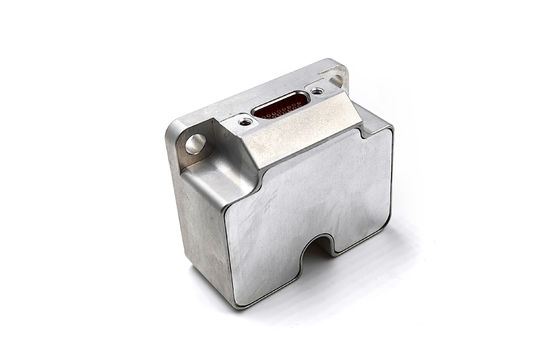

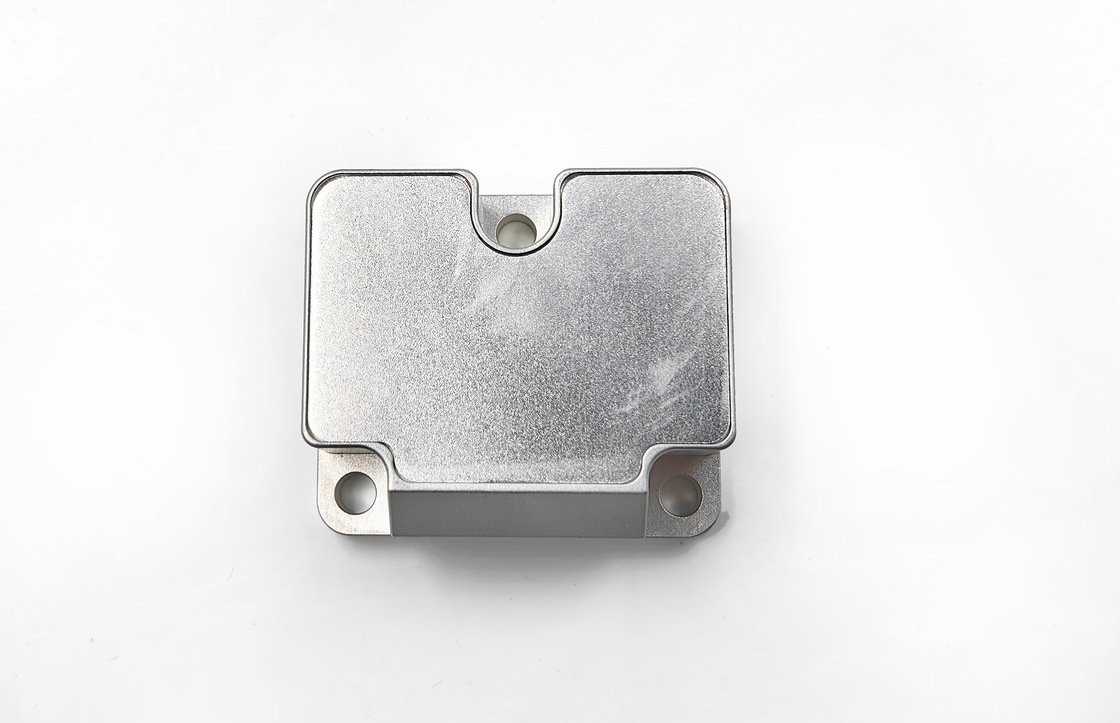

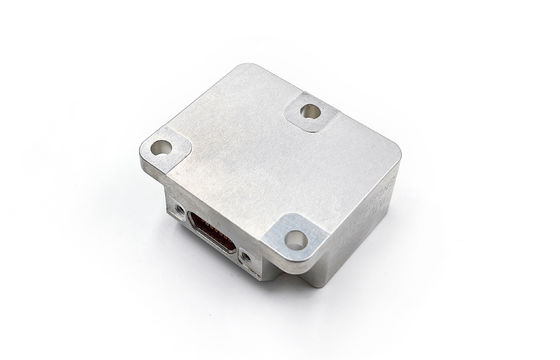

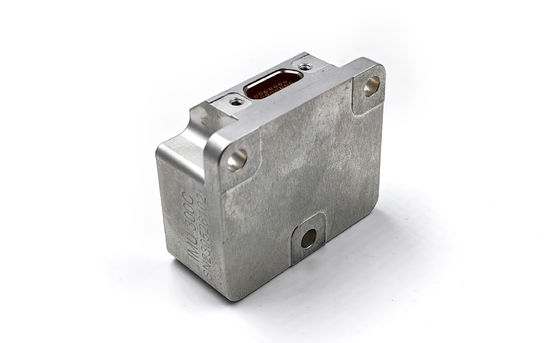

Unidad de medición de inercia de 6 ejes de grado táctico con compensación de temperatura para INS

Unidad de medición de inercia de 6 ejes de grado táctico con compensación de temperatura para INS

Nombre De La Marca:	Firepower
Número De Modelo:	Unidad IMU6-1
Cuota De Producción:	1
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	1000pcs

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Rango de medición:

±400º/s

Estabilidad de polarización en funcionamiento del giroscopio:

0.3 °/h

Estabilidad de sesgo @10s (10s suave, 1σ, temperatura ambiente):

3°/h

Rango de acelerómetro:

10g

Estabilidad del sesgo acc:

0.02 mg

Interfaz de comunicación:

Rs422

Peso:

55G

ancho de banda del DB 3:

250hz

Detalles de empaquetado:

cartón de madera

Capacidad de la fuente:

1000pcs

Resaltar:

Inclinando el tipo - 2 AXIS Rate Table

Prueba 2 AXIS Rate Table de la cámara

Descripción del Producto

Unidad de Medición Inercial de 6 Ejes de Grado Táctico con Compensación de Temperatura para INS

La Unidad de Medición Inercial MEMS es un paquete de sensores de grado de navegación totalmente integrado. Mide la tasa angular, la aceleración y la inclinación en 3 ejes, aplica compensación de errores avanzada y emite datos a través de RS-422 utilizando protocolos estándar. Su diseño compacto y robusto lo hace adecuado para el control de actitud, la navegación inercial y la monitorización de movimiento en UAV, vehículos industriales y plataformas aeroespaciales, ofreciendo un reemplazo rentable del STIM300 con alta fiabilidad y precisión.

Principales Parámetros Técnicos

Especificaciones del Giroscopio

Parámetro	Unidad	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Rango de medición (personalizable)	°/s	±400	±400	±400	±2000
Estabilidad de polarización en funcionamiento (@ varianza de Allan)	°/h	0.3	0.1	0.05	1
Estabilidad de polarización a 10 s (suavizado a 10 s, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad de polarización a temperatura completa	°/h	10	3	2	18
Paseo aleatorio angular	°/√h	0.15	0.1	0.02	0.3
Repetibilidad de polarización (1σ)	°/h	1	0.5	0.3	2
Sensibilidad de aceleración de polarización	°/h/g	1	1	1	2
No linealidad del factor de escala (1σ)	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	°	±0.05	±0.05	±0.05	±0.05
Ancho de banda de 3 dB	Hz	250	200	150	250

Indicadores técnicos del acelerómetro

Parámetro	Unidad	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Rango de medición (personalizable)	g	±10	±30	±50	±80
Estabilidad de polarización en funcionamiento (Varianza de Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Estabilidad de polarización a 10 s	mg	0.05	0.2	0.5	1
Estabilidad de polarización a temperatura completa	mg	1	3	5	15
Paseo aleatorio angular	m/s/√h	0.001	0.002	0.005	0.01
Repetibilidad de polarización (1σ)	mg	0.1	0.5	1	2
Repetibilidad del factor de escala (1σ)	ppm	200	200	200	200
No linealidad del factor de escala (1σ)	ppm	50	100	200	300
Desalineación	°	±0.05	±0.05	±0.05	±0.05
Ancho de banda de 3 dB	Hz	100	100	100	100

Especificación del ángulo de inclinación (no configurado por defecto, opcional)

Parámetro	Unidad	IMU6-1y-x
Rango de medición (personalizable)	g	±1.7
Estabilidad de polarización (suavizado de 1 s)	mg	0.5
Paseo aleatorio	m/s/√h	0.08
No linealidad del factor de escala	ppm	100

Características eléctricas

Parámetro	Unidad	IMU6-1y-x
Voltaje	V	5
Consumo de energía	W	2
Ondulación	mV	100

Adaptabilidad ambiental

Parámetro	Unidad	IMU6-1y-x
Temperatura de funcionamiento	℃	-45~85
Temperatura de almacenamiento	℃	-55~105
Vibración	--	10~2000Hz,6.06g
Impacto	--	1000g,0.1ms

Otras especificaciones

Parámetro	Unidad	IMU6-1y-x
Peso	g	55±5
