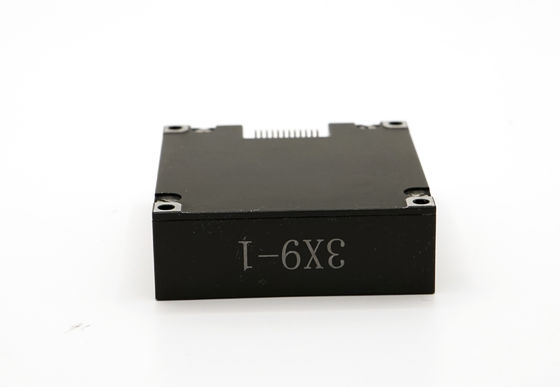

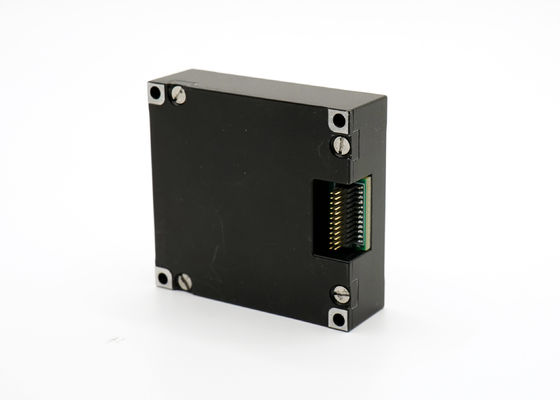

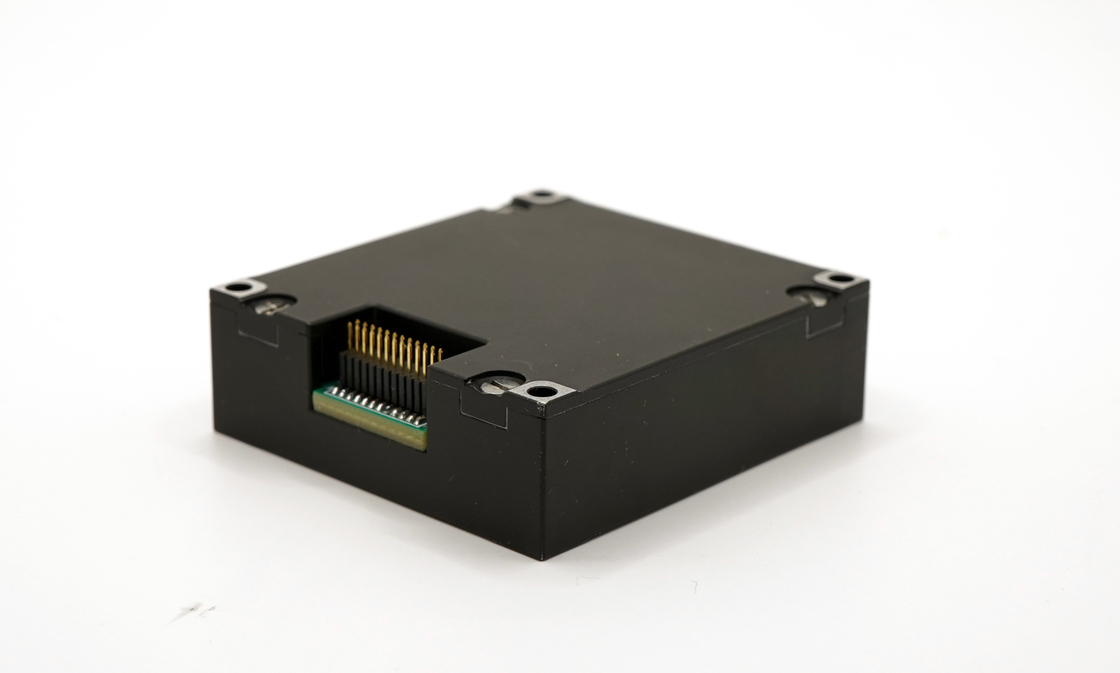

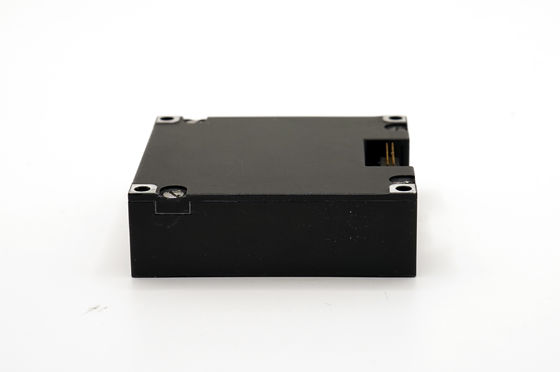

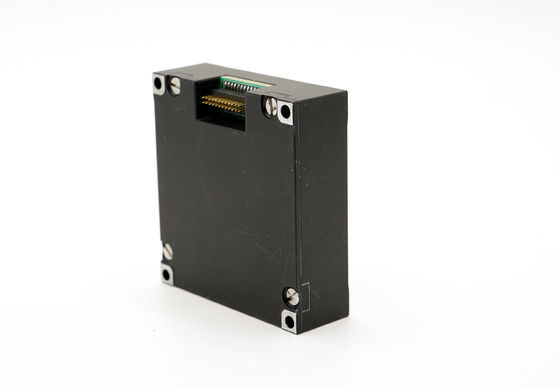

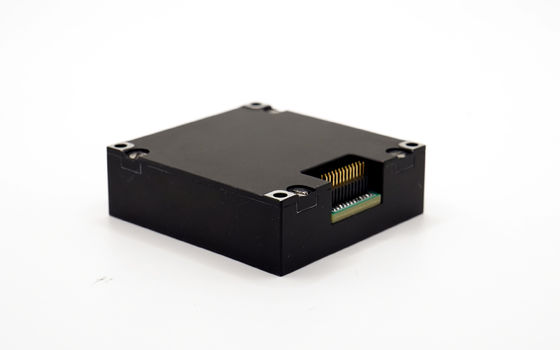

Unidad de Medición Inercial de 10 Ejes para Control de Actitud y Altitud de UAV Adis16488

Unidad de Medición Inercial de 10 Ejes para Control de Actitud y Altitud de UAV Adis16488

Nombre De La Marca:	Firepower
Número De Modelo:	16488C
Cuota De Producción:	1
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	1000pcs

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Rango de acc:

± 20g

Gama del girocompás:

±450º/s

Inestabilidad de sesgo cero:

Sensible a la aceleración de polarización cero.:

20º/h/g

Ancho de banda:

330 Hz

Voltaje:

3,3 ± 0,15 V

Peso:

Sensibilidad del magnetómetro:

0,1 mgaus/LSB

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

1000pcs

Resaltar:

Placa giratoria de AXIS de la vibración 2

El marco de la placa giratoria de 2 AXIS basó

Descripción del Producto

Unidad de Medición Inercial de 10 Ejes para Control de Altitud y Actitud de UAV Adis16488

Descripción del Producto

La Unidad de Medición Inercial (IMU) de Multi-Grados de Libertad 16488C es una sistema inercial de alto rendimiento totalmente integrado equivalente a la ADIS16488. Combina un giroscopio de tres ejes, acelerómetro de tres ejes, magnetómetro de tres ejes, y un sensor de presión barométrica en un módulo compacto.

Esta IMU proporciona mediciones precisas de velocidad angular, aceleración lineal, campo magnético y presión del aire para plataformas dinámicas como vehículos autónomos, UAV, robótica y sistemas de navegación.

Con compensación de errores incorporada (incluyendo deriva de temperatura, desalineación y corrección no lineal), la 16488C asegura una estabilidad y precisión excepcionales en entornos hostiles. Los datos se emiten a través de la interfaz SPI o UART bajo protocolos de comunicación estándar, lo que permite una fácil integración del sistema y la detección de movimiento en tiempo real.

Características Clave

Sistema de medición inercial de 10 ejes (giroscopio, acelerómetro, magnetómetro, barómetro)
Alto rendimiento equivalente a ADIS16488
Compensación de errores incorporada para la deriva de temperatura y desalineación
Opciones de interfaz SPI y UART
Diseño compacto e integrado
Adecuado para UAV, vehículos autónomos y robótica

Parámetros Técnicos

Parámetro	Condiciones de prueba	Valor mínimo	Valor típico	Valor máximo	Unidad
Giroscopio
Rango de medición dinámico	Configurable			±450	º/s
Inestabilidad de polarización cero	Varianza de Allan, mejor que		5		º/h
Estabilidad de polarización cero	10s suave, RMS, mejor que		10		º/h
Polarización cero en rango de temperatura completo	-40 ℃ ~ 85 ℃, 10 s suave, rms		60		º/h
Paseo aleatorio	1σ		0.26		º/√h
Repetibilidad de polarización cero	1σ		20		º/h
Sensibilidad a la aceleración de polarización cero			20		º/h/g
Repetibilidad del factor de escala	1σ		200		Ppm
No linealidad del factor de escala	FS=450 º/s		200		Ppm
Ancho de banda (-3dB)			330		Hz
Acoplamiento cruzado			0.2		%
Acelerómetro
Rango de medición dinámico	Configurable			±20	g
Estabilidad de polarización cero	Varianza de Allan		0.07		mg
Polarización cero en rango de temperatura completo	-40 ℃ ~ 85 ℃, 10 s suave, rms		3		mg
Paseo aleatorio	1б		0.029		m/s/√h
Repetibilidad de polarización cero	1б		0.5		mg
Estabilidad de polarización cero	10s suave, RMS, mejor que		0.25		mg
Repetibilidad del factor de escala	1σ		500		ppm
No linealidad del factor de escala	FS=10g		500		ppm
Ancho de banda (-3dB)			250		Hz
Acoplamiento cruzado			0.2		%
Magnetómetro
Rango de medición dinámico			±2.5		gauss
Sensibilidad			0.1		mgauss/LSB
Barómetro
Rango de presión		300		1100	mbar
Sensibilidad			6.1 × 10-7		mbar/LSB
Característica Eléctrica
Voltaje	Corriente continua		3.3±0.15		V
Consumo de energía			0.5		W
Rizado	P-P		100		mV
Peso			48±2		g
Entorno de uso
Temperatura de funcionamiento	Escalable	-45		85	℃
Temperatura de almacenamiento		-55		85	℃

Dibujo de contorno
