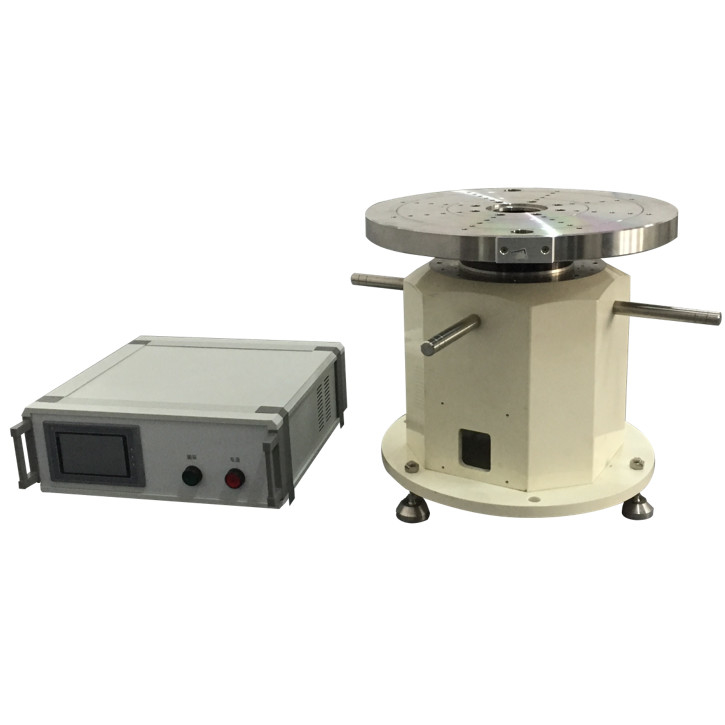

placa giratoria de AXIS del cuadro 1 de 320m m para la posición Rate And Swing Tests

ensayos de velocidad y oscilación del giroscopio multifunción de un solo eje y detección del giroscopio de velocidad

La plataforma giratoria multifunción TD-320/450 de un solo eje se utiliza para varias pruebas de posición, velocidad y oscilación y detección del giroscopio de velocidad y su unidad de medición inercial.El plato giratorio también se puede utilizar para la prueba de rendimiento de los dispositivos de navegación inercial y los sistemas de navegación inercial en condiciones de alta y baja temperatura después de la caja de control de temperatura, sistema de control de temperatura y eje auxiliar se adquieren.

Las funciones principales son las siguientes:

1. Funciones de control de posición, control de velocidad y control de oscilación;
2. Tiene las funciones de control de estado automático por ordenador, adquisición, procesamiento y visualización de datos.

3, con funciones de ajuste de límites de velocidad y protección contra excesos de velocidad;

4El ensayo de temperatura completa puede realizarse después de equipar la caja de control de temperatura, el sistema de control de temperatura y el eje auxiliar.

Principales indicadores técnicos

1. Cubierta de mesa de cuerpo mecánico de mesa

1 Material de la parte superior de la mesa: acero inoxidable

2 Peso máximo de carga de la mesa: 30 kg

3 Tamaño de la mesa: 320 mm

4 Planitud de la mesa: 0,02 mm

5 Desembocadura de la cara del extremo de la mesa: 0,05 mm

6 Agujero de tornillo de montaje en la mesa: 25 mm (forma radial, 5 agujeros × 8 líneas distribuidas uniformemente)

7Flujo magnético: menos de 1 mT

2. Precisión de rotación del eje: ± 3 ′′

3. Rango de posición angular: 0,0000 ° ~ ± 359.9999 °

4. Precisión de la posición angular: ± 3 ′′

5Resolución angular 0.0001 °

6Rango de velocidad angular 0,001 °/s ~ 1000 °/s

7Precisión de la velocidad angular y estabilidad de la velocidad

1 ω < 1 °/s 5 × 10^{- ¿ Qué?}(1 ° promedio)

2 1 °/s < ω < 10 °/s 5 × 10^{-4 años}(10 ° en promedio)

3 10 °/s < ω 5 × 10^{- 5 años}(360 ° en promedio)

8Rango de aceleración angular: 1 °/s²~ 100 °/s²(por defecto inicial: 10 °/s)

9Aceleración angular máxima de 300 °/s²

10. Rango de oscilación: 0 ° ~ ± 45 °

11Ciclo de movimiento: 2S ~ 20s

12Ancho de banda del sistema de control: 10 Hz (-3 dB)

13. Confiabilidad

1 Tiempo de trabajo continuo: 48h

2 Tiempo medio entre fallos 2000h

14El anillo de deslizamiento adopta 30 bucles, incluidos los bucles 2A/20 (hielo blindado de pares retorcidos) y los bucles 3A/10 (hielo no blindado).

15Sistema de caja de control de temperatura (opcional)

1 El tamaño de la cavidad de trabajo no será inferior a W500 mm × H500 mm × D500 mm

2 Rango de control de la temperatura: -45 °C ~ 85 °C

3 Precisión del control de la temperatura: ± 1 °C

4 Velocidad de calentamiento y refrigeración: ± 2 °C/min (promedio de todo el proceso)

16. El ordenador del plato giratorio tiene la capacidad de almacenar los datos relacionados con el funcionamiento del plato giratorio, tales como el tiempo, la posición del plato giratorio y la velocidad angular,y tiene la capacidad de emitir datos en tiempo real a través del puerto serie. La frecuencia de salida es ≥ 5Hz. Capaz de controlar el funcionamiento del tocadiscos y la temperatura a través de un ordenador externo (a través de un puerto serie). Protocolo de comunicación: RS232 9.6Kbs.El panel trasero de la caja de control eléctrico está provisto de una interfaz serie RS232 estándar.
