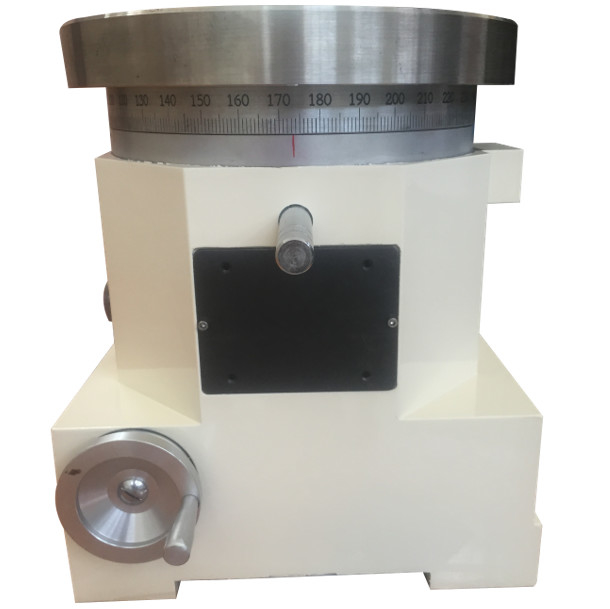

Control automático de acero inoxidable del ordenador de la placa giratoria del INS IMU

Simulador de movimiento giratorio de control automático por ordenador para IMU INS

Principales indicadores técnicos

1. Cubierta de mesa de cuerpo mecánico de mesa

1 Material de la parte superior de la mesa: acero inoxidable

2 Peso máximo de carga de la mesa: 30 kg

3 Tamaño de la mesa: 320 mm

4 Planitud de la mesa: 0,02 mm

5 Desembocadura de la cara del extremo de la mesa: 0,05 mm

6 Agujero de tornillo de montaje en la mesa: 25 mm (forma radial, 5 agujeros × 8 líneas distribuidas uniformemente)

7Flujo magnético: menos de 1 mT

2. Precisión de rotación del eje: ± 3 ′′

3. Rango de posición angular: 0,0000 ° ~ ± 359.9999 °

4. Precisión de la posición angular: ± 3 ′′

5Resolución angular 0.0001 °

6Rango de velocidad angular 0,001 °/s ~ 1000 °/s

7Precisión de la velocidad angular y estabilidad de la velocidad

1 ω < 1 °/s 5 × 10^{- ¿ Qué?}(1 ° promedio)

2 1 °/s < ω < 10 °/s 5 × 10^{-4 años}(10 ° en promedio)

3 10 °/s < ω 5 × 10^{- 5 años}(360 ° en promedio)

8Rango de aceleración angular: 1 °/s²~ 100 °/s²(por defecto inicial: 10 °/s)

9Aceleración angular máxima de 300 °/s²

10. Rango de oscilación: 0 ° ~ ± 45 °

11Ciclo de movimiento: 2S ~ 20s

12Ancho de banda del sistema de control: 10 Hz (-3 dB)

13. Confiabilidad

1 Tiempo de trabajo continuo: 48h

2 Tiempo medio entre fallos 2000h

14El anillo de deslizamiento adopta 30 bucles, incluidos los bucles 2A/20 (hielo blindado de pares retorcidos) y los bucles 3A/10 (hielo no blindado).

15Sistema de caja de control de temperatura (opcional)

1 El tamaño de la cavidad de trabajo no será inferior a W500 mm × H500 mm × D500 mm

2 Rango de control de la temperatura: -45 °C ~ 85 °C

3 Precisión del control de la temperatura: ± 1 °C

4 Velocidad de calentamiento y refrigeración: ± 2 °C/min (promedio de todo el proceso)

16. El ordenador del plato giratorio tiene la capacidad de almacenar los datos relacionados con el funcionamiento del plato giratorio, tales como el tiempo, la posición del plato giratorio y la velocidad angular,y tiene la capacidad de emitir datos en tiempo real a través del puerto serie. La frecuencia de salida es ≥ 5Hz. Capaz de controlar el funcionamiento del tocadiscos y la temperatura a través de un ordenador externo (a través de un puerto serie). Protocolo de comunicación: RS232 9.6Kbs.El panel trasero de la caja de control eléctrico está provisto de una interfaz serie RS232 estándar.
