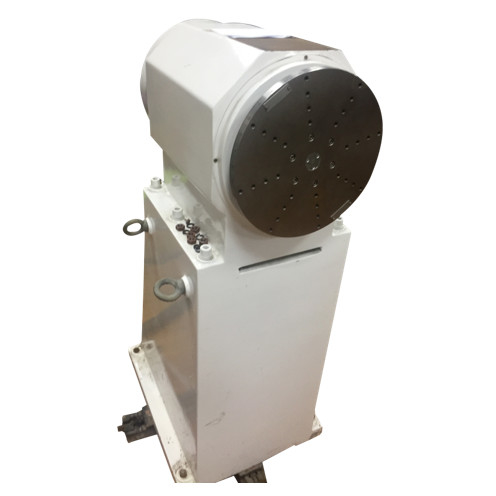

Placa giratoria 10kg de AXIS de la prueba de la navegación de inercia sola con la cámara termal

el INS automático simula y prueba la placa giratoria, banco de pruebas de la navegación de inercia con la cámara termal

Indicadores técnicos principales

1. Sobremesa del cuerpo mecánico de la tabla

①Material de la sobremesa: acero inoxidable

②Peso de la carga máxima de sobremesa: 30 kilogramos

③Tamaño de la tabla: Φ 320m m

④Llanura de la tabla: 0,02 milímetros

⑤Agotamiento de la cara del extremo de la tabla: 0.05m m

⑥Agujero del tornillo de montaje en la tabla: 25 milímetros (forma radial, 5 líneas del × 8 de los agujeros distribuidas uniformemente)

⑦Salida del flujo magnético: menos que 1mT

2. Exactitud de la rotación de shafting: ″ del ± 3

3. Gama de la posición angular: 0,0000 ° ~ ° del ± 359,9999

4. Exactitud de la posición angular: ″ del ± 3

5. ° de la resolución angular 0,0001

6. Gama 0,001 °/s ~ 1000 °/s de la tarifa angular

7. Exactitud de la tarifa angular y estabilidad de la tarifa

①ω < 1="">-3 (1 media del °)

②1 °/s <>-4 (media de 10 °)

③10 °/s <>-5 (media de 360 °)

8. Gama angular de la aceleración: 1 °/s2~ 100 °/s2 (defecto inicial: 10 °/s)

9. Aceleración angular máxima 300 °/s2

10. Gama del oscilación: 0 ° ~ ° del ± 45

11. Ciclo del oscilación: 2S ~ 20s

12. Ancho de banda del sistema de control: 10Hz (- 3dB)

13. Confiabilidad

①Hora laborable continua: 48h

②Tiempo medio de buen funcionamiento 2000h

14. El anillo colectando adopta 30 lazos, incluyendo los lazos 2A/20 (alambre protegido par trenzado) y 3A/10 coloca (alambre sin blindaje).

15. Sistema de la caja del control de la temperatura (opcional)

①El tamaño de la cavidad de trabajo no será menos que el × D500mm del × H500mm de W500mm

②Gama del control de la temperatura: -45 ℃ ~ ℃ 85

③Exactitud del control de la temperatura: ℃ del ± 1

④Tarifa de la calefacción y de enfriamiento: ± 2 ℃/min (media en el proceso entero)

16. El ordenador de la placa giratoria tiene la capacidad de almacenar los datos relacionados con la operación de la placa giratoria, tal como tiempo, posición de la placa giratoria y tarifa angular, y tiene la capacidad a los datos de salida en tiempo real a través del puerto serie. La frecuencia de la salida es el ≥ 5Hz. Capaz de controlar la operación de la placa giratoria y la temperatura a través de un ordenador externo (a través de un puerto serie). Protocolo de comunicación: RS232 9.6Kbs. El panel trasero de la caja de control eléctrica se proporciona una interfaz en serie estándar RS232.
