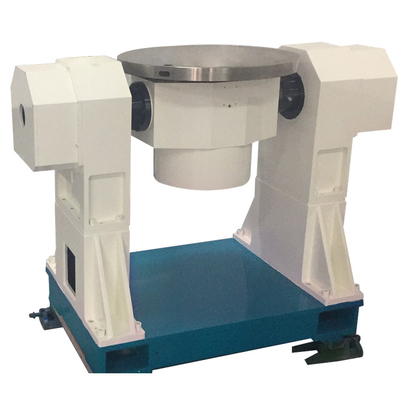

Tipo de la tabla - placa giratoria de 2 AXIS para el dispositivo y los sensores de inercia

ensayo y calibración de placas giratorias de doble eje para dispositivos y sensores inerciales

I. Principales usos y funciones

El plato giratorio es un equipo de prueba de estructura tipo mesa producido por nuestra empresa, que se puede utilizar para la detección y prueba de la unidad de medición de inercia,y también puede utilizarse para la calibración y medición del ángulo de rotación bidimensional de otros instrumentos.

Las funciones principales son:

1. Ángulo de rotación preciso del anillo interior y del anillo exterior y ángulo de visualización;

2Función de ajuste horizontal

3. Alinear y apuntar a la posición de la instalación;

4. El anillo de la balanza en el cuerpo de la mesa mecánica realiza la indicación preliminar del ángulo;

5. El cuerpo de la mesa mecánica utiliza la rueda manual de operación y el mango para realizar la indexación manual;

6. El eje de anillo interior y el eje de anillo exterior tienen función de bloqueo mecánico;

7La caja eléctrica de pantalla digital tiene una interfaz RS232.

II. Principales indicadores técnicos

1Dimensiones generales: cuerpo de la mesa 900 mm (750 mm (900 mm).

Peso total: alrededor de 650 kg.

3. Cubierta de mesa de cuerpo mecánico de mesa

(1) Material de la cubierta de la mesa: HT250

(2) Tamaño de la mesa (personalizable): (450 mm/ (320 mm.

(3) Planitud de la mesa: 0,02 mm.

(4) Rayo de la cara de la mesa: 0,03 mm.

(5) Forma de instalación de la mesa de carga: distribuir uniformemente las ranuras en forma de T en forma de "M".

(6) Capacidad de carga: el peso de la carga no será inferior a 50 kg; la altura de la carga no será superior a 200 mm.

4. el eje del anillo interno

(1) Rango de ángulos: continuo e infinito

(2) Error de rotación de inclinación: ± 1,5 (

(3) Precisión de medición de la posición angular: ± 3 (

(4) Resolución de la pantalla: 0,36 (

(5) Repetibilidad de la medición de la posición angular: 2 (

(6) Muestra: 0 ~ 359.9999 °

5. el eje de anillo exterior

(1) Rango de ángulos; (90

(2) Error de rotación de inclinación: ± 2 (

(3) Precisión de medición de la posición angular: ± 5 (

(4) Resolución de la pantalla: 0,36 (

(5) Repetibilidad de la medición de la posición angular: 2 (

(6) Modo de visualización: 0-359.9999 °;

6Error de perpendicularidad de dos ejes: ± 5 (

7- Rango de ajuste horizontal: (2

8Precisión de ajuste horizontal: 3

III. Condiciones de uso

Temperatura ambiente: 20 °C (5 °C)

2- Humedad relativa 80% RH.

3El tocadiscos se coloca sobre la base de aislamiento de vibraciones.

4El flujo de aire en el laboratorio del tocadiscos es estable, sin interferencias electromagnéticas, y no hay vibraciones violentas y impacto alrededor.

5- Resistencia al aislamiento: la resistencia al aislamiento entre puntos aislados y entre puntos aislados y la carcasa no será inferior a 20 M.
