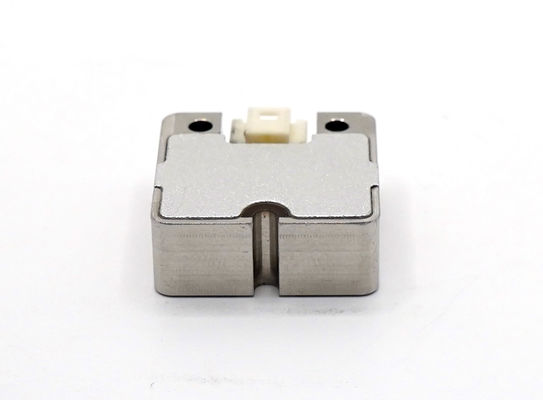

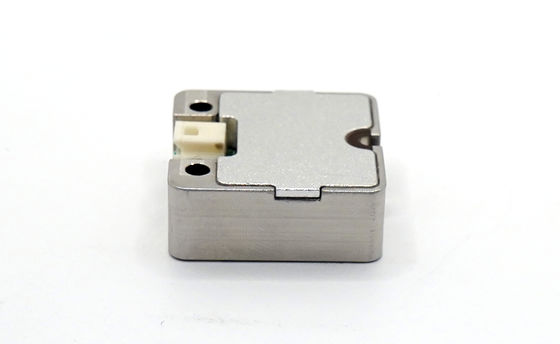

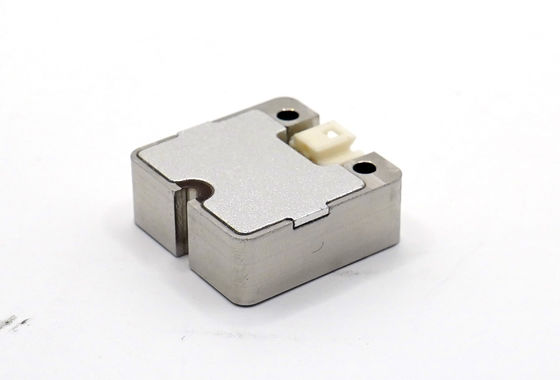

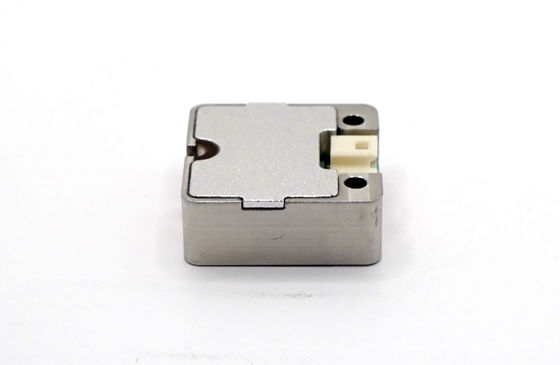

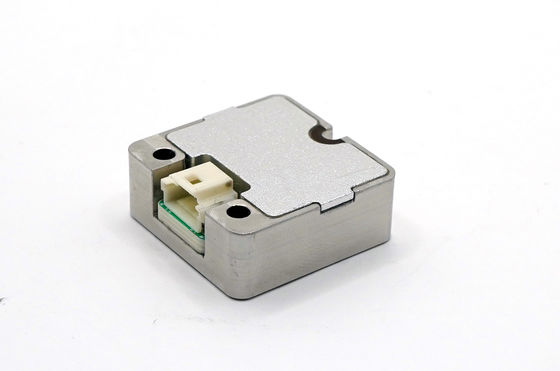

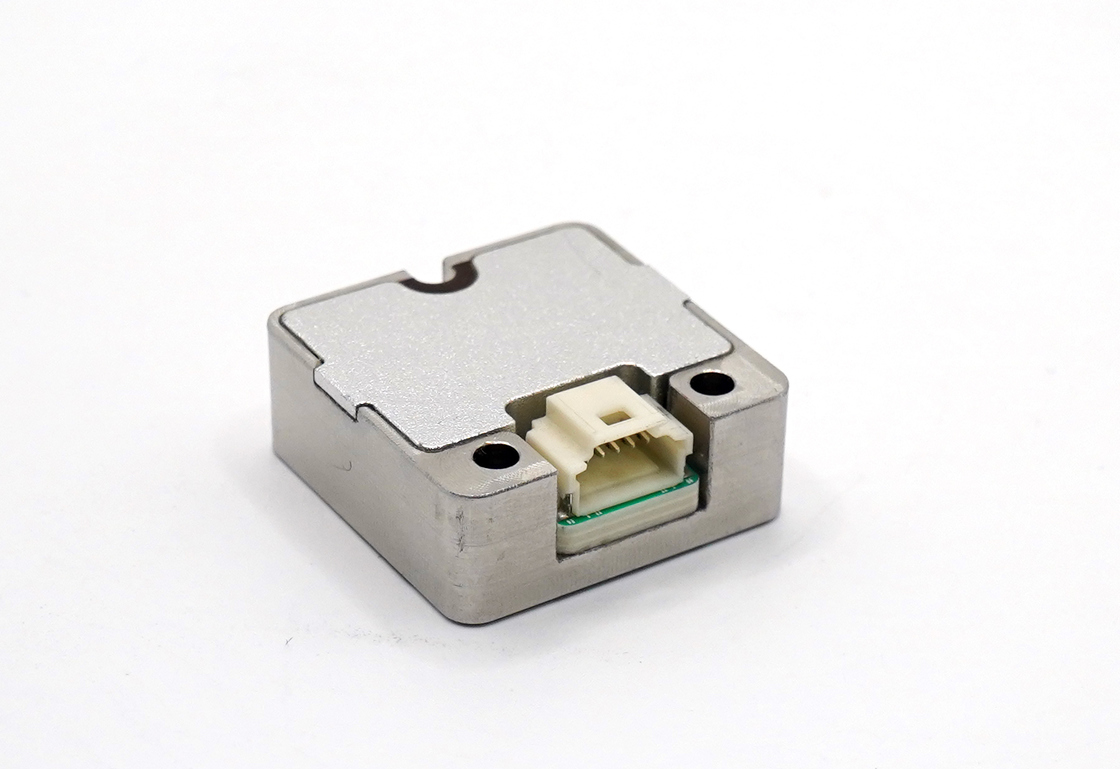

UMI MEMS para sistemas de navegación de tipo automotriz

UMI MEMS para sistemas de navegación de tipo automotriz

Nombre De La Marca:	Firepower
Número De Modelo:	IMU115
Cuota De Producción:	1
Precio:	200$
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	1000/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Gama del giroscopio:

250/ 500º/s

Estabilidad de sesgo cero:

3,0º/h

Factor de escala no linealidad:

0.02%

Ancho de banda:

Rango de acelerómetro:

4//16/g

Interfaz:

UART de una sola vía

Vibración:

20~2000Hz, 3g

Impacto:

1000g, 0,5 ms

Detalles de empaquetado:

cartón con la esponja

Capacidad de la fuente:

1000/month

Resaltar:

Tipo placa giratoria triaxial de UOO

Rate Triaxial Turntable angular

Direcciones triaxiales de la placa giratoria tres

Descripción del Producto

UMI MEMS para sistemas de navegación de tipo automotriz

El IMU115 es una unidad avanzada de medición inercial (IMU) basada en tecnología micro-mecánica (MEMS), con giroscopio MEMS de alto rendimiento incorporado y acelerómetro MEMS.Proporciona mediciones precisas de 3 velocidades angulares y 3 aceleraciones.

Diseñado para una alta fiabilidad y una excepcional adaptabilidad al medio ambiente, el IMU115 puede personalizarse con diferentes soluciones de software para aplicaciones en conducción inteligente,Comunicación en movimiento, mapeo, plataformas de estabilización y campos relacionados.

Características del producto

El sistema de visualización de la luz se utilizará para la obtención de imágenes de la luz.
- Las mediciones se realizarán en un rango dinámico de ± 250o/s (500o/s opcional).
- Estabilidad de sesgo cero: 10o/h (GJB, 10s, típico), 6,0o/h (ALLAN, típico)
Acelerómetro digital triaxial:
- Rango de medición dinámico ±4 g (configurable hasta 16 g)
- Estabilidad de sesgo cero: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Alta fiabilidad: MTBF > 20.000 horas
Precisión garantizada en todo el rango de temperatura (-40 °C a 80 °C) con algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado
Diseñados para funcionar eficazmente en condiciones de vibración fuerte
Interfaz: UART de una vía

Área de aplicación

Sistemas de conducción inteligentes
Comunicación en movimiento
Aplicaciones de mapeo
Plataformas de estabilización

Especificaciones del producto

Parámetro	Condiciones de ensayo	El mínimo	Típico	El número máximo	Unidad
El giroscopio
Rango de medición dinámico			250	500	el número de
Estabilidad de sesgo cero	Variancia de Allan		3.0		o/h
Estabilidad de sesgo cero	10 segundos promedio (de -40°C a +80°C, temperatura constante)		6.0		o/h
Rango de sesgo cero			± 02		el número de
Variación de sesgo cero en todo el rango de temperatura			± 03		el número de
Precisión del factor de escala			0.2		%
No linealidad del factor de escala			0.02		% FS
Ancho de banda			80		HZ
Acelerómetro
Rango de medición dinámico			4	16	G
Estabilidad de sesgo cero	Variancia de Allan		0.065		En mg
Estabilidad de sesgo cero	10 segundos promedio (de -40°C a +80°C, temperatura constante)		0.12		En mg
Rango de sesgo cero			± 3		En mg
Cero cambio de sesgo en el rango de temperatura completo			± 6		En mg
Precisión del factor de escala			0.3		%
No linealidad del factor de escala			0.03		% FS
Ancho de banda			80		HZ
Interfaz de comunicación
Tasa de transmisión de UART de una sola vía			115.2	460.8	Kbps
Frecuencia de muestreo de UART		200	1000		HZ
Características eléctricas
Válvulas		4.5	5	5.5	V.
Consumo de energía				0.35	No
Se trata de un tipo de crédito de tipo de interés.				20	MV
Características estructurales
Tamaño			22.4 por 22.4 por 9.5		En el caso de los
Peso			16		G
Medio ambiente de uso
Temperatura de funcionamiento		-40 años		80	°C
Temperatura de almacenamiento		-45 años.		85	°C
Vibración			20 a 2000 Hz, 3 g
Impacto			1000 g, 0,5 ms
Confiabilidad
El número de unidades			20000		h
Tiempo de trabajo continuo			120		h

Nota: El sesgo cero de todo el proceso de cambio de temperatura se calcula con una velocidad de cambio de temperatura ≤ 1°C/min y un rango de temperatura de -40°C a +80°C.

Dibujo de contorno
