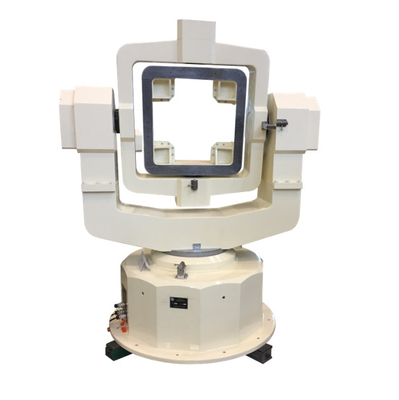

Tipo placa giratoria triaxial de UOO para la tarifa angular de tres direcciones

Plato giratorio de posición de velocidad de tres ejes, simulador de movimiento de 3 ejes tipo UOO

I. Resumen general

La plataforma giratoria de tres ejes se utiliza principalmente para tres direcciones de posición angular, velocidad angular y aceleración angular y otros incentivos de movimiento para lograr el ensayo del objeto medido.

II. Principales requisitos técnicos

1Requisitos de rendimiento

1. Peso de la carga: no inferior a 10 kg;
2. Superficie de montaje de la carga: φ320 mm, aleación de aluminio súper dura;

2. Índice de exactitud

1. Planitud de la superficie de montaje: 0,02 mm;
2. La vertical media de rotación del eje de tres ejes: ± 20 ′′;
3. eje de rodadura: rotación continua y infinita;
4. eje de azimut: rotación continua y infinita;
5. eje de inclinación: rotación continua y infinita;
6. Error de rotación de la inclinación de los tres ejes: ≤ ± 10 ′′;
7. La precisión de la posición en tres ejes: ± 10 ′′;
8. Repetitividad de la posición triaxial: ± 5 ′′;
9. El rango de velocidad: ± 0,001 °/S ~ ± 500 °/S;

Se aplicarán los siguientes requisitos:

Las condiciones de ensayo se determinarán en función de las condiciones de ensayo.

10. Aceleración angular máxima: 400 °/S²;

300 °/S²El artículo 2, apartado 1

200 °/S²El artículo 2, apartado 1

11. Precisión y estabilidad de la velocidad: ω < 1 °/s 5 × 10^{- ¿ Qué?}(1 ° en promedio);

1 °/s ≤ ω < 10 °/s 5 × 10^{-4 años}(promedio de 10 °);

10 °/s ≤ ω5 × 10^{- 5 años}(media de 360 °);

2.3 anillo deslizante (opcional): 30 anillos, corriente nominal de 2A;

Resistencia de contacto estática: no superior a 10 mΩ;

Resistencia de contacto dinámica: no superior a 15 mΩ;

2.4 Requisitos de fiabilidad

Tiempo medio entre fallas (MTBF): 2000 horas

Tiempo de trabajo continuo: 8 horas

Dibujo de dimensiones

Medio ambiente de trabajo

(1) Potencia: 220 V ± 10% 50 Hz 2 kW;

(2) Temperatura ambiente: requisitos generales para el entorno de laboratorio;

(3) Humedad ambiente: ≤ 80RH;
