Sensor de la vibración de la navegación del INS IMU, acelerómetro de inercia de la flexión del cuarzo

Sensor de la vibración de la navegación del INS IMU, acelerómetro de inercia de la flexión del cuarzo

Nombre De La Marca:	Firepower
Número De Modelo:	JB11
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Función:

ensayo de vibración

K0/K1 diagonal:

≤±3mg

En el caso de las empresas:

5 μg

Factor de posicionamiento k1:

1.05~1.30 mA/g

Segundo coeficiente K2 de la ausencia de linealidad de la orden:

≤±10μg /g2

Peso:

≤80g

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/month

Resaltar:

Sensor de la vibración de la navegación del INS

Acelerómetro de la flexión del cuarzo de IMU

Transductor de aceleración para INS IMU

Descripción del Producto

Sensor de vibración de navegación INS IMU, acelerómetro de flexión de cuarzo inercial

Descripción general del producto

El acelerómetro flexible de cuarzo es un acelerómetro de grado de navegación inercial militar de alta precisión con una estabilidad a largo plazo, repetibilidad, rendimiento de arranque, adaptabilidad ambiental y confiabilidad excepcionales. Adecuado tanto para pruebas estáticas como dinámicas, sirve como sensor de vibración estándar.

La corriente de salida del producto mantiene una relación lineal con la fuerza o aceleración aplicada. Los usuarios pueden seleccionar resistencias de muestreo apropiadas para lograr una salida de alta precisión. Un sensor de temperatura incorporado opcional permite la compensación de los valores de desplazamiento y los factores de escala para minimizar los efectos de la temperatura ambiental.

Especificaciones clave

Atributo	Valor
Función	prueba de vibración
Sesgo K0/K1	≤±3mg
Umbral	5μg
Factor de escala K1	1.05~1.30 mA/g
Coeficiente de no linealidad de segundo orden K2	≤±10μg /g2
Peso	≤80g

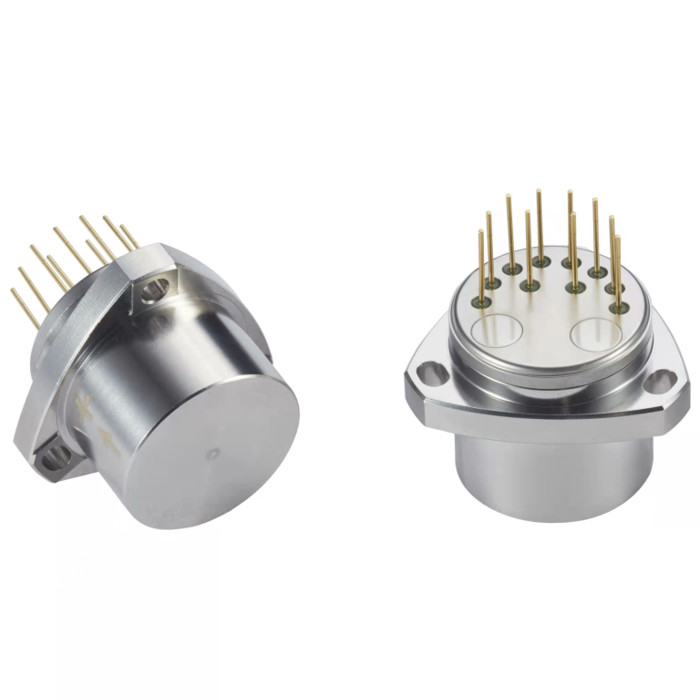

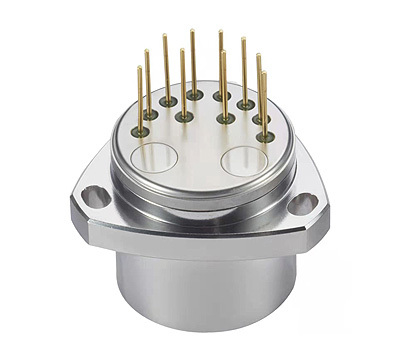

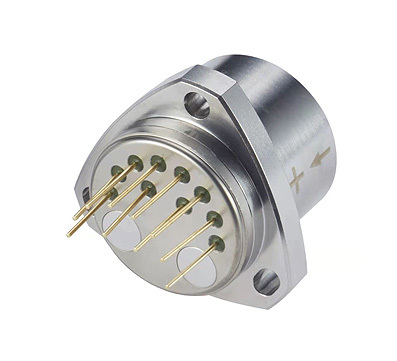

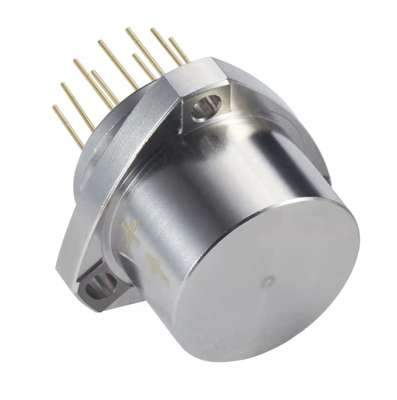

Imagen del producto

Características de rendimiento

Nº	Parámetros	JB01-1	JB01-02	JB01-03
1	Rango	±50g	±50g	±50g
2	Umbral	5μg	5μg	5μg
3	Sesgo K0/K1	≤±3mg	≤±3mg	≤±5 mg
4	Factor de escala K1	1.05~1.30 mA/g	1.05~1.30 mA/g	1.05~1.30 mA/g
5	Coeficiente de no linealidad de segundo orden K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
6	Estabilidad a corto plazo de 0g 4 horas	≤10 μg	≤15 μg	≤20 μg
7	Estabilidad a corto plazo de 1g 4 horas	≤10 ppm	≤15 ppm	≤20 ppm
8	Repetibilidad integral de sesgo σK0 (1σ,1 mes)	≤10 μg	≤20 μg	≤30 μg
9	Repetibilidad integral del factor de escala σK1/K1 (1σ,1 mes)	≤15ppm	≤30 ppm	≤50 ppm
10	Repetibilidad integral del coeficiente de no linealidad K2/K1(1σ, 1 mes)	≤±10 μg /g2	≤±20 μg /g2	≤±30 μg /g2
11	Coeficiente térmico de sesgo (media de temperatura completa)	≤±10 μg /℃	≤±30 μg /℃	≤±50 μg /℃
12	Coeficiente térmico del factor de escala (media de temperatura completa)	≤±10 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
13	Ruido (resistencia de muestreo 840Ω)	≤5mv	≤8.4mv	≤8.4mv
14	Frecuencia natural	400~800 Hz	400~800 Hz	400~800 Hz
15	Ancho de banda	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Vibración aleatoria	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
17	Impacto	100g,5ms,1/2sin	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Temperatura de trabajo	-55~+85℃	-55~+85℃	-55~+85℃
19	Temperatura de almacenamiento	-60~+120℃	-60~+120℃	-60~+120℃
20	Fuente de alimentación	±12~±15V	±12~±15V	±12~±15V
21	Consumo de corriente	≤±20mA	≤±20mA	≤±20mA
22	Sensor térmico	Personalizable	Personalizable	Personalizable
23	Tamaño	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
24	Peso	≤80g	≤80g	≤80g

Aplicaciones

Medición de inclinación de perforación
Aeronáutica Astronáutica
Instrumentos Equipos Inerciales

Características principales

Alta resolución
Alta estabilidad
Alta precisión
Bajo consumo de energía
Excelente capacidad de sobrecarga
Tamaño compacto
Rentable
Amplio rango de medición

Dimensiones del producto

Documentación

Documentación del producto
