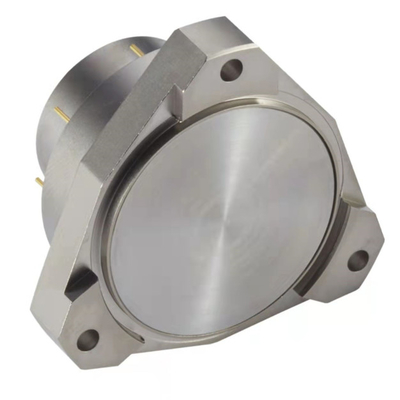

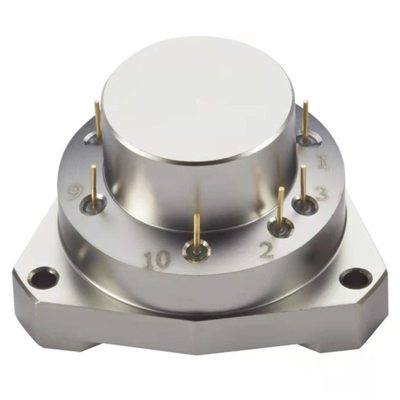

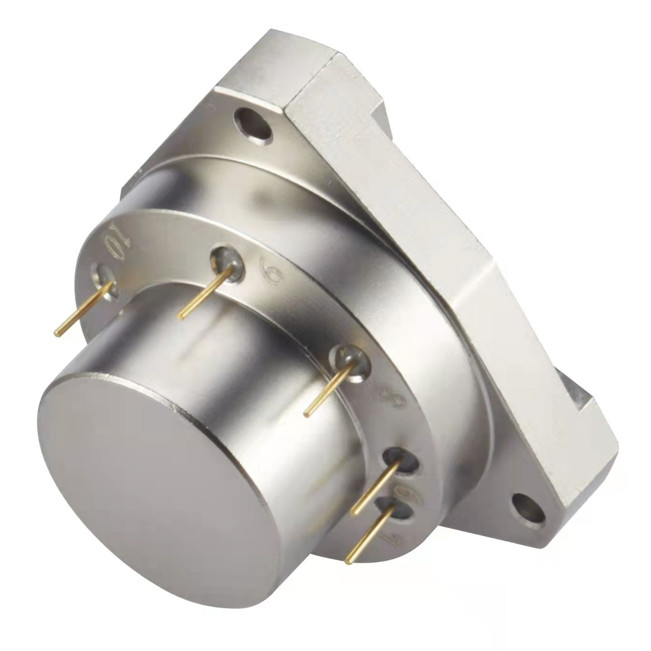

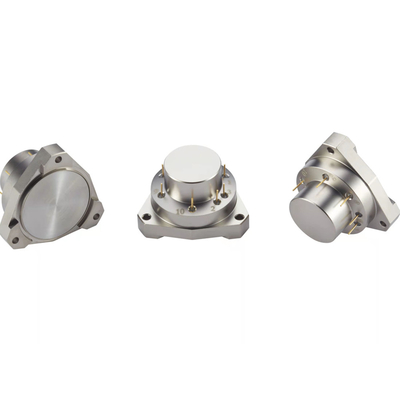

Metro estático y dinámico de la aceleración, transductor de aceleración de la salida analógica

Nombre De La Marca:	Firepower
Número De Modelo:	JB3-02
Cuota De Producción:	1
Precio:	600~1300
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Función:

medida estática dinámica de la aceleración

Gama:

60g

umbral:

5μg

K0/K1 diagonal:

≤ (magnesio ±5)

Factor de posicionamiento kilolitro:

1.0±0.2 mA/g

Coeficiente k2/k1 de la ausencia de linealidad de la clase II:

≤±30μg /g2

Detalles de empaquetado:

caja de sponge+

Capacidad de la fuente:

500/month

Resaltar:

acelerómetro estático 60g

metro dinámico de la aceleración 60g

Transductor de aceleración de la salida analógica

Descripción del Producto

Transductor de aceleración estático y dinámico de la salida analógica del metro de la aceleración de la salida actual del acelerómetro

Descripción
La familia del acelerómetro JB3 utiliza los sensores flexibles del cuarzo único. El pequeño acelerómetro se diseña para la medida de aceleraciones de inercia en el ambiente aeroespacial, es el sensor predominante usado en los sistemas de navegación de inercia de la correa-abajo de los aviones comerciales y militares de China. La repetibilidad a largo plazo y las características superiores de la confiabilidad del JB3 hacer le el mejor acelerómetro de inercia-grado del valor disponible en el mercado hoy.
JB3 ofrece un sistema sísmico patentado de la grabar al agua fuerte-cuarzo-flexión de Q-flex&. Una estructura amorfa de la prueba-masa del cuarzo proporciona prejuicio, factor de posicionamiento, y repetibilidad excelentes de la alineación del eje.
La electrónica integral desarrolla una corriente de salida aceleración-proporcional que proporciona la medida estática y dinámica de la aceleración. Por medio de cliente el resistor suministrado de la carga de la salida, escalado apropiadamente para la gama de la aceleración del uso, la corriente de salida se puede convertir en un voltaje.

Características

1. Funcionamiento de abertura excelente de la repetibilidad

2. Ambientalmente rugoso

3. Salida analógica

4. Gama ajustable del campo

5. Un tamaño más pequeño del esquema (£30gram)

Ponga en un índice la tabla

	Parámetro	JB3-01	JB3-02	JB3-03
1	gama de medición	±60g	±60g	±60g
2	Valor de umbral	10μg	10μg	10μg
3	Valor k0/k1 de la desviación	≤ (magnesio ±10)	≤ (magnesio ±10)	≤ (magnesio ±10)
4	Factor de posicionamiento k1	1.2±0.2 mA/g	1.2±0.2 mA/g	0.5~0.7mA/g
5	Segundo-orden coefficientK2 no lineal	≤±20μg /g2	≤±30μg /g2	≤±20μg /g2
6	estabilidad a corto plazo de 0g 4 h	μg ≤20	μg ≤30	μg ≤20
7	estabilidad a corto plazo de 1g 4 h	≤20 PPM	≤30 PPM	≤20 PPM
8	Repetibilidad valueComprehensive de la desviación σk0 (1σ, 1 mes)	μg ≤40	μg ≤80	μg ≤40
9	Repetibilidad factorComprehensive de la escala σk1/k1 (1σ, 1 mes)	≤50ppm	≤100 PPM	≤50ppm
10	Repeatabilityk2/k1 coefficientComprehensive no lineal (1σ, 1 mes)	≤±20 μg /g2	≤±30 μg /g2	≤±20 μg /g2
11	Coeficiente del valueTemperature de la desviación	≤±30 μg/℃	≤±50 μg/℃	≤±30 μg/℃
12	Coeficiente del factorTemperature de la escala	≤±50 PPM/℃	≤±100 PPM/℃	≤±50 PPM/℃
13	ruido (el muestreo de resistencia es 840Ω)	≤4mv	≤8.4mv	≤4mv
14	Frecuencia natural	350~800 herzios	350~800 herzios	350~800 herzios
15	ancho de banda	800~2500 herzios	800~2500 herzios	800~2500 herzios
16	vibración	5g (20-2000Hz)	5g (20-2000Hz)	5g (20-2000Hz)
17	Choque (0.5ms, 1/2sin)	150g	150g	150g
18	Gama temperaturemeasuring de funcionamiento	-40-+85℃	-40-+85℃	-40-+85℃
19	gama temperaturemeasuring del almacenamiento	-60-+120℃	-60-+120℃	-60-+120℃
20	accionado	±12~±15V	±12~±15V	±12~±15V
21	Consumo actual	£±20mA	£±20mA	£±20mA
22	tamaño	Ф18.2X23mm	Ф18.2X23mm	Ф18.2X23mm
23	peso	£30gram	£30gram	£30gram

Dimensión
Metro estático y dinámico de la aceleración, transductor de aceleración de la salida analógica 0

Eje del acelerómetro flexible del cuarzo JB3 solo anal…
