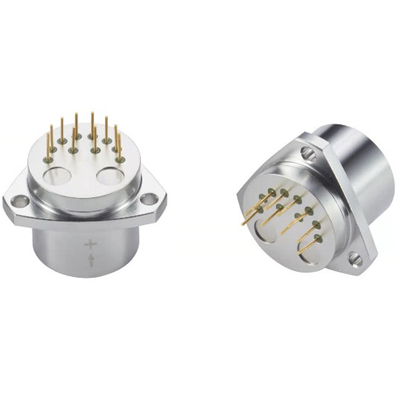

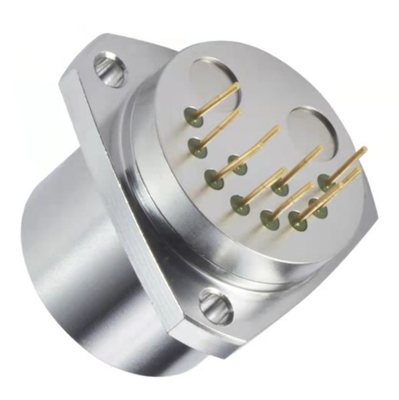

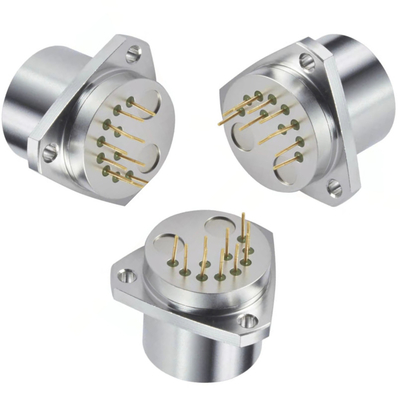

Alto acelerómetro flexible único del cuarzo de la gama 70g con el sensor de temperatura

Alto acelerómetro flexible único del cuarzo de la gama 70g con el sensor de temperatura

Nombre De La Marca:	Firepower
Número De Modelo:	JB2-02
Cuota De Producción:	1
Precio:	600~1190
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Rango:

±70g

Resolución:

5 μg

K0/k1 diagonal:

≤ (±1 mg)

Factor de posicionamiento kilolitro:

0.8~1.5 mA/g

Deriva diagonal Sigma k0 (1σ, un mes):

≤ 20 μg

Potencia:

±12~±15V

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/month

Resaltar:

acelerómetro del cuarzo 70g

Acelerómetro del cuarzo con el sensor de temperatura

Acelerómetro de la flexión del cuarzo de la alta gama

Descripción del Producto

Acelerómetro de cuarzo flexible único de 70 g con sensor de temperatura

Especificaciones clave

Atributo	Valor
Rango de acción	± 70 g
Resolución	5 μg
Prejuicio k0/k1	≤ ± 1 mg
Factor de escala kl	00,8 a 1,5 mA/g
Desviación de sesgo Sigma k0 (1σ, un mes)	≤ 20 μg
El poder	± 12 ~ ± 15 V

Resumen del producto

La familia de acelerómetros JB2 utiliza sensores flexibles de cuarzo únicos para la medición de aceleración de alto alcance (70 g) en entornos aeroespaciales.Como el sensor predominante en los sistemas de navegación inercial de aeronaves comerciales y militares de China, ofrece una excepcional repetibilidad y fiabilidad a largo plazo.

Con un sistema sísmico de flexión de cuarzo grabado Q-flex® patentado con estructura amorfa de masa a prueba de cuarzo, el JB2 proporciona un excelente sesgo, factor de escala y repetibilidad de alineación del eje.La electrónica integral produce una corriente de salida proporcional a la aceleración tanto para mediciones estáticas como dinámicas, convertible en voltaje mediante resistencias de carga suministradas por el cliente.

El sensor de temperatura interna opcional permite mejoras dramáticas en el rendimiento a través de algoritmos de compensación de temperatura para sesgo, factor de escala y desalineación del eje.

Características clave

Excelente rendimiento de repetibilidad de encendido
Diseño respetuoso con el medio ambiente
Señales de salida analógicas
Rango ajustable de campo
Sensor de temperatura interna opcional para la compensación térmica
Rango de medición elevado (70 g)

Características de rendimiento

- No, no es así.	Parámetro	JB2-01	JB2-02
1	Rango de medición	± 70 g	± 70 g
2	Valor límite	5 μg	5 μg
3	Valor de la desviación k0/k1	≤ ± 3 mg	≤ ± 5 mg
4	Factor de escala k1	1.3 ± 0,2 mA/g	1.3 ± 0,2 mA/g
5	Coeficiente no lineal de segundo orden K2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
6	0g 4 h estabilidad a corto plazo	≤ 10 μg	≤ 20 μg
7	1g 4 h estabilidad a corto plazo	≤ 10 ppm	≤ 20 ppm
8	Valor de desviación de la repetibilidad integral σk0 (1σ,1 mes)	≤ 10 μg	≤ 30 μg
9	Repetibilidad integral del factor de escala σk1/k1 (1σ,1 mes)	≤ 15 ppm	≤ 30 ppm
10	Coeficiente de repetibilidad global no lineal σk2/k1 (1σ,1 mes)	≤ ± 10 μg/g2	≤ ± 20 μg/g2
11	Coeficiente de temperatura del valor de desviación	≤ ± 20 μg/°C	≤ ± 30 μg/°C
12	Coeficiente de temperatura del factor de escala	Se aplican las siguientes medidas:	Se aplican las siguientes medidas:
13	Ruido (resistencia de muestreo es de 840Ω)	≤ 5 mv	≤ 8,4 mv
14	Frecuencia natural	400 a 800 Hz	400 a 800 Hz
15	Ancho de banda	800 a 2500 Hz	800 a 2500 Hz
16	Vibración	5 g ((20-2000 Hz)	5 g ((20-2000 Hz)
17	El choque	100 g,5 ms, 1/2 sin	100 g,5 ms, 1/2 sin
18	Rango de temperatura de funcionamiento	-40- + 85°C	-40- + 85°C
19	Rango de temperatura de almacenamiento	-60 a + 120 °C	-60 a + 120 °C
20	El poder	± 12 ~ ± 15 V	± 12 ~ ± 15 V
21	Consumo corriente	No más de 20 mA	No más de 20 mA
22	Sensor de temperatura	Sí y No dos tipos	Sí y No dos tipos
23	Tamaño	F25.4X30 mm	F25.4X30 mm
24	Peso	≤ 80 g	≤ 80 g

Aplicaciones típicas

Perforación y medición de la inclinación
Aeronautica y Astronautica
Instrumentos y equipo

Detalles de la configuración

Nota: El sensor de temperatura es AD590. el punto 10 es la conexión de alta potencia, mientras que el punto 9 es la conexión de baja potencia.Los puntos 9 y la tierra de potencia utilizan una resistencia de platino con un valor de 1K y un coeficiente térmico inferior a 5 ppm.

Descargar dibujo de configuración y especificaciones de interfaz
