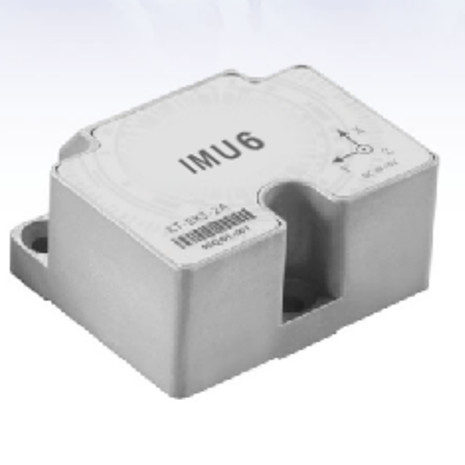

Sensor análogo de STIM300 MEMS IMU, sensor de inercia de la medida de 3 girocompases

Name: Sensor análogo de STIM300 MEMS IMU, sensor de inercia de la medida de 3 girocompases
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	IMU6
Cuota De Producción:	1
Precio:	3000~6000 USD
Condiciones De Pago:	T/T

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE ROHS

Nombre del producto:

9 eje MEMS IMU

rango de medición del giroscopio:

±400°/segundo

estabilidad de sesgo cero:

≤ 1 °/H

Paseo al azar:

≤ 0,2 °/√ H

Resolución:

1 °/H

No linealidad del factor de escala:

500 PPM

Ancho de banda:

125 Hz

Resaltar:

Sensor análogo de MEMS IMU

9 sensor de AXIS MEMS IMU

sensor de inercia de la medida 125Hz

Descripción del Producto

Sensor IMU MEMS analógico STIM300 Sensor de medición inercial de bajo precio 3 acelerómetros, 3 giroscopios, cabeceo, balanceo, rumbo, temperatura

Especificaciones del giroscopio

Parámetro	Unidad	IMU6-1	IMU6-1A
Rango de medición (personalizable)	°/s	±400	±400
Estabilidad de polarización cero (@ Varianza de Allan)	°/h	1	0.5
Estabilidad de polarización cero (1s suave, 1σ, temperatura ambiente)	°/h	10	5
Estabilidad de polarización cero (10s suave, 1σ, temperatura ambiente)	°/h	5	1
Error de polarización cero en todo el rango de temperatura	°/h	20	10
Paseo aleatorio	°/√h	0.2	0.1
Repetibilidad de polarización cero	°/h	10	5
Sensibilidad de aceleración de polarización cero	°/h/g	1	1
Resolución	°/h	2	1
No linealidad del factor de escala	ppm	500
Repetibilidad del factor de escala	ppm	500
Acoplamiento cruzado	%	0.1
Ancho de banda	Hz	125

Añadir indicadores técnicos de la tabla

Parámetro	Unidad	IMU6-1y-1	IMU6-1y-2
Rango de medición (personalizable)	g	±10	±30
Estabilidad de polarización cero (Varianza de Allan @ 25 ℃)	mg	0.02	0.05
Estabilidad de polarización cero (suavizado de 1s)	mg	0.1	0.5
Estabilidad de polarización cero (suavizado de 10 s)	mg	0.05	0.2
Error de polarización cero en todo el rango de temperatura	mg	1	3
Paseo aleatorio	m/s/√h	0.001	0.002
Repetibilidad de polarización cero	mg	0.1	0.5
Repetibilidad del factor de escala	ppm	500
No linealidad del factor de escala	ppm	500
Ancho de banda	Hz	125

La unidad de medición inercial MEMS consta de un giroscopio de tres ejes, un medidor de aceleración de tres ejes, un ángulo de inclinación de tres ejes, un sensor de temperatura, una placa de procesamiento de señales, una estructura y el software necesario, y se utiliza para medir la velocidad angular de tres ejes, la aceleración de tres ejes y el ángulo de inclinación de tres ejes de un portador. Y la salida de ese giroscopio, la tabla de carga y los datos de inclinación después de la compensación de errores (incluida la compensación de temperatura, la compensación del ángulo de desalineación de la instalación, la compensación no lineal y similares) a través de un puerto serie RS-422 de acuerdo con un protocolo de comunicación acordado.

Sensor análogo de STIM300 MEMS IMU, sensor de inercia de la medida de 3 girocompases 0

"IMU6-1y-x" en el dibujo es el código del producto ". De acuerdo con las reglas de nomenclatura de productos de la empresa," y "en IMU6-1y-x puede ser" A "," B "," C "o sin letra para distinguir los diferentes requisitos del índice de rendimiento, y" X "puede ser" 1 "," 2 "." 3 "y" 4 "para distinguir los diferentes rangos de medidor de producto. "XX-XXX" es el número de producto.

El IMU6-1y-x IMU se instala a través de 3 Φ4.4 orificios pasantes, y se instala con 3 tornillos M4 (con arandela elástica y arandela plana). Al instalar el conector, el enchufe se bloqueará con el zócalo y el cable se fijará. En la figura A, B es el plano de referencia de instalación del grupo de inercia.

Se recomienda que la planitud de la superficie de montaje opuesta a la superficie de referencia no sea superior a 0,01 mm, la verticalidad no sea superior a 0,02 mm y la rugosidad de la superficie no supere los 0,8 μm.
