El giroscopio micro de la combinación de la asamblea, asamblea substituye el giroscopio triaxial STIM210

Asamblea micro del giroscopio La asamblea triaxial del giroscopio de la combinación micro del giroscopio substituye STIM210

El ensamblaje del micro giroscopio se compone de un giroscopio de tres ejes, un sensor de temperatura, una placa de procesamiento de señales, una estructura y el software necesario, y se utiliza para medir la velocidad angular de tres ejes/dos ejes de un portador y generar tres datos de velocidad angular sujetos a compensación de errores (incluyendo compensación de temperatura, compensación de ángulo de desalineación de instalación, compensación no lineal y similares) a través de un puerto serie RS-422 de acuerdo con un protocolo de comunicación acordado.

1 especificaciones del giroscopio

1. Rango de medición: ± 400 °/s
2. Estabilidad de polarización cero (@ varianza de Allan): ≤ 1 °/H
3. Estabilidad de polarización cero (1s suave, 1σ, temperatura ambiente): ≤ 10 °/H
4. Error de polarización cero dentro del rango de temperatura completo: ≤ 20 °/H
5. Paseo aleatorio: ≤ 0,2 °/√ H
6. Repetibilidad de polarización cero: ≤10°/h
7. Sensibilidad de aceleración de polarización cero: ≤ 1 °/H/G
8. Resolución: ≤ 0,001 °/s
9. No linealidad del factor de escala: ≤ 100 ppm
10. Repetibilidad del factor de escala: ≤ 100 ppm
11. Acoplamiento cruzado: ≤ 0,1%
12. Ancho de banda: ≤250Hz
13. Peso: (52 ± 5) G

2 Requisitos de la fuente de alimentación

1. Tensión de alimentación: (+ 5 ± 0,5) V (CC);
2. Corriente de la fuente de alimentación: corriente de trabajo <0.3A;

3 Adaptabilidad ambiental

1. Temperatura de trabajo: (-45 ~ 85) ℃
2. Temperatura de almacenamiento: (-55 ~ 105) ℃
3. Vibración: 10 ~ 2000 Hz, 6,06 g
4. Impacto: 5000 G, 0,1 ms

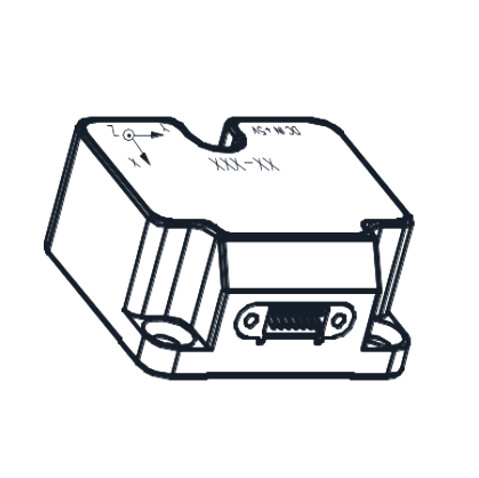

Dibujo:
