Acelerómetro inercial de la navegación del sensor de vibración, acelerómetro flexible para el INS

Nombre De La Marca:	Firepower
Número De Modelo:	ZT
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

CHINA

Certificación:

Peso:

≤80g

Parcialidad:

≤±3 mg

Factor de escala:

1,25±0,15 mA/g

Frecuencia natural:

≤800 Hz

Banda ancha:

800～2500

Coeficiente no lineal de segundo orden:

≤20 microgramos /g2

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/month

Resaltar:

Acelerómetro de navegación con sensor de vibración inercial

acelerómetro flexible de navegación

acelerómetro flexible INS

Descripción del Producto

Acelerómetro de nivel de navegación Sensor de vibración inercial Acelerómetro flexible para INS

Características de presentación

Propiedades electricas
Tensión de funcionamiento	±(12～18) VCC
Resistencia de aislamiento	50 MΩ, @ 50 VCC
El consumo de energía	≤480mw@±15VCC
Consumo actual	≤16mA@±15VCC

Actuación			Unidad
	ZT-01	ZT-02
Rango	≥±30	≥±30	gramo
Umbral (resolución)	≤5×10-6g	≤5×10-6g	gramo
Parcialidad	≤±3	≤±3	miligramos
Coeficiente de temperatura (-40 ~ 70 ℃)	≤30	≤35	µg/℃
Error compuesto mensual (55 ℃, 1σ)	≤30	≤30	microgramos
Factor de escala	1,25±0,15	1,25±0,15	revista
Coeficiente de temperatura (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
Error compuesto mensual (55 ℃, 1σ)	≤50	≤60	ppm
Coeficiente no lineal de segundo orden	≤20	≤20	µg/g2
Ángulo de desalineación	≤ 0,48 (100 segundos de arco)	≤ 0,48 (100 segundos de arco)	mrad
Frecuencia natural	≤800	≤800	Hz
Banda ancha	800～2500	800～2500	Hz
Temperatura de funcionamiento	-45～+80	-45～+80	℃
Calidad	≤80	≤80	Gramo

Condiciones ambientales
Vibración aleatoria (sin alimentación)	8 gramos, (20～2000) Hz
Choque (sin energía)	150 g, 4,5 ms, medio seno

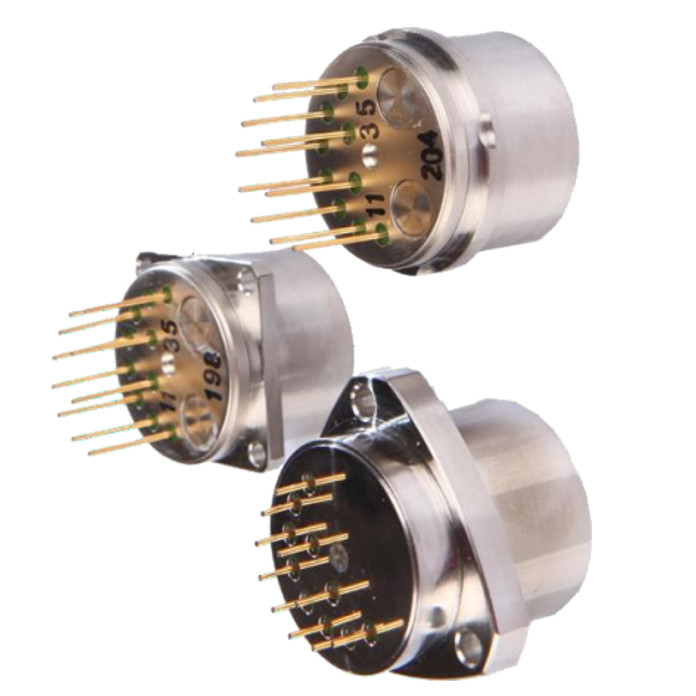

Acelerómetro inercial de la navegación del sensor de vibración, acelerómetro flexible para el INS 0

Introducción del producto

El sensor de aceleración flexible de cuarzo de la serie ZT es un acelerómetro de retroalimentación de torque de un solo eje.Detecta la señal de aceleración externa a través de la masa de detección y luego la demodula y amplifica a través del servo circuito.Finalmente, la señal de corriente de salida es proporcional a la señal de aceleración.Los productos son ampliamente utilizados en sistemas de navegación aeroespacial de alta precisión.

Dimensión

Acelerómetro inercial de la navegación del sensor de vibración, acelerómetro flexible para el INS 1

Requerimientos de instalación

La superficie de la brida del sensor es la superficie de referencia de la instalación.

Precauciones

El sensor es una pieza de desgaste.Manéjelo con cuidado y no lo deje caer ni lo toque.El impacto y la vibración no deberán exceder los requisitos técnicos del producto.
El sensor se embalará de forma fiable durante el transporte, y no debe haber menos de 20 mm de espuma amortiguadora a su alrededor, y el sensor se fijará con espuma.Cuando se empaquetan varios sensores, asegúrese de que no choquen entre sí.
Antes de encender, verifique el cableado de cada pin, que no debe estar conectado incorrectamente.
El producto se almacena en la caja de embalaje original en un ambiente seco y ventilado.Manipular con cuidado cuando se mueva.
Preste atención a la protección electrostática.
