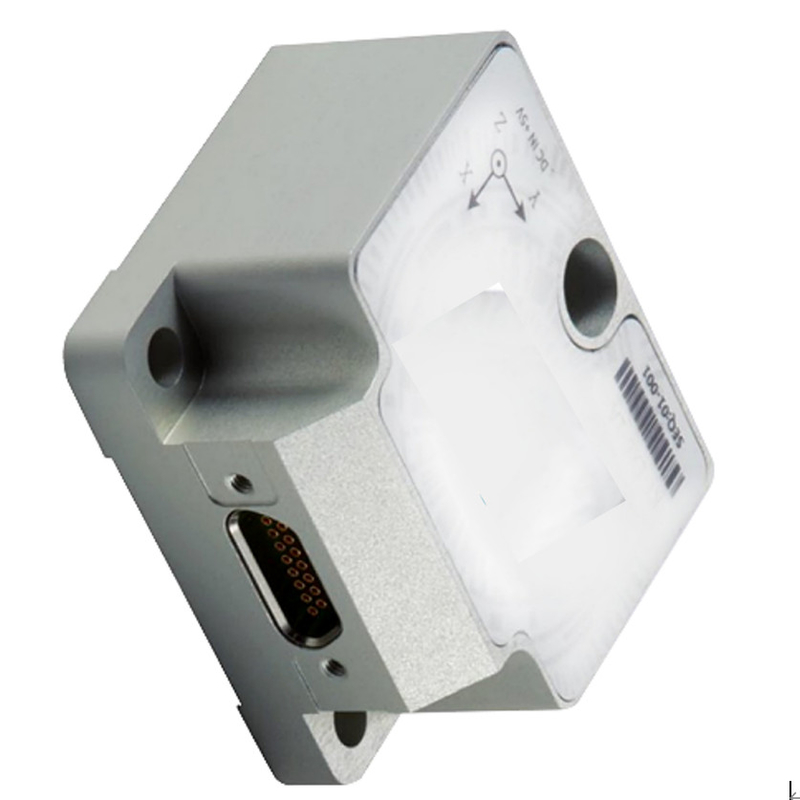

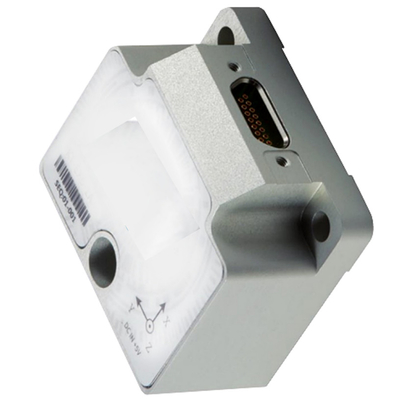

STIM210 Sensor IMU analógico, RS422 Micro giroscopio de bajo sesgo

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE ROHS

Nombre del producto:

IMU pura

rango de medición del giroscopio:

±400°/segundo

estabilidad de sesgo cero:

≤ 10 °/H

Paseo al azar:

≤ 0,2 °/√ H

Sensibilidad de aceleración de polarización cero:

≤ 1 °/H/G

Ancho de banda:

≤250Hz

Resaltar:

Descripción del Producto

Sensor IMU analógico STIM210 Micro Giroscopio Combinación Sensor IMU RS422 Baja Polarización

1.1.1 Especificaciones del giróscopo

Rango de medición: ± 400 °/s
Estabilidad de polarización cero (@ varianza de Allan): ≤ 1 °/H
Estabilidad de polarización cero (1s suavizado, 1σ, temperatura ambiente): ≤ 10 °/H
Error de polarización cero dentro del rango completo de temperatura: ≤ 20 °/H
Paseo aleatorio: ≤ 0.2 °/√ H
Repetibilidad de polarización cero: ≤10°/h
Sensibilidad a la aceleración de polarización cero: ≤ 1 °/H/G
Resolución: ≤ 0.001 °/s
No linealidad del factor de escala: ≤ 100 ppm
Repetibilidad del factor de escala: ≤ 100 ppm
Acoplamiento cruzado: ≤ 0.1%
Ancho de banda: ≤250Hz
Peso: (52 ± 5) G

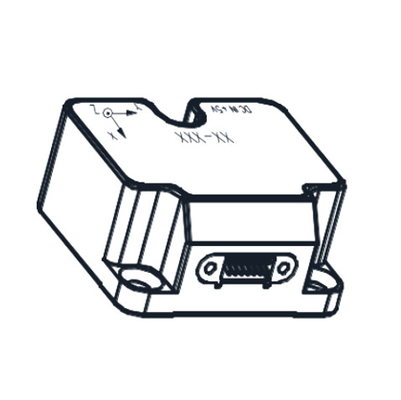

Dibujo de contorno del micro giróscopo

STIM210 Sensor IMU analógico, RS422 Micro giroscopio de bajo sesgo 0

Número de nodo	Definición de nodo	Tipo	Explicar
1	GND	SUMINISTRO	Tierra de alimentación (4)
2	ExtTrig	ENTRADA	Fuente de disparo externa (3)
3	VSUP	SUMINISTRO	Extremo positivo de la fuente de alimentación del producto, fuente de alimentación regulada CC + 5V
4	TxD+	SALIDA	Terminal positivo de la interfaz de salida RS422 del producto
5	TxD-	SALIDA	Terminal negativo de la interfaz de salida RS422 del producto
6	CHASIS	CHASIS	Producto aislado mecánicamente de la tierra de alimentación
7	GND	ENTRADA	Tierra de señal (4)
8	NRST	ENTRADA	Señal de reinicio (2)
9	RxD-	ENTRADA	Terminal negativo de la interfaz de recepción RS422 del producto
10	RxD+	ENTRADA	Terminal positivo de la interfaz de recepción RS422 del producto
