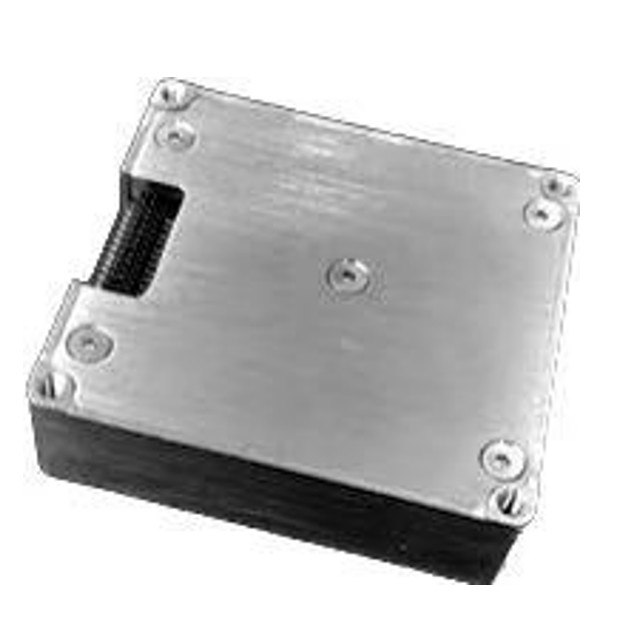

MEMS basó la unidad de medida de inercia con alto rendimiento

Name: MEMS basó la unidad de medida de inercia con alto rendimiento
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	16497
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS

Nombre del producto:

Unidad de medida inercial MEMS

Rango de medición:

±500º/s

estabilidad de sesgo cero:

1deg/h

Repetibilidad de polarización cero:

0,1 grado/s

ausencia de linealidad del factor del cale:

0.02%F

Gama del acelerómetro:

16G

estabilidad de sesgo cero:

0.5mg

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/mes

Resaltar:

Unidad de medida de inercia de ROHS

MEMS basó la unidad de medida de inercia

Giroscopio y acelerómetro de MEMS

Descripción del Producto

Unidad de Medición Inercial Basada en MEMS con un Giróscopo y Acelerómetro MEMS de Alto Rendimiento

1. Descripción general del producto

El 16497C-C0-IMU es una unidad de medición inercial (IMU) basada en tecnología de micromecanizado (MEMS) con un giróscopo MEMS y MEMS de alto rendimiento

El acelerómetro emite 3 velocidades angulares y 3 aceleraciones.

2. Características del producto

Giróscopo digital de tres ejes:
1. ± 500º/s rango de medición dinámico;
2. Estabilidad de polarización cero: 5 °/H (GJB, 10s), 1.0 °/H (ALLAN);
Acelerómetro digital triaxial:
1. ± 16 G rango de medición dinámico;
2. Estabilidad de polarización cero: 0.5mg (GJB, 10s), 0.1mg (ALLAN);
Alta fiabilidad: MTBF > 20000h;
Precisión garantizada dentro del rango de temperatura completo (-40 ℃ ~ 80 ℃): algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado;
Adecuado para trabajar en condiciones de vibración fuerte;
Interfaz 1 canal UART, 1 canal SPI, 1 canal CAN

3. Indicadores del producto

Parámetro		Condiciones de prueba	Valor mínimo Valor típico	Valor máximo	Unidad
	Rango de medición dinámico			500	º/s
	Estabilidad de polarización cero	Varianza de Allan Promedio de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante)	1.0 5		º/h º/h
Giroscopio	Polarización cero	Rango de polarización cero Cambio de polarización cero en todo el rango de temperatura ○ 1	±0.2 ±0.06		º/s º/s
	Factor de escala	Precisión del factor de escala No linealidad del factor de escala	0.3 0.02		% %FS
	Resolución		3.052×10⁻7		º/s/LSB
	Ancho de banda		200		Hz
	Rango de medición dinámico		16		g mg mg mg mg % %FS g/LSB Hz
	Estabilidad de polarización cero	Varianza de Allan Promedio de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante)	0.1 0.5
Acelerómetro	Polarización cero	Rango de polarización cero Cambio de polarización cero dentro del rango de temperatura completo, valor pico a pico ○ 1	2 2
	Factor de escala	Precisión del factor de escala No linealidad del factor de escala	0.3 0.02
	Resolución		1.221×10⁻8
	Ancho de banda		200
Interfaz de comunicación	SPI de 1 vía	Velocidad de transmisión	15		MHz

Parámetro		Condiciones de prueba	Valor mínimo	Valor típico	Valor máximo	Unidad
UART de 1 vía		Velocidad de transmisión		230.4		Kbps
CAN de 1 vía		Velocidad de transmisión			1	MHz
		SPI		200	1000	Hz
Frecuencia de muestreo		UART		200		Hz
		CAN		200		Hz
	Voltaje		3.0	3.3	3.6	V
Características eléctricas	Consumo de energía				1.5	W
	Ondulación	P-P			100	mV
Características estructurales	Tamaño		47×44×14			mm
	Peso		50			g
Entorno de uso	Temperatura de funcionamiento Temperatura de almacenamiento Vibración Impacto		-40		80	℃
			-45		85	℃
				20~2000Hz,
				6.06g
				1000g,0.5ms
Fiabilidad	MTBF		20000			h
	Tiempo de trabajo continuo		120			h

Definición de polaridad IMU

3 giroscopios y 3 acelerómetros se definen como se muestra en la figura a continuación, y la dirección de la flecha es positiva.
