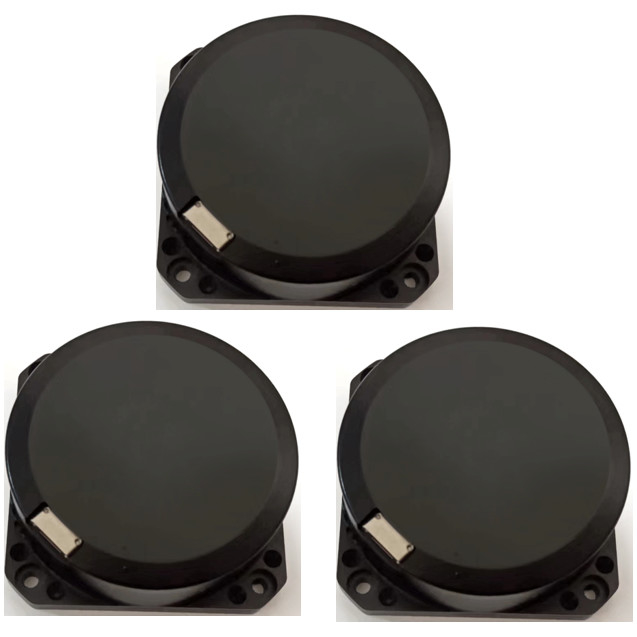

Rate Sensor angular de inercia, giroscopio óptico del efecto de Sagnac del lazo cerrado

Nombre De La Marca:	Firepower
Número De Modelo:	F98B
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	200/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Tamaño:

98×98×35m m

Hora de inicio:

minuto ≤3

estabilidad de sesgo cero:

≤0,02°/hora

Repetibilidad de polarización cero:

≤0,02°/hora

Coeficiente de paseo aleatorio:

≤0.001º/h1/2

No linealidad del factor de escala:

≤20 ppm

Detalles de empaquetado:

Caja de Sponge+

Capacidad de la fuente:

200/mes

Resaltar:

Efecto Rate Sensor angular de Sagnac

sensor del girocompás 20ppm

Giroscopio óptico del efecto de Sagnac

Descripción del Producto

Sensor a circuito cerrado del girocompás del giroscopio angular de inercia de Rate Sensor Optical Sagnac Effect

Este producto es un sensor de inercia de la tarifa angular basado en el efecto óptico de Sagnac, que se utiliza para medir el índice angular del portador a lo largo del eje sensible del producto. Una tarifa angular que detecta la unidad del producto es un anillo de fibra óptica, un circuito de detección a circuito cerrado digital se utiliza para extraer la diferencia de trayectoria óptica de la luz a la derecha y a la izquierda de la propagación causada por tarifa angular física externa y detectada por el anillo de fibra óptica, y mientras tanto, la señal de diferencia de trayectoria óptica se convierte en una señal del voltaje para la reacción a circuito cerrado y el control, para observar la modulación y la desmodulación de la señal, y el propósito de la detección de señal de alta precisión de la tarifa angular se alcanza.

Número de serie	Artículo de la prueba	Unidad	Requisitos técnicos
1	Dimensiones totales	milímetro	98×98×35
2	Hora de salida	minuto	≤3
3	Estabilidad diagonal cero (10 el alisar de s, 1σ)	º/h	≤0.02
4	repetibilidad del Cero-prejuicio	º/h	≤0.02
5	Coeficiente del paseo al azar	º/h1/2	≤0.001
6	Ausencia de linealidad del factor de posicionamiento	PPM	≤20
7	Repetibilidad del factor de posicionamiento	PPM	≤20
8	Temperatura de funcionamiento	℃	-40~+60
9	Temperatura de almacenamiento	℃	-50~+70
10	Rango dinámico	(°) /s	±300
11	Voltaje de fuente	V	+5V
12	Consumo de energía de estado estacionario	W	<4>

Tamaño

Dimensión total (milímetro): (98 ± 0,1) × DEL × (98 ± 0,1) (35 ± 0,1) (L × DEL × W H);

Dimensión de la instalación (milímetro): (80 ± 0,1) × (80 ± 0,1) (L × W), × 4 de Φ5.4mm

Rate Sensor angular de inercia, giroscopio óptico del efecto de Sagnac del lazo cerrado 0

Interfaz eléctrico de la conexión

Número del punto	Definición	Comentario
1,9	+5V	Entrada de la fuente de alimentación
2,10	Tierra	Tierra del poder
5	RXD+	Diferencial del girocompás que clasifica y que corrige
13	RXD-	Negativa que bloquea del diferencial del girocompás
6	TXD+	Positivo de la salida diferenciada del girocompás
14	TXD+	Negativa de la salida diferenciada del girocompás
3,4,7,8,11,12,15	--	Reservado
