IMU hizo salir la aceleración de inercia de la velocidad angular de AXIS de la unidad de medida de MEMS 3

Nombre De La Marca:	Firepower
Número De Modelo:	KT-EX6
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	500/mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS

Nombre del producto:

Unidad de medida inercial MEMS

Gama del girocompás:

±400º/s

estabilidad de sesgo cero:

10deg/h

Error diagonal:

1mg

Paseo al azar:

0.2°/√h

Gama del acelerómetro:

±10~100g

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/mes

Resaltar:

Unidad de medida de inercia de IMU MEMS

3 girocompás del acelerómetro de AXIS IMU

Girocompás en tiempo real del acelerómetro de IMU

Descripción del Producto

La gama grande IMU de la medida hizo salir 3 velocidades angulares y aceleraciones de AXIS en tiempo real

1. Descripción del producto

Consiste en el giroscopio ch.ip, microprocesador de MEMS del acelerómetro de MEMS con el circuito grande de la gama de la medida, de la recogida de la impulsión, el sensor de temperatura, el circuito del procesamiento de señales digitales, la estructura y el software. Se utiliza para medir la velocidad angular y la aceleración de las tres hachas del portador en tiempo real.

2. Características de producto

▶Repetibilidad de alta precisión, de poco ruido, buena

▶Error bajo de la rectificación de la vibración

▶Retraso bajo, energía baja

▶resistencia de choque: 5000g, 0.1ms

▶Algoritmo completo de la remuneración del factor del sensor

▶Tamaño pequeño, ligero, fácil instalar

▶Gama de la medida del acelerómetro: 100g

▶Acepte el arreglo para requisitos particulares del producto

IMU hizo salir la aceleración de inercia de la velocidad angular de AXIS de la unidad de medida de MEMS 3 0

3. indicadores del producto

parámetro		unidad	KT-EX6-1A	KT-EX6-1B	KT-EX6-1C	KT-EX6-1D
giroscopio	Gama	º/s	±400
	Bia. Estabilidad (el alisar de 1s, 1σ, temperatura ambiente)	°/h	10	10	5	5
	Error diagonal en la gama de temperaturas completa	°/h	20	20	10	10
	Paseo al azar	°/√h	0,2	0,2	0,15	0,15
	Bia. Repetibilidad	°/h	10	10	10	10
	Sensibilidad diagonal de la aceleración	°/h/g	1
	Resolución	°/h	2
	Ausencia de linealidad del factor de posicionamiento	PPM	100	100	50	50
	Repetibilidad del factor de posicionamiento	PPM	100	100	100	100
	Interconectado	%	0,1
	Ancho de banda	Herzios	250
Acelerómetro	Gama	g	±10~100g
	Error diagonal en la gama de temperaturas completa	magnesio	1; 6; 15		3; 6; 10
	Paseo al azar	m/s/√h	0,04; 0,2; 0,5		0,1; 0,2; 0,5
	Bia. Repetibilidad	magnesio	1; 3; 6		0,5; 2; 5
	Ausencia de linealidad del factor de posicionamiento	PPM	300
	Repetibilidad del factor de posicionamiento	PPM	100
	Ancho de banda	Herzios	100
Inclinómetro	Gama	g	±1.7
	Bia. Estabilidad (el alisar 1s)	magnesio	0,5
	Paseo al azar	m/s/√h	0,08
	Ausencia de linealidad del factor de posicionamiento	PPM	250
Otros	Voltaje de funcionamiento	V	5
	Consumo de energía	W	2
	Ondulación	milivoltio	100
	Gama de temperaturas de funcionamiento	℃	-45~85	-55~85	-45~85	-55~85
	Gama de temperaturas de almacenamiento	℃	-55~105	-60~125	-55~105	-60~125
	Vibración	--	10~2000Hz, 6.06g
	Resistencia de impacto	--	5000g, 0.1ms
	MTBF	h	20000
	Peso	g	55
	Medida	milímetro	44.8×38.6×20
	Interfaz	--	RS-422

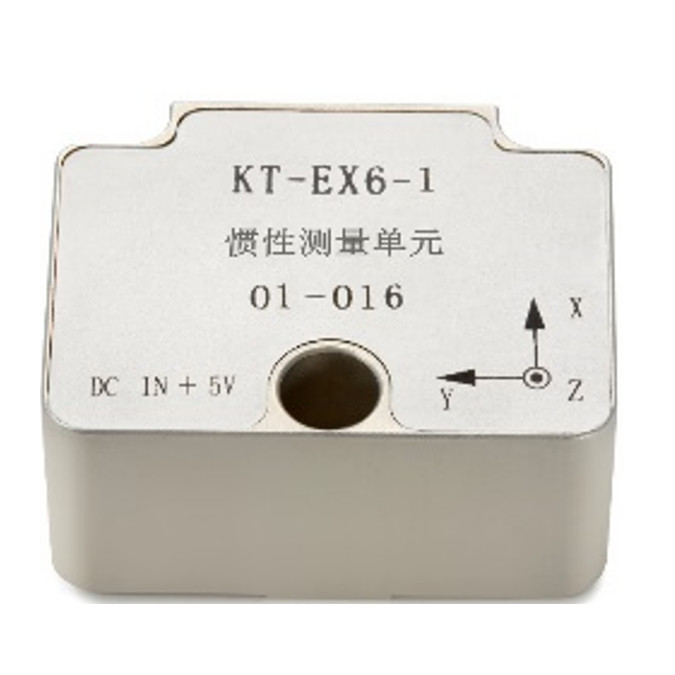

Definición de la polaridad de IMU

3 girocompases y 3 acelerómetros se definen tal y como se muestra en de la figura abajo, y la dirección de la flecha es positiva.
