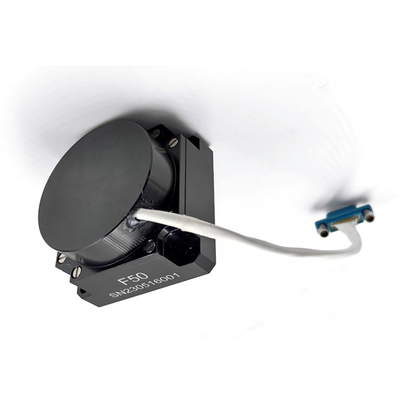

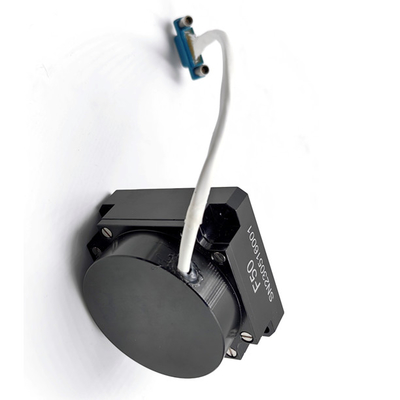

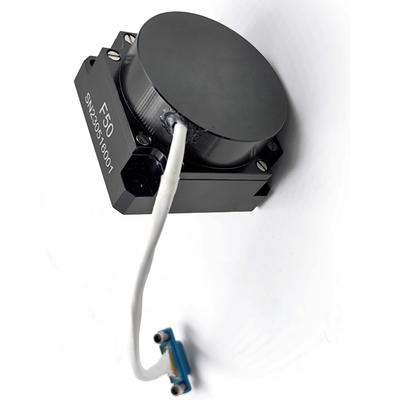

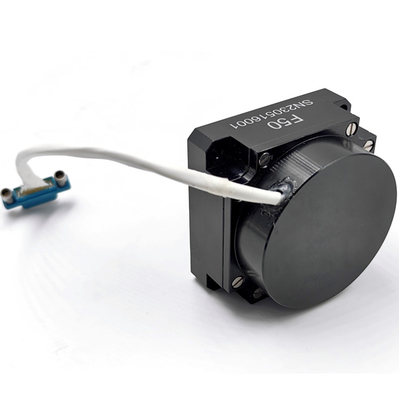

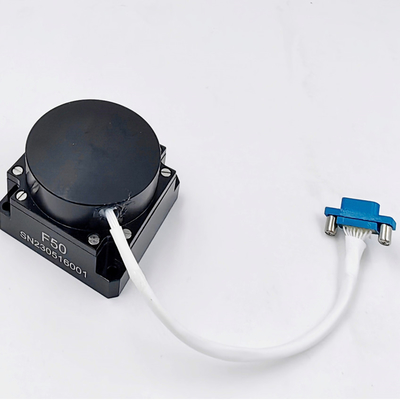

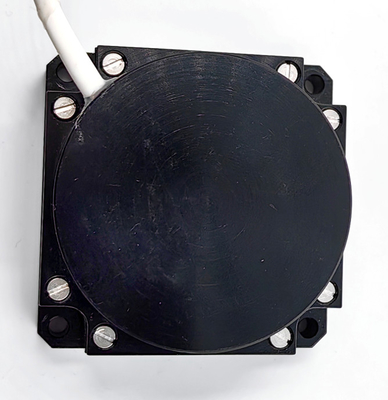

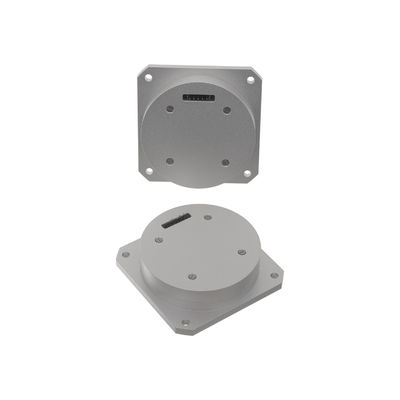

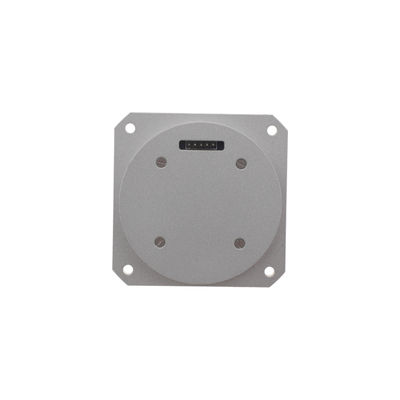

Comienzo rápido 0.1 Deg/H Bias Optical Gyro Sensor Navegación Niebla Transductor de velocidad angular

Nombre De La Marca:	Firepower
Número De Modelo:	F50A
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	200/month

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Rango de medición:

-500°/s~+500°/s

Repetibilidad de polarización cero:

<=0,1°/hora

estabilidad de sesgo cero:

<=0,1°/hora

Ancho de banda:

> 200 Hz

Tiempo de inicialización:

<5s>

Modo de comunicación:

RS422

Operating Temperature:

-45℃~+60℃

Temperatura de almacenamiento:

-55℃~+75℃

No linealidad del factor de escala:

<50 ppm

Repetibilidad por factores de escala:

<50 ppm

Válvula de alimentación:

5 V

Detalles de empaquetado:

Caja de Sponge+

Capacidad de la fuente:

200/month

Resaltar:

giroscopio óptico de arranque rápido

0.1 grados por hora de giroscopio óptico

giroscopio de fibra de arranque rápido

Descripción del Producto

Sensor giroscópico óptico de sesgo de 0.1 grados/H de inicio rápido para transductor de velocidad angular de navegación FOG

Especificaciones del producto

Atributo	Valor
Rango de medición	-500°/s~+500°/s
Repetibilidad de sesgo cero	<=0.1°/h
Estabilidad de sesgo cero	<=0.1°/h
Ancho de banda	>200Hz
Tiempo de inicialización	<5S
Modo de comunicación	RS422
Temperatura de funcionamiento	-45℃～+60℃
Temperatura de almacenamiento	-55℃～+75℃
No linealidad del factor de escala	<50ppm
Repetibilidad del factor de escala	<50ppm
Tensión de alimentación	5v

Descripción general del producto

Este producto es un sensor de velocidad angular inercial basado en el efecto óptico de Sagnac, que se utiliza para medir la velocidad angular del portador a lo largo del eje sensible del producto. La unidad de detección de velocidad angular del producto es un anillo de fibra óptica, se adopta un circuito de detección digital de bucle cerrado para extraer la diferencia de trayectoria óptica de la luz de propagación en el sentido de las agujas del reloj y en sentido contrario causada por la velocidad angular física externa, que es detectada por el anillo de fibra óptica, y al mismo tiempo, una señal de voltaje convertida a partir de una señal de diferencia de trayectoria óptica se somete a retroalimentación y control de bucle cerrado, de modo que se realiza la modulación y demodulación de la señal, y se logra el propósito de la detección de la señal de velocidad angular.

Este producto se compone de una unidad de detección de velocidad angular óptica y una unidad de detección de señal, que proporciona información de incremento angular de un solo eje e información de temperatura interna. Los productos son principalmente adecuados para aplicaciones como sistemas de navegación inercial de precisión media, sistemas de posicionamiento y orientación y sistemas de estabilización servo.

Parámetros técnicos

Parámetro	Unidad	Especificación
Dimensiones generales	mm	50×50×32
Tiempo de inicio	s	5
Estabilidad de sesgo cero (suavizado de 10 s)	(°)/h	≤0.1
Repetibilidad de sesgo cero	(°)/h	≤0.1
Coeficiente de paseo aleatorio	(º)/h1/2	≤0.01
No linealidad del factor de escala	ppm	≤50
Repetibilidad del factor de escala	ppm	≤50
Temperatura de funcionamiento	℃	-40~+70
Temperatura de almacenamiento	℃	-50~+70
Rango dinámico	(°)/s	±500
Tensión de alimentación	V	+5V
Consumo de energía en estado estacionario (temperatura completa)	W	<4
Ancho de banda	Hz	≥200

Componentes del producto

La unidad de trayectoria óptica comprende una fuente de luz SLD, un anillo de fibra óptica, un modulador de fase óptica integrado, un acoplador de fibra óptica y un detector óptico
La unidad de circuito comprende un circuito de conducción de fuente de luz y una placa de circuito de señal de detección y control
Piezas estructurales del giroscopio

Dimensión total (mm): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (L × W × H)

Dimensión de instalación (mm): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2mm × 4

Precauciones importantes

Evite las operaciones frecuentes de encendido/apagado para evitar la degradación del rendimiento y la reducción de la vida útil
Compruebe el sistema de alimentación antes de encenderlo para asegurarse de que no haya cortocircuitos entre los puntos eléctricos o entre la carcasa del giroscopio y los puntos eléctricos
Consulte al fabricante para cualquier operación anormal; está prohibido el desmontaje o la reparación no autorizados
Manipule con cuidado durante el uso y el transporte, ya que se trata de un instrumento de precisión
Asegúrese de la conexión correcta de las líneas de señal de entrada/salida y las líneas de alimentación
Implemente medidas antiestáticas al manipular el producto
Mantenga la intensidad del campo magnético circundante por debajo de 1 Gs

Descargar el manual del producto (PDF)
