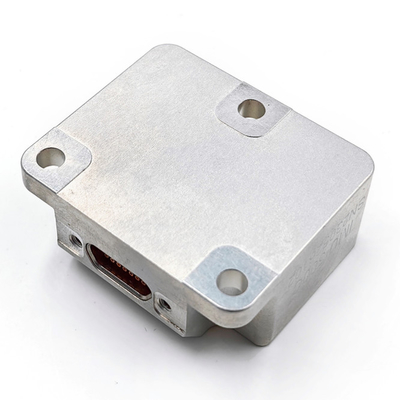

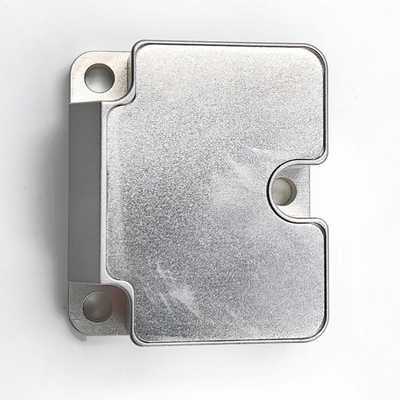

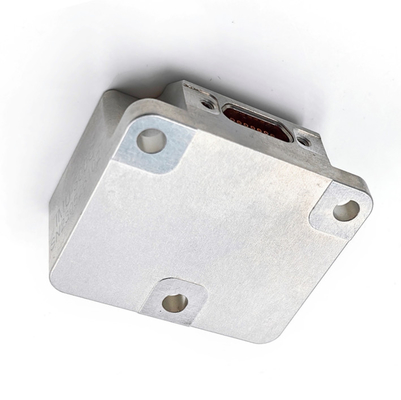

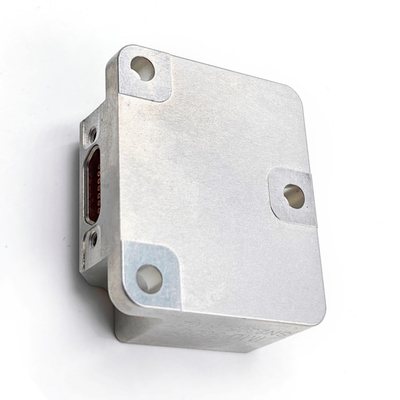

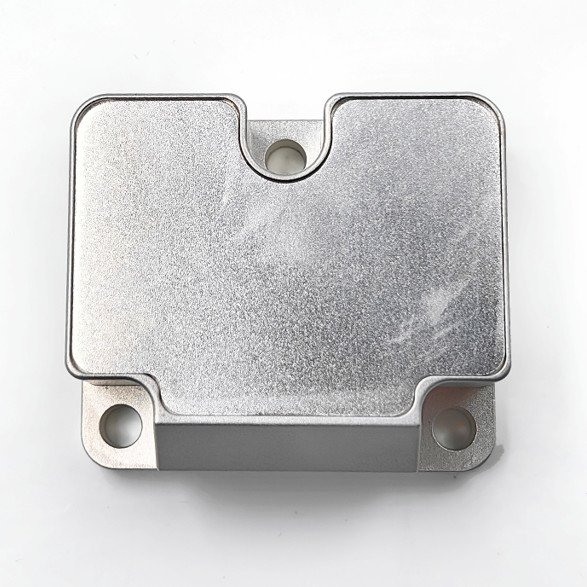

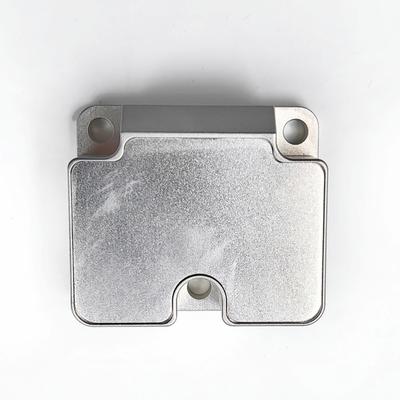

Unidad de medición de inercia Imu acelerómetro giroscópio basado en tecnología de micro-máquina Mems

Nombre De La Marca:	Firepower
Número De Modelo:	La UIM300C
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

CE ROHS

Nombre del producto:

Unidad de medición inercial

rango de medición del giroscopio:

±500º/s

Estabilidad de polarización cero del giroscopio:

0.3 grados por hora

Caminata aleatoria angular:

0.06 grados /√h

Gama del acelerómetro:

16G

Estabilidad del sesgo acc:

0.02 mg

Factor de escala:

0.02%FS

Ancho de banda:

200HZ

Producción:

RS422

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/MONTH

Resaltar:

r422 giroscopio de acelerómetro

Memes imu acelerómetro giroscopio

Memes Imu acelerómetro giroscopio

Descripción del Producto

Unidad de medición inercial (IMU) basada en la tecnología de micromecanización (MEMS)

1. Resumen del producto

El IMU300C-A0-IMU es una unidad de medición inercial (IMU) basada en tecnología de micromecanización (MEMS), con giroscopio MEMS de alto rendimiento incorporado y acelerómetro MEMS,con 3 velocidades angulares y 3 aceleraciones.
El IMU300C-A0-IMU presenta una alta fiabilidad y una gran adaptabilidad al medio ambiente.buscador y otros campos.

2Características del producto

El sistema de visualización de la luz se utilizará para la obtención de imágenes de la luz.
1. el rango de medición dinámica de ± 500o/s;
2. Estabilidad de sesgo cero: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Acelerómetro digital triaxial:
1. ± 16 G de rango de medición dinámico;
2. Estabilidad en condiciones de sesgo cero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
La velocidad máxima de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a una velocidad de transmisión de un vehículo a otra.
Precisión garantizada dentro del rango de temperatura completo (-40 °C ~ 80 °C): algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado;
Apto para trabajar en condiciones de vibración fuerte;
Interfaz RS422 de una vía
Compatible con STIM300

3- Área de aplicación

UAV tácticos e industriales
Municiones inteligentes
Buscador

4Indicadores de productos

Cuadro 1 Índice de rendimiento del producto

Parámetro		Condiciones de ensayo	Precisión del diseño	Unidad
El giroscopio	Rango de medición dinámico	-	± 500	el número de
	Estabilidad del sesgo	Variación de Allan (rango de 500 °/s, temperatura normal)	0.3	o/h
	Estabilidad del sesgo	media de 10 s (-40 °C ~ + 80 °C, temperatura constante),	3.0	o/h
	Prejuicios	Rango de sesgo cero	0.1	el número de
		Variación de sesgo cero en todo el rango de temperaturas	0.01	el número de
		Inicio de la repetibilidad	0.005	el número de
		Efecto de la aceleración lineal en el sesgo	0.002	el número de unidades de producción
		Influencia de la vibración en el Bias, cambio antes y después de la vibración	0.002	el número de unidades de producción
		Influencia de la vibración en el Bias, cambio antes y durante la vibración	0.001	el número de unidades de producción
	Factor de escala	Precisión del factor de escala	0.1	%
	Factor de escala	No linealidad del factor de escala	0.01	% FS
	Paseo aleatorio angular	-	0.06	°/√h
	Ancho de banda	-	200	HZ
Acelerómetro	Rango de medición dinámico	-	16	G
	Estabilidad del sesgo	Variancia de Allan (rango de 16 g, temperatura normal)	0.02	En mg
	Estabilidad del sesgo	La media de 10 s (-40 °C ~ + 80 °C, temperatura constante)	0.03	En mg
	Prejuicios	Rango de sesgo cero	1	En mg
		Variación de sesgo cero en todo el rango de temperaturas	1	En mg
		Inicio de la repetibilidad	0.2	En mg
	Factor de escala	Precisión del factor de escala	0.3	%
	Factor de escala	No linealidad del factor de escala	0.02	% FS
	Velocidad de paseo aleatorio	-	0.08	El valor de las emisiones de gases de efecto invernadero
	Ancho de banda	-	200	HZ
Interfaz de comunicación	Dirección única SR422	Tasa de Baud	460.8	frecuencia de radio
Interfaz de comunicación	Frecuencia de muestreo	UART	1000	HZ
Características eléctricas	Válvula de tensión	-	5	V.
	Consumo de energía	-	1.5	No
	La corriente	¿Qué es eso?	150	MV
Características estructurales	Tamaño	-	38.6 por 44.6 por 21.5	En el caso de los
Características estructurales	Peso	-	65 ± 2	G
Medio ambiente de uso	Temperatura de funcionamiento	-	-40 ~ 80	°C
	Temperatura de almacenamiento	-	-45 ~ 85	°C
	Vibración	-	20 ~ 2000 Hz,6.06 g
	Impacto	-	6 000 g,0.5 ms
Confiabilidad	El número de unidades	-	20000	h
Confiabilidad	Tiempo de trabajo continuo	-	120	h

1Interfaz eléctrica

El conector eléctrico del producto IMU300C-A0-IMU es J30J-15 TJL, y la definición y asignación de los contactos específicos se muestran en el cuadro siguiente:

Número de puntadas	Nombre	El tipo	En el caso de la
1	¿Qué es esto?	Producción	El número de teléfono:
2	¿Qué es eso?	Ingreso	El número de teléfono:
3	TST_1	Producción
4	Título del producto	Producción
5	El RST	Ingreso
6	El GND	Ingreso
7	Repuesto
8	VCC_5V	Fuente de energía	+5v
9	TxD+	Producción	El número de teléfono:
10	RxD+	Ingreso	El número de teléfono:
11	ExtTrig	Ingreso	Entrada síncrona de 5 V
12	El GND	Ingreso
13	El GND	Ingreso
14	Repuesto
15	El GND	Terreno de potencia

Tamaño
