16g Aceleración Giroscopio 200hz Sensor Imu Bajo Desfase 3 Ejes

Nombre De La Marca:	Firepower
Número De Modelo:	La UIM300C
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T, L/C
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

CE ROHS

Nombre del producto:

Unidad de medición inercial

rango de medición del giroscopio:

±500º/s

Estabilidad de polarización cero del giroscopio:

0.3 grados por hora

Caminata aleatoria angular:

0.06 grados /√h

Gama del acelerómetro:

16G

Estabilidad del sesgo acc:

0.02 mg

Factor de escala:

0.02%FS

Ancho de banda:

200HZ

Producción:

RS422

Detalles de empaquetado:

esponja/caja

Capacidad de la fuente:

500/MONTH

Resaltar:

Sensor de imu de 3 ejes

Sensor de imu de desplazamiento bajo de 200 Hz

Sensor de imu de 200 Hz

Descripción del Producto

Sensor IMU IMU de giroscopio de aceleración de 16 g y bajo desplazamiento

Características del producto

Giroscopio digital de tres ejes:
1. Rango de medición dinámico de ± 500º/s;
2. Estabilidad de polarización cero: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN);
Acelerómetro digital triaxial:
1. Rango de medición dinámico de ± 16 G;
2. Estabilidad de polarización cero: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Alta fiabilidad: MTBF > 20000h;
Precisión garantizada dentro del rango de temperatura completo (-40 ℃ ~ 80 ℃): algoritmo de calibración y compensación de temperatura de alto rendimiento incorporado;
Adecuado para trabajar en condiciones de vibración fuerte;
Interfaz RS422 de 1 vía
Compatible con STIM300

Indicadores del producto

Parámetro		Condiciones de prueba	Precisión del diseño	Unidad
Giroscopio	Rango de medición dinámico	-	±500	º/s
	Estabilidad de polarización	Varianza de Allan (rango de 500 °/s, temperatura normal)	0,3	º/h
	Estabilidad de polarización	Promedio de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante),	3,0	º/h
	Polarización	Rango de polarización cero	0,1	º/s
		Variación de polarización cero en todo el rango de temperatura	0,01	º/s
		Repetibilidad de inicio	0,005	º/s
		Efecto de la aceleración lineal sobre la polarización	0,002	º/s/g
		Influencia de la vibración en la polarización, cambio antes y después de la vibración	0,002	º/s/g
		Influencia de la vibración en la polarización, cambio antes y durante la vibración	0,001	º/s/g
	Factor de escala	Precisión del factor de escala	0,1	%
	Factor de escala	No linealidad del factor de escala	0,01	%FS
	Paseo aleatorio angular	-	0,06	°/√hr
	Ancho de banda	-	200	Hz
Acelerómetro	Rango de medición dinámico	-	16	g
	Estabilidad de polarización	Varianza de Allan (rango de 16 g, temperatura normal)	0,02	mg
	Estabilidad de polarización	Promedio de 10 s (-40 ℃ ~ + 80 ℃, temperatura constante)	0,03	mg
	Polarización	Rango de polarización cero	1	mg
		Variación de polarización cero en todo el rango de temperatura	1	mg
		Repetibilidad de inicio	0,2	mg
	Factor de escala	Precisión del factor de escala	0,3	%
	Factor de escala	No linealidad del factor de escala	0,02	%FS
	Paseo aleatorio de velocidad	-	0,08	m/s/√hr
	Ancho de banda	-	200	Hz
Interfaz de comunicación	SR422 de 1 vía	Velocidad en baudios	460,8	MHz
Interfaz de comunicación	Frecuencia de muestreo	UART	1000	Hz
Características eléctricas	Voltaje	-	5	V
	Consumo de energía	-	1,5	W
	Ondulación	P-P	150	mV
Características estructurales	Tamaño	-	38,6×44,6×21,5	mm
Características estructurales	Peso	-	65±2	g
Entorno de uso	Temperatura de funcionamiento	-	-40~80	℃
	Temperatura de almacenamiento	-	-45~85	℃
	Vibración	-	20~2000Hz,6.06g
	Impacto	-	6000g,0.5ms
Fiabilidad	MTBF	-	20000	h
Fiabilidad	Tiempo de trabajo continuo	-	120	h

Descripción general del producto

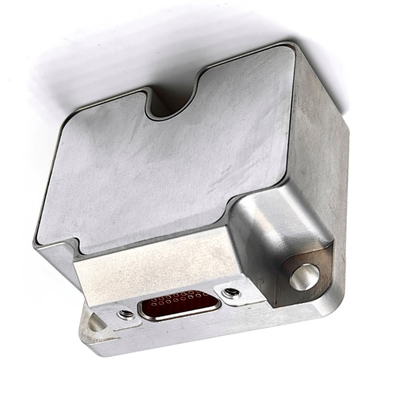

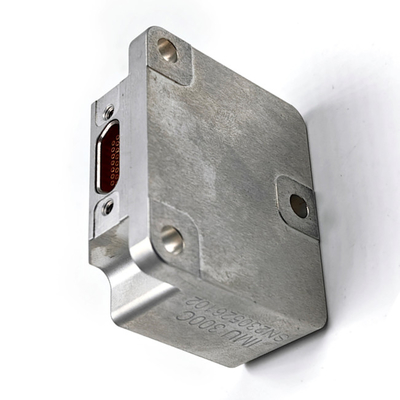

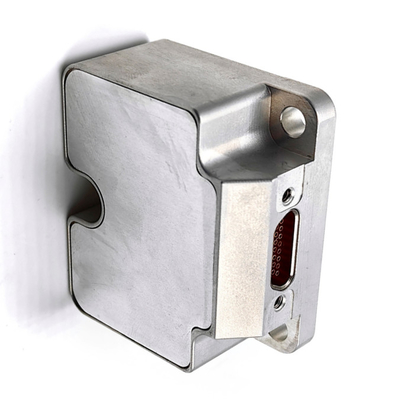

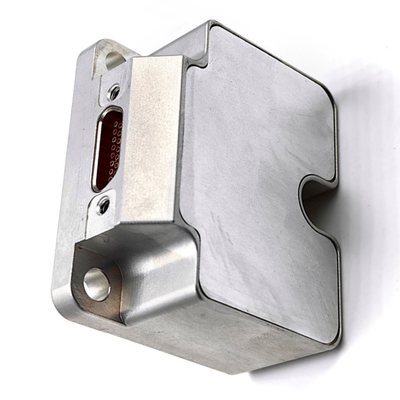

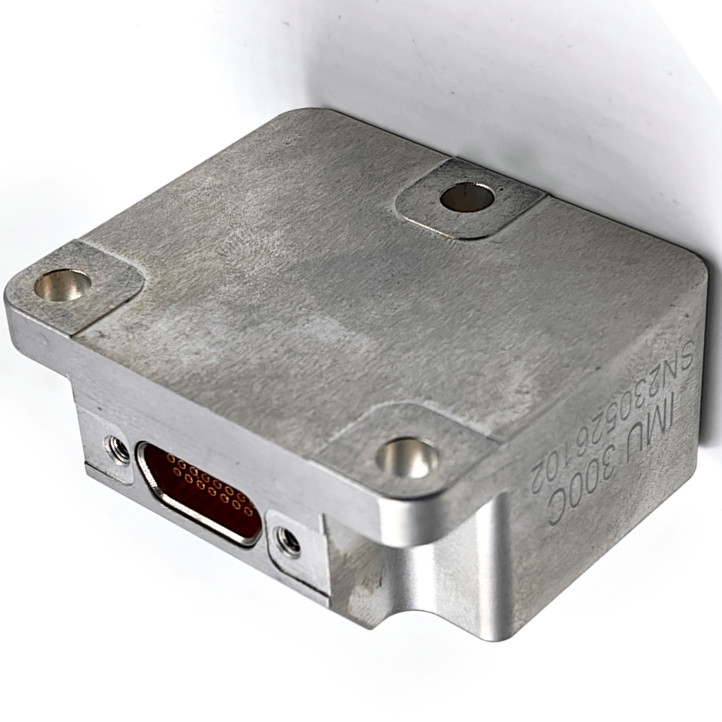

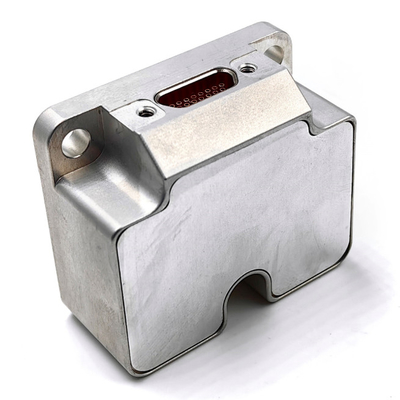

La IMU300C-A0-IMU es una unidad de medición inercial (IMU) basada en tecnología de micromecanizado (MEMS), con giroscopio MEMS y acelerómetro MEMS de alto rendimiento integrados, que emite 3 velocidades angulares y 3 aceleraciones.

Interfaz eléctrica

El conector eléctrico del producto IMU300C-A0-IMU es J30J-15 TJL, y la definición y asignación de contacto específica se muestran en la siguiente tabla:

Número de puntada	Nombre	Tipo	Observación
1	TxD-	Salida	RS422
2	RxD-	Entrada	RS422
3	TST_1	Salida
4	TOV_1	Salida
5	RST	Entrada
6	GND	Entrada
7	Repuesto
8	VCC_5V	Fuente de alimentación	+5v
9	TxD+	Salida	RS422
10	RxD+	Entrada	RS422
11	ExtTrig	Entrada	Entrada síncrona 5V
12	GND	Entrada
13	GND	Entrada
14	Repuesto
15	GND	Toma de tierra de alimentación
