Sistema integrado de navegación inercial de alta precisión con giroscopio y acelerómetro MEMS incorporados

Name: Sistema integrado de navegación inercial de alta precisión con giroscopio y acelerómetro MEMS incorporados
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100C-C0
Price: 5,000.00 USD
Availability: InStock

Nombre De La Marca:	Firepower
Número De Modelo:	INS100C-C0
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	En el caso de las empresas de servicios de telecomunicaciones:

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Certificación:

Gama del girocompás:

± 450°/s

Estabilidad de polarización giroscópica:

≤0,5°/hora

Gama del acelerómetro:

± 16 g

sesgo del acelerómetro:

≤ 100 ug

Liderear Punteria:

0.1 °/L (RMS)

Precisión de actitud:

0.05° ((RMS)

Precisión de la velocidad horizontal:

0.05m/s

Interfaz:

RS232/RS422

Peso:

≤ 200 g

Tamaño:

80*60*38 mm

Detalles de empaquetado:

esponja/caja

Resaltar:

Sistema de navegación inercial de alta precisión

Sistema de navegación por inercia giroscópica MEMS

Sistema de navegación por inercia del acelerómetro

Descripción del Producto

Sistema integrado de navegación inercial de alta precisión con giroscopio MEMS incorporado y acelerómetro

Descripción del producto

INS100C-C0 El sistema de navegación integrado cuenta con un giroscopio MEMS y un acelerómetro de alto rendimiento integrados, que pueden recibir datos GNSS internos, realizar una fusión de múltiples sensores y un algoritmo de navegación integrado.y tengan capacidad de navegación inercial a corto plazo cuando el GNSS no sea válido..

El producto tiene una alta fiabilidad y una gran adaptabilidad al medio ambiente.los productos pueden utilizarse ampliamente en los campos de los vehículos aéreos no tripulados tácticos e industriales, vehículos no tripulados, naves no tripuladas, bombas guiadas de aviación, municiones inteligentes, cohetes, comunicación móvil, mapeo, buscador y plataforma estable.

Función principal

El sistema de navegación integrado puede utilizar la información de navegación por satélite recibida internamente para llevar a cabo la navegación integrada, y la salida de la información del portador, tales como la inclinación, el rollo,el título, posición, velocidad, tiempo y similares; después de perder la señal del satélite, emite la posición, velocidad y información de posición de la solución inercial,y tiene una cierta función de mantenimiento de la precisión de navegación en poco tiempo.

Parámetros técnicos

Proyecto		Las mediciones (RMS)	En el caso de la
Precisión del rumbo	GNSS doble	0.1°	Línea de base de 2 m
	GNSS único	0.1°
	Mantenga la exactitud	≤ 0,3°	Fallo del GNSS 0,5 horas
Precisión de la actitud	GNSS es válido	0.05°
Precisión de la actitud	Mantenga la exactitud	≤ 0,3°	Fallo del GNSS 0,5 horas
Precisión de posicionamiento horizontal	GNSS es válido	1.2m	Punto único L1/L2
	GNSS es válido	2 cm + 1 ppm	RTK
	Mantenga la exactitud	≤ 1 nm	Fallo del GNSS 10 minutos
Precisión de la velocidad horizontal	GNSS es válido	0.05m/s
El giroscopio	Rango de medición	± 450°/s
El giroscopio	Estabilidad de sesgo cero	≤ 0,5°/h	Promedio de 10 s
Acelerómetro	Rango de medición	± 16 g
Acelerómetro	Estabilidad de sesgo cero	≤ 100 μg	Promedio de 10 s
Interfaz de comunicación	Se trata de un sistema de seguridad.	Ruta 1	el número de unidad de control de la unidad de control de la unidad de control de la unidad de control; el odómetro
Interfaz de comunicación	El número de teléfono:	Ruta 1
Características eléctricas	Válvula de tensión	9 ~ 36VDC
	Consumo de energía	≤ 6 W
	La corriente	100 mV	¿Qué es eso?
Características estructurales	Tamaño	Las demás partidas de la caja:
Características estructurales	Peso	≤ 200 g
Medio ambiente de uso	Temperatura de funcionamiento	-40°C~+60°C
	Temperatura de almacenamiento	-45°C ~ +70°C
	Vibración	20 ~ 2000 Hz,6.06 g
	Impacto	30 g, 11 ms
Confiabilidad	El número de unidades	30000 horas
Confiabilidad	Tiempo de trabajo continuo	> 24 horas

Dibujo de contorno

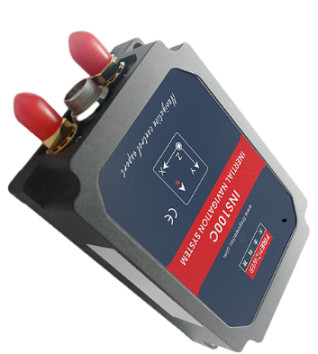

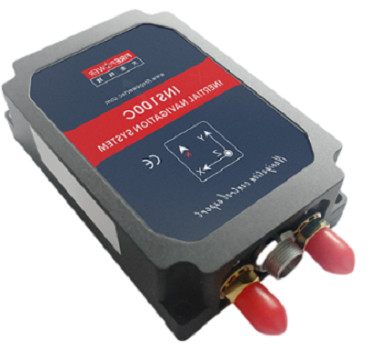

Fotografía detallada

Pago y envío

Sistema integrado de navegación inercial de alta precisión con giroscopio y acelerómetro MEMS incorporados 3

Sistema integrado de navegación inercial de alta precisión con giroscopio y acelerómetro MEMS incorporados 4

Sistema integrado de navegación inercial de alta precisión con giroscopio y acelerómetro MEMS incorporados 5
