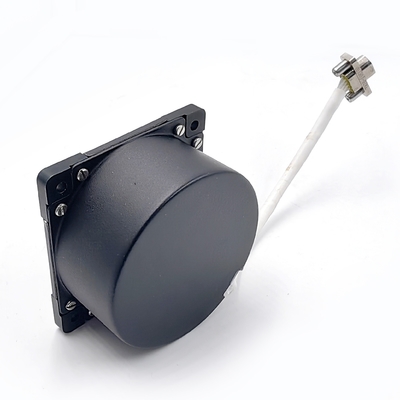

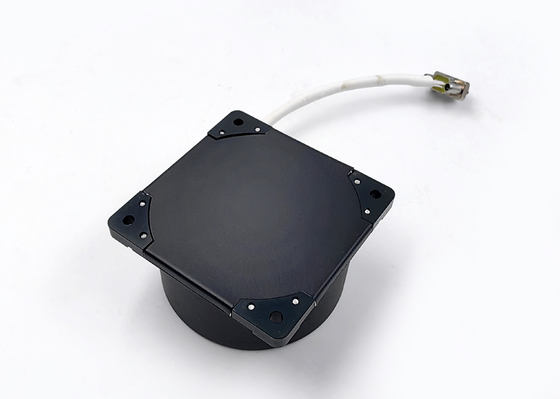

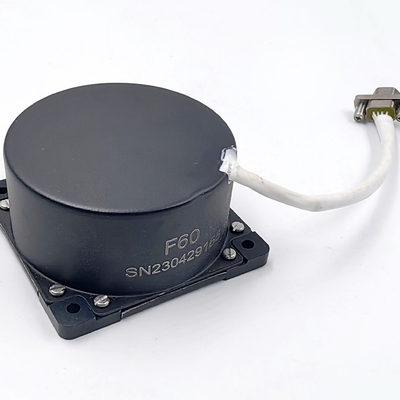

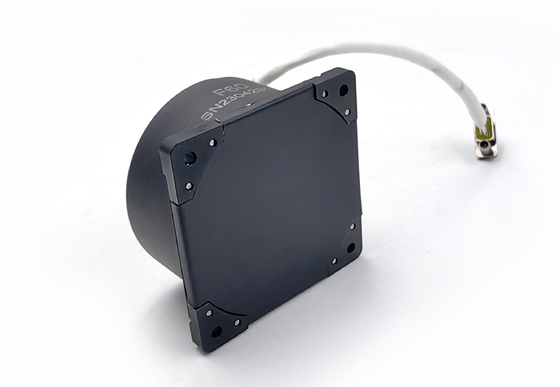

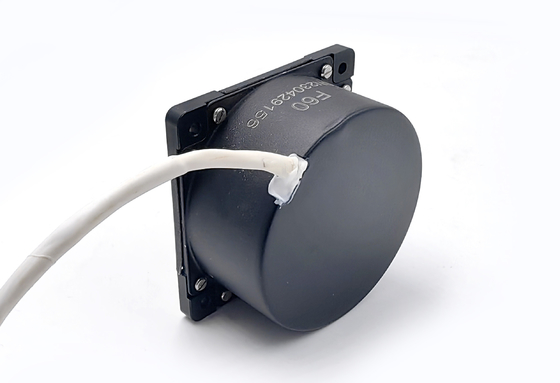

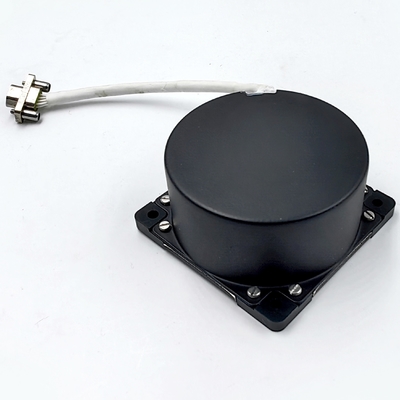

Giroscopio óptico de fibra óptica de bucle cerrado de tamaño pequeño Estabilidad de sesgo cero 0,2 ~ 0,8 ° /

Nombre De La Marca:	Firepower
Número De Modelo:	F60A
Cuota De Producción:	1 PCS
Precio:	US$2,500.00-3,500.00
Condiciones De Pago:	L/C, T/T
Capacidad De Suministro:	500 piezas al mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

Medición de la rnge:

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de

estabilidad de sesgo cero:

≤ 0,05°/h, 10 segundos

Repetibilidad de polarización cero:

≤ 0,05°/h

Coeficiente de paseo aleatorio:

≤ 0,006o/√h

No linealidad del factor de escala:

≤50ppm

Repetibilidad por factores de escala:

≤50ppm

Asimetría del factor de escala:

≤50ppm

Hora de inicio:

≤ 1 s

Ancho de banda:

500Hz

Fuente de alimentación:

Las partidas de los componentes de las máquinas de ensamblaje

El poder:

≤6W

Temperatura de funcionamiento:

-40 °C hasta +70 °C

Temperatura de almacenamiento:

-55~+85°C

Vibración:

20~2000 Hz, 0,06 g2/Hz

Impacto:

30 g, 11 ms

Tasa de Baud:

921600 ((Personalizable) bps

Modo de salida:

RS-422

Conector:

El número de unidades de producción de las unidades de producción de las unidades de producción de l

Dimensiones generales:

60 mm*60 mm*32 mm

Dimensiones de la instalación:

52 mm*52 mm

Detalles de empaquetado:

esponja y caja

Capacidad de la fuente:

500 piezas al mes

Resaltar:

Giroscopio de fibra óptica de tamaño pequeño

giroscopio de fibra óptica de bucle cerrado

Descripción del Producto

Información básica.

Modelo no.

F60: el número de datos

Medir las cantidades del eje

No casado

Grado de exactitud

≤ 0,05°/H

Clasificación de propiedad intelectual

Protección IP67

Certificación

Sección 2

Personalizado

Factor de escala de no linealidad

Se aplicará el procedimiento siguiente:

Asimetría del factor de escala

El valor de las emisiones de CO2

Repetibilidad del factor de escala

El valor de las emisiones de CO2

Rango dinámico

300 °C;/S

Estabilidad de sesgo cero

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Ancho de banda

> 200 Hz

Paquete de transporte

Esponja y caja

Especificación

Se trata de una prueba de la calidad de los productos.

Código del SH

9031809090

Capacidad de producción

500 al mes

Descripción del producto

Efectos de Sagnac ópticos de eje único Giroinercia de la velocidad angular de la niebla Giroscopio

Este documento especifica los requisitos y métodos para el uso y el mantenimiento del giroscopio de fibra óptica FOG-60 (producto en abreviatura).
Introducción del producto
1 Principio de funcionamiento, función y ámbito de aplicación del producto
1.1 Funcionamiento Este producto es un sensor de velocidad angular inercial basado en el efecto óptico de Sagnac, utilizado para medir la velocidad angular del portador a lo largo del eje sensible del producto.La unidad de detección de velocidad angular del producto es un anillo de fibra óptica, y se adopta un circuito de detección digital de circuito cerrado para extraer la diferencia de trayectoria óptica de la luz que se propaga en el sentido de las agujas del reloj y en el sentido contrario causada por la velocidad angular física externa,que es detectado por el anillo de fibra ópticaAl mismo tiempo, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Función Este producto está compuesto por una unidad óptica de detección de velocidad angular y una unidad de detección de señal, que proporcionan información de incremento angular de un solo eje e información de temperatura interna.
1.3 Ámbito de aplicación Los productos son principalmente adecuados para aplicaciones tales como sistemas de navegación inercial de mediana precisión, sistemas de posicionamiento y orientación y sistemas de estabilización por servo.
2 Composición Los componentes principales del producto son los siguientes: a) La unidad de vía óptica comprende una fuente de luz SLD, una red de fibra óptica, un modulador de fase óptico integrado,un acoplador de fibra óptica y un detector óptico,La unidad de circuito consta de un circuito de conducción de la fuente de luz y una placa de circuito de detección y control de señales.
3 Aspecto y dimensión de la instalación Dimensión general (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × P × H); Dimensión de la instalación (mm): (50 ± 0,1) × (50 ± 0,1) (L × P), Φ3,2 mm × 4,
En la figura 1 se muestra que el

Giroscopio óptico de fibra óptica de bucle cerrado de tamaño pequeño Estabilidad de sesgo cero 0,2 ~ 0,8 ° / 0

Giroscopio óptico de fibra óptica de bucle cerrado de tamaño pequeño Estabilidad de sesgo cero 0,2 ~ 0,8 ° / 0

Rendimiento principal
Parámetros Véanse los principales parámetros de rendimiento del producto para más detalles.
Cuadro 1 Principales parámetros de rendimiento

Número de serie	Punto de ensayo	Unidad	Requisitos técnicos
1	Dimensiones generales	En el caso de los	60 × 60 × 31
2	Tiempo de inicio	el	5
3	Estabilidad de sesgo cero (10 segundos de suavizado, 1σ)	o/h	≤ 01
4	Repetibilidad con sesgo cero	o/h	≤ 01
5	Coeficiente de desplazamiento aleatorio	o/h1/2	≤ 001
6	No linealidad del factor de escala	ppm	≤ 50 años
7	Repetibilidad por factores de escala	ppm	≤ 50 años
8	Temperatura de funcionamiento	oC	-40 ~ + 700
9	Temperatura de almacenamiento	oC	-50 ~ +70
10	Rango dinámico	(°) /s	± 1000
11	Tensión de alimentación	V.	+5
12	Consumo de energía en estado estacionario	No	El valor de las emisiones

Requisitos de energía

Número de serie	Nombre	Solicitud
1	Precisión de la fuente de alimentación	± 5 por ciento
2	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	20 mV
3	Corriente de suministro	> 1,5 A

Interfaz de conexión eléctrica

Número del punto central	Definición	Comentario
1	+5V	Entrada de la fuente de alimentación
2	El GND	Terreno de potencia
3	- ¿Qué quieres decir?	Reservado
4	RXD+	Sortado y corrección por girodiferencial
5	TXD+	Giro RS422 de salida positiva
6	+5V	Entrada de la fuente de alimentación
7	El GND	Terreno de potencia
8	- ¿ Qué es eso?	Giro diferencial de entrada negativo
9	- ¿ Qué es esto?	Salida de giroscopio RS422 negativa
