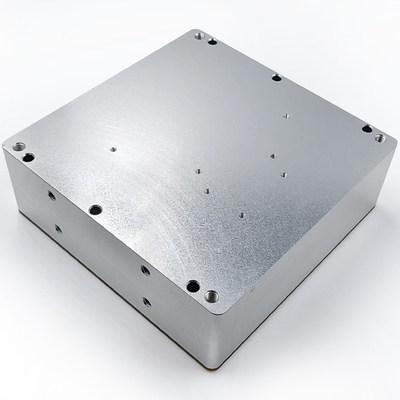

Sensor de velocidad angular de rendimiento estable con 3 ejes para un uso de alta precisión

Nombre De La Marca:	Firepower
Número De Modelo:	3OG-98
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Place of Origin:

China

Certificación:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.005°/h (10s smoothing)

Random walk coefficient:

≤0.0005°/√h

Supply voltage:

+5V

Power consumption:

＜4W

Zero bias repeatability:

≤0.0015°/h

Scale factor nonlinearity:

≤10ppm

Scale factor repeatability:

≤10ppm

Dimensions:

60±0.1×60±0.1×28.0 ±0.1(L×W×H; mm)

Weight:

≤1500g

Packaging Details:

sponge and carton

Supply Ability:

500/month

Resaltar:

Sensor de velocidad angular de 3 ejes

Sensor de velocidad angular de alta precisión

Sensor de velocidad angular de rendimiento estable

Descripción del Producto

1. Descripción general del producto

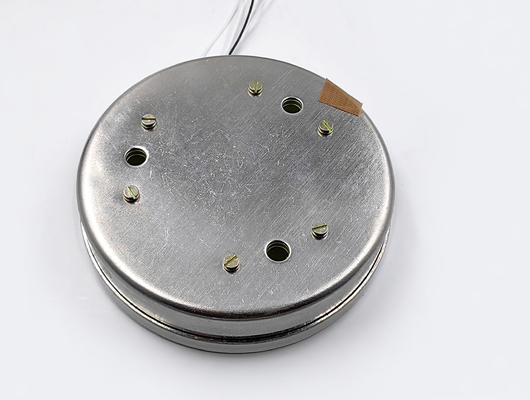

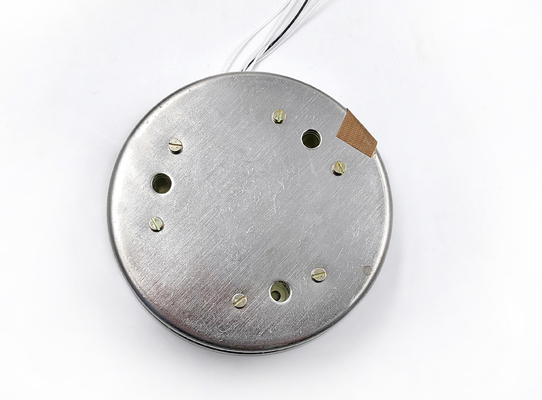

El giroscopio integrado de fibra óptica de 3 ejes (FOG, Fiber Optic Gyroscope) es un sensor de velocidad angular de alta precisión basado en el principio de interferencia óptica.Detecta la velocidad angular midiendo el efecto Sagnac generado cuando la luz se propaga a lo largo del anillo de fibra óptica y da a conocer información precisa de la actitudEn comparación con los giroscopios mecánicos tradicionales, el FOG tiene las ventajas de ser sin fricción, de larga duración, de alta precisión y resistente a los golpes.lo que lo convierte en un componente central en los sistemas modernos de navegación inercial y medición de actitud.
El diseño integrado de tres ejes significa que el giroscopio puede medir la velocidad angular en direcciones X, Y y Z simultáneamente,simplificación de la integración del sistema y mejora de la precisión de la medición de la posición, que se utiliza ampliamente en la industria aeroespacial, la navegación, la robótica, la medición de precisión y otros campos.

2. Las dimensiones

Sensor de velocidad angular de rendimiento estable con 3 ejes para un uso de alta precisión 0

Sensor de velocidad angular de rendimiento estable con 3 ejes para un uso de alta precisión 1

3. Parámetros

Número de serie	Punto de ensayo	Unidad	Requisitos técnicos
1	Tiempo de arranque	Min	Indice de estabilidad del sesgo de encendido
2	Estabilidad de sesgo cero a temperatura ambiente (temperatura constante)	(°) /h	≤ 0,005 (10 segundos de suavizado) ≤ 0,002 (100 segundos de suavizado)
3	Estabilidad de sesgo cero con cambio de temperatura (temperatura variable de 1 °C/min, media de 100 s)	(°) /h	≤ 001
4	Repetibilidad con sesgo cero	(°) /h	≤ 00015
5	Coeficiente de desplazamiento aleatorio	(o) /h1/2	≤ 00005
6	No linealidad del factor de escala	ppm	≤ 10 años
7	Asimetría del factor de escala	ppm	≤ 2 años
8	Repetibilidad por factores de escala	ppm	≤ 10 años
9	Repetibilidad del factor de escala (temperatura total)	ppm	≤ 50 años
10	Temperatura de funcionamiento	°C	-40 ~ +60
11	Temperatura de almacenamiento	°C	-50 ~ +70
12	Rango dinámico	(°) /s	± 500
13	Tensión de alimentación	V.	+5V
14	Consumo de energía en estado estacionario	No	< 4 (temperatura normal) < 8 (temperatura total)

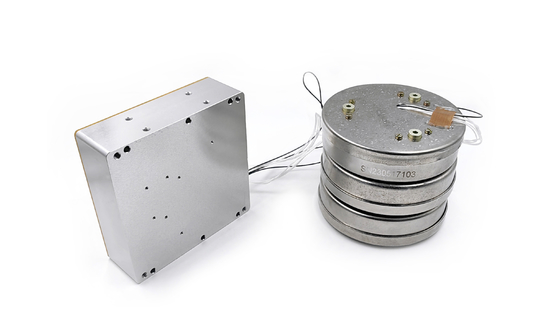

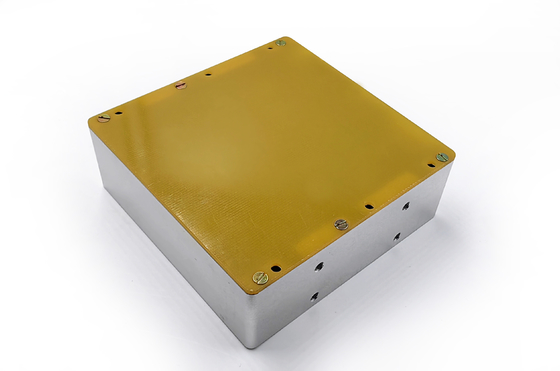

4Entornos de producción

Sensor de velocidad angular de rendimiento estable con 3 ejes para un uso de alta precisión 2

Sensor de velocidad angular de rendimiento estable con 3 ejes para un uso de alta precisión 4

Sensor de velocidad angular de rendimiento estable con 3 ejes para un uso de alta precisión 6
