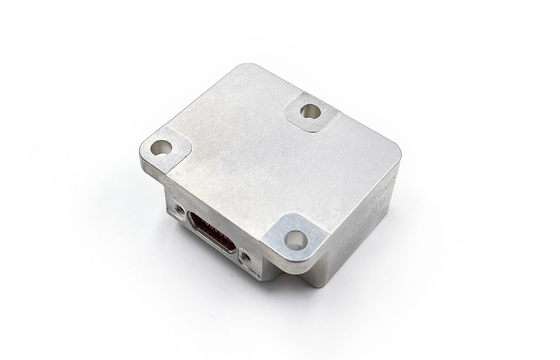

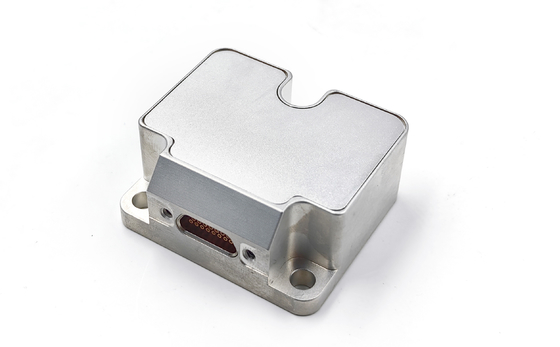

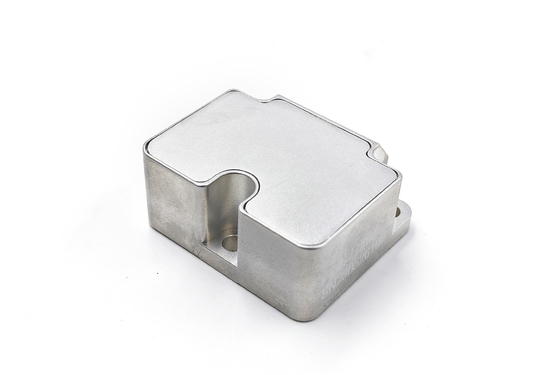

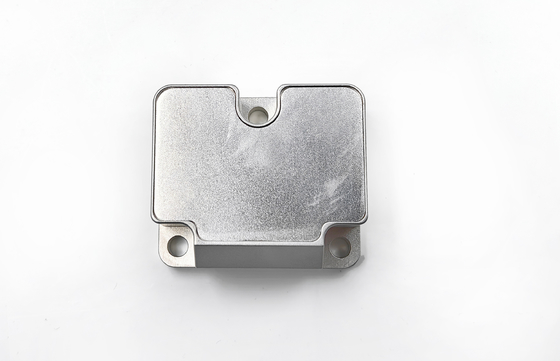

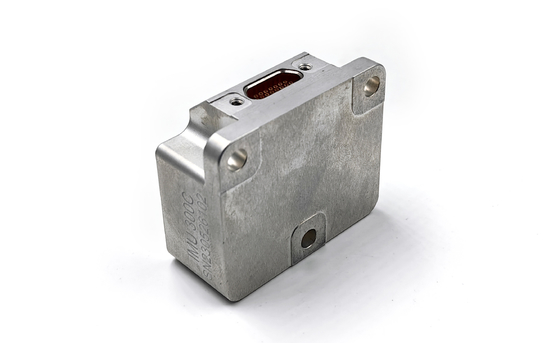

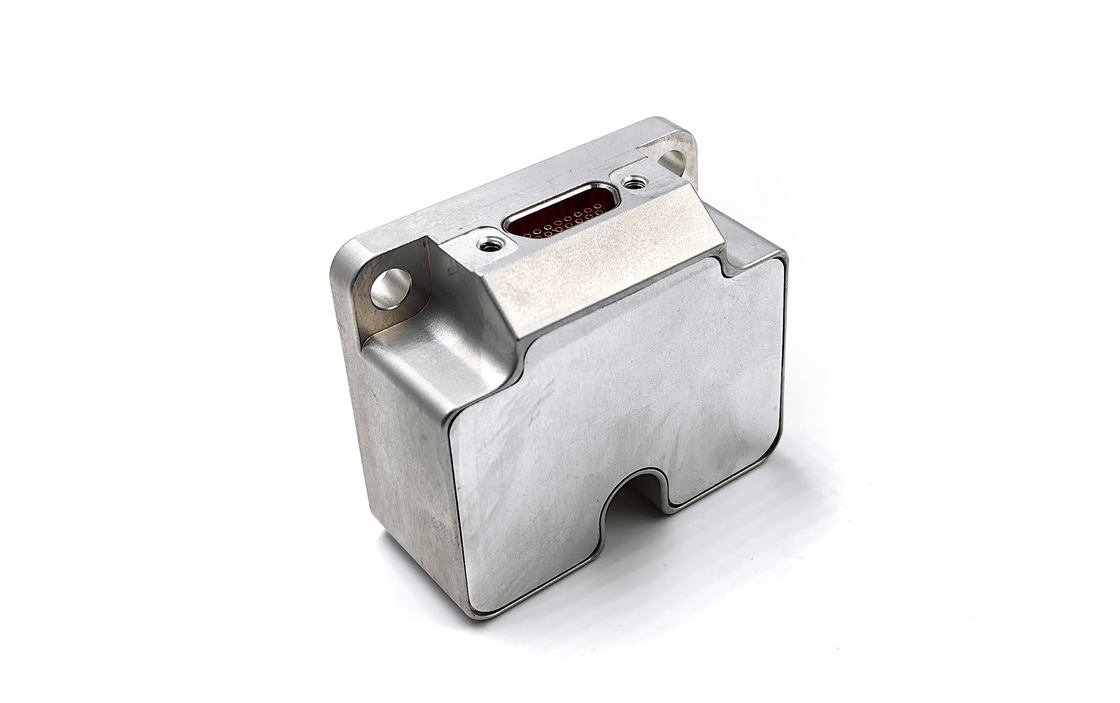

Unidad de medición de inercia de baja deriva con acelerómetro incorporado de 3 ejes y giroscopio

Unidad de medición de inercia de baja deriva con acelerómetro incorporado de 3 ejes y giroscopio

Nombre De La Marca:	Firepower
Número De Modelo:	Unidad IMU6-1
Cuota De Producción:	1
Precio:	3000$
Condiciones De Pago:	L/C,T/T,Western Union
Capacidad De Suministro:	500/month

Información detallada

Descripción del Producto

Información detallada

Place of Origin:

CHINA

Certificación:

Rango de medición:

±400°/segundo

Estabilidad del sesgo durante el funcionamiento:

0.3°/h

Caminata aleatoria angular:

0.15°/√h

Repetibilidad de sesgo (1σ):

1°/h

No linealidad del factor de escala ((1σ)):

150 ppm

Rango del acelerómetro:

±10g

Estabilidad del sesgo del acelerómetro durante el funcionamiento:

0.02 mg

Peso:

55 ± 5 g

Detalles de empaquetado:

sponge+box

Supply Ability:

500/month

Resaltar:

Unidad de medición inercial del giroscopio

Unidad de medición de inercia del acelerómetro de 3 ejes

Unidad de medición de inercia de grado táctico

Descripción del Producto

Unidad de medición de la inercia de baja deriva con acelerómetro y giroscopio de 3 ejes incorporados

La unidad de medición inercial IMU6 integra un giroscopio de tres ejes, acelerómetro de tres ejes, sensor de temperatura y placa de procesamiento de señales para medir la velocidad angular, la aceleración,y ángulo de inclinación del portadorEl sistema emite datos compensados (incluida la compensación de la temperatura, la compensación del ángulo de desalineación de la instalación,y compensación no lineal) a través de un puerto serie RS-422 utilizando un protocolo de comunicación estandarizado.

Especificaciones clave

Atributo	Valor
Rango de medición	± 400°/s
Estabilidad de los sesgos durante la ejecución	0.3°/h
Caminata angular aleatoria	0.15°/√h
Repetibilidad de sesgo (1σ)	1°/h
No linealidad del factor de escala (1σ)	150 ppm
Rango del acelerómetro	± 10 g
Estabilidad del sesgo del acelerómetro durante el funcionamiento	0.02 mg
Peso	55 ± 5 g

Especificaciones técnicas del giroscopio

Parámetro	Unidad	Unidad IMU6-1	Unidad IMU6-1A	Unidad IMU6-1B	Unidad IMU6-1C
Rango de medición (personalizable)	°/s	± 400	± 400	± 400	± 2000
Estabilidad del sesgo en la ejecución (@ Allan variance)	°/h	0.3	0.1	0.05	1
Estabilidad del sesgo @10s (10s suave, 1σ, temperatura ambiente)	°/h	3	1	0.5	6
Estabilidad del sesgo a plena temperatura	°/h	10	3	2	18
Caminata angular aleatoria	°/√h	0.15	0.1	0.02	0.3
Repetibilidad de sesgo (1σ)	°/h	1	0.5	0.3	2
Sensibilidad a la aceleración del sesgo	°/h/g	1	1	1	2
No linealidad del factor de escala (1σ)	ppm	150	150	150	300
Repetibilidad del factor de escala (1σ)	ppm	20	20	20	100
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	250	200	150	250

Especificaciones técnicas del acelerómetro

Parámetro	Unidad	Unidad IMU6-1y-1	Unidad IMU6-1y-2	Unidad IMU6-1y-3	Unidad IMU6-1y-4
Rango de medición (personalizable)	G	± 10	± 30	± 50	± 80
Estabilidad del sesgo durante la ejecución (varianza de Allan @ 25oC)	En mg	0.02	0.05	0.1	0.2
Estabilidad del sesgo @10s	En mg	0.05	0.2	0.5	1
Estabilidad del sesgo a plena temperatura	En mg	1	3	5	15
Caminata angular aleatoria	El valor de las emisiones de CO2	0.001	0.002	0.005	0.01
Repetibilidad de sesgo (1σ)	En mg	0.1	0.5	1	2
Repetibilidad del factor de escala (1σ)	ppm	200	200	200	200
No linealidad del factor de escala (1σ)	ppm	50	100	200	300
Desalineación	¿ Qué pasa?	± 005	± 005	± 005	± 005
Ancho de banda de 3 dB	HZ	100	100	100	100

Características eléctricas

Parámetro	Unidad	IMU6-1y
Válvula de tensión	V.	+5 ± 0.5
Corriente de arranque	- ¿Qué es?	< 400
Consumo de energía en estado estacionario	No	Se trata de un2
La corriente	MV	100

Especificaciones medioambientales

Parámetro	Unidad	Unidad IMU6-1y-x
Temperatura de funcionamiento	oC	-45 ~ 85
Temperatura de almacenamiento	oC	-55 ~ 105

Especificaciones físicas

Parámetro	Unidad	Unidad IMU6-1y-x
Peso	G	55 ± 5
Tiempo de inicio	el	1

Las dimensiones del producto
