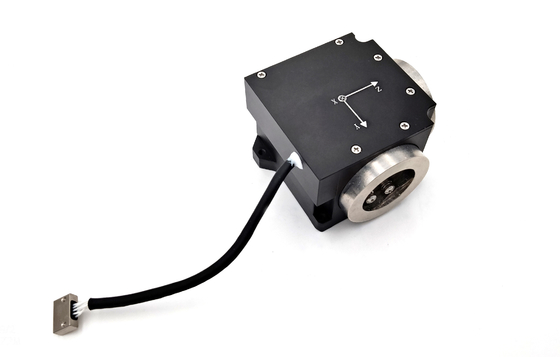

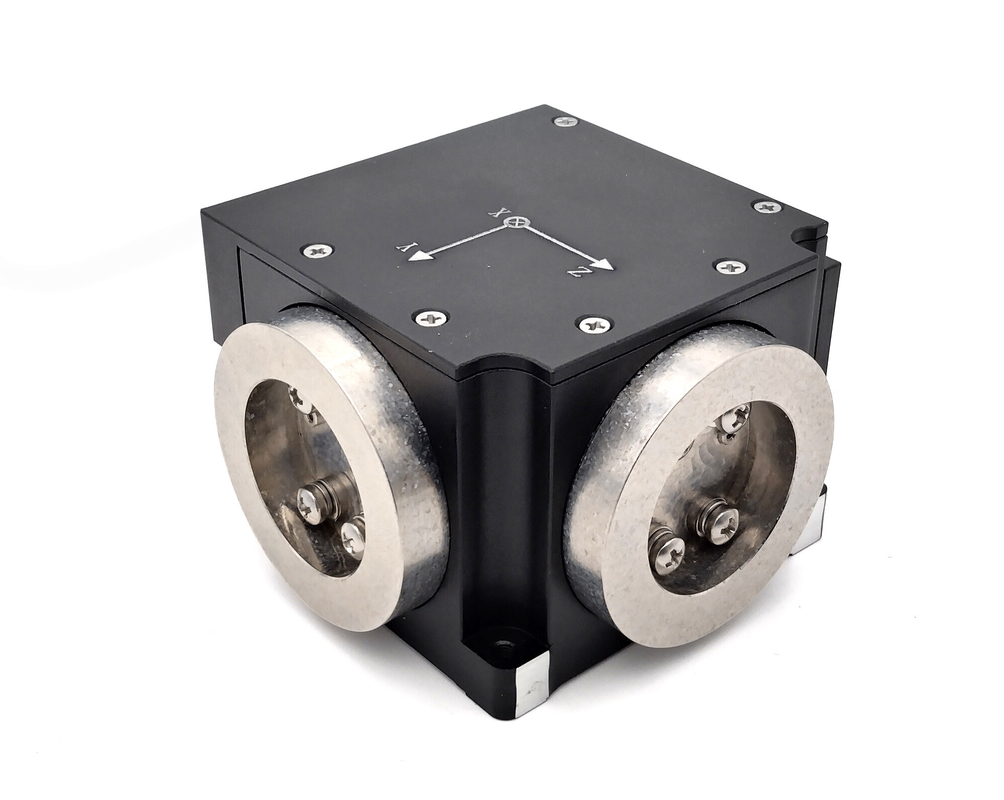

Giroscopio integrado de fibra óptica digital de tres ejes para navegación UGV

Nombre De La Marca:	FIREPOWER
Número De Modelo:	HG4930C
Cuota De Producción:	1
Precio:	7000$
Condiciones De Pago:	L/C,T/T,Western Union
Capacidad De Suministro:	500/MONTH

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China.

Rango de medición:

±500°/s

estabilidad de sesgo cero:

0.3°/h

Repetibilidad de polarización cero:

0.3°/h

No linealidad del factor de escala:

≤50ppm

Ancho de banda:

≥ 200 Hz

Sensibilidad al sesgo cero:

≤ 0,07°/h/g

Detalles de empaquetado:

sponge+box

Capacidad de la fuente:

500/MONTH

Resaltar:

Giro óptico de fibra óptica de navegación UGV

Giroscopio de fibra óptica de tres ejes

Giroscopio de fibra óptica de bucle cerrado

Descripción del Producto

Descripción del producto

El TG-40Mes un sensor de velocidad angular inercial basado en el efecto óptico de Sagnac, que se utiliza para medir la velocidad angular del portador a lo largo del eje sensible del producto.Una unidad de detección de velocidad angular del producto es un anillo de fibra óptica, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, y mientras tanto, una señal de voltaje convertida de una señal de diferencia de trayectoria óptica se somete a retroalimentación y control de circuito cerrado, de modo que se realizan la modulación y la demodulación de la señal,y se logra el propósito de detección de señal de velocidad angular de alta precisión.Se compone de una unidad óptica de detección de velocidad angular y una unidad de detección de señal, que proporciona información de incremento angular giroscópico e información de temperatura interna.son principalmente adecuados para aplicaciones tales como sistemas de navegación inercial de mediana y alta precisión, sistemas de posicionamiento y orientación, sistemas de estabilización por servo, etc.

Composición

a) La parte de la caja de circuito consta de una fuente de luz de fibra dopada con erbio, un circuito de detección y control de señales, un acoplador de fibra y un detector fotoeléctrico;

b) La parte de la cabeza del medidor de detección consta de una bobina de fibra óptica y una guía de ondas en Y;

Aspecto y dimensión de la instalación

(a) ElDimensiones generales

Dimensión general (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * P * H, incluida la cabeza del medidor);

b) LasDimensiones de la instalación

Dimensión de la instalación (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm; posición del orificio 4 * Φ3.5

Peso

Peso total del producto 370 g ± 10 g.

Parámetros técnicos

Número de serie	Punto de ensayo	Unidad	Requisitos técnicos
1	Empieza.- ¿Por qué? tiempo	el	3
2	Estabilidad de sesgo cero (10 segundos de suavizado)	(°) /h	≤ 03
3	Repetibilidad con sesgo cero	(°) /h	≤ 03
4	Coeficiente de desplazamiento aleatorio	(o) /h1/2	≤ 001
5	Factor de escala no-linealidad	ppm	≤ 50 años
6	Repetibilidad por factores de escala	ppm	≤ 50 años
7	Temperatura de funcionamiento	°C	-45 ~ +70
8	Temperatura de almacenamiento	°C	-55 ~ +80
9	Rango dinámico	(°) /s	± 500
10	Tensión de alimentación	V.	+5V
11	Consumo de energía en estado de equilibrio (temperatura total)	No	≤ 8 años

Dibujo de contorno
