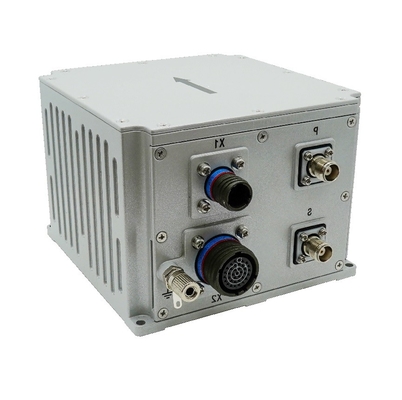

Alta precisión de rumbo 0,1° Sistema integrado de navegación inercial GNSS para la navegación marítima

Alta precisión de rumbo 0,1° Sistema integrado de navegación inercial GNSS para la navegación marítima

Nombre De La Marca: FIREPOWER
Número De Modelo: INS500D
Cuota De Producción: 1
Precio: 7000$
Condiciones De Pago: L/C,T/T,Western Union
Capacidad De Suministro: 500/MONTH
Información detallada
Lugar de origen:
China.
Precisión de rumbo:
0.1°
Precisión de actitud:
0.02° (RMS)
Precisión de la velocidad horizontal:
0.1m/s
Gama del girocompás:
±400°/segundo
Estabilidad de polarización cero del giroscopio:
≤0,3°/hora
Rango de acc:
± 16 g
Estabilidad de parcialidad cero:
≤ 50 ug
Fuente de energía:
9 a 36 V
peso:
≤2kg
Interfaz de comunicación:
PPS, evento, RS232, RS422, CAN
Detalles de empaquetado:
sponge+box
Capacidad de la fuente:
500/MONTH
Resaltar:

0.1° Sistema integrado de navegación inercial GNSS

,

Sistema de navegación inercial para la navegación marítima

Descripción del Producto

Descripción del producto


El sistema de navegación integrado de fibra óptica INS500D es una solución rentable. Está construido sobre un giroscopio de fibra óptica de bucle cerrado, un acelerómetro,y una placa de recepción GNSS de gama altaA través de la fusión de múltiples sensores y algoritmos avanzados de cálculo de navegación, cumple con las demandas de medición precisa de actitud, rumbo,y información de posición en sistemas móviles de mediana a alta precisión de medición y aplicaciones UAV a gran escala.


Este sistema admite dos modos de operación: modo de navegación integrado por satélite/inercia y modo puramente inercial.


Modo de navegación integrado por satélite/inercia:
En este modo, el receptor GNSS utiliza la información de posicionamiento por satélite recibida para la navegación integrada.,En caso de pérdida de señal, cambia a datos de salida de posición, velocidad y actitud calculados a través de medios inerciales.También hay una función de mantenimiento del curso a corto plazo.Además, en el modo de navegación integrado, se puede proporcionar información de post-procesamiento para su uso por software de post-procesamiento.


Modo de inercia pura:
Una vez iniciado el modo de inercia pura (lo que significa que la fusión GPS no se ha producido desde el encendido; si pierde el bloqueo después de la fusión previa, vuelve al modo de navegación integrada),el sistema ofrece una función de medición de posición precisaAdemás, en el modo de inercia pura, el sistema es capaz de encontrar el norte estático.


Parámetros técnicos

Parámetro

Indicadores técnicos

Precisión de la posición

Punto único (RMS)

1.2m

RTK ((RMS)

2 cm + 1 ppm

Pérdida de bloqueo

Precisión (CEP)

1.8nm/h

2 ‰ D, donde D es la distancia recorrida (opcional, combinación DVL o odómetro)

Dirección (RMS)



Auto-norte buscando la precisión

0.1 ° × sec (Lati), 10 min de alineación de la base estacionaria; donde Lati indica la latitud.

Precisión de retención de la pérdida de bloqueo

0.1°/h

Actuación (RMS)

GNSS es válido

0.02°

Precisión de retención de la pérdida de bloqueo

00,05°/h

Precisión de velocidad horizontal (RMS)

Punto único L1/L2

0.1 m/s

GNSS no es válido

2 m/s/h

Frecuencia de los datos de navegación

200 Hz

El giroscopio

Rango de acción

400°/s

Estabilidad de sesgo cero

0.3°/h

No linealidad del factor de escala

50 ppm

Paseo aleatorio angular

0.02°/ √h

Acelerómetro

Rango de acción

16 gramos

Estabilidad de sesgo cero

50ug5

No linealidad del factor de escala



100 ppm

Velocidad de paseo aleatorio

0.01m/s/ √hr

Dimensiones físicas y características eléctricas

Dimensiones generales

138.5 mm × 136.5 mm × 102 mm

Peso

2.0 kg (sin cable)

Voltado de entrada

El valor de las emisiones de CO2 será el siguiente:

Consumo de energía

< 24 W (estado estacionario)

Almacenamiento

16G

Indicadores medioambientales

Temperatura de funcionamiento

-40°C~+60°C

Temperatura de almacenamiento

-45°C ~ +70°C

Vibración aleatoria

6.06g, 20 Hz~2000 Hz

El número de unidades

3 horas

Características de las interfaces

PPS, EVENT, RS232, RS422, CAN (opcional) Las condiciones de acceso a los servicios de información y comunicación de los Estados miembros son las siguientes:

Puerto de red de 100 m

Conector de antena (TNC)

Interfaz del sensor de velocidad de las ruedas


Dibujo de contorno

Alta precisión de rumbo 0,1° Sistema integrado de navegación inercial GNSS para la navegación marítima 0
