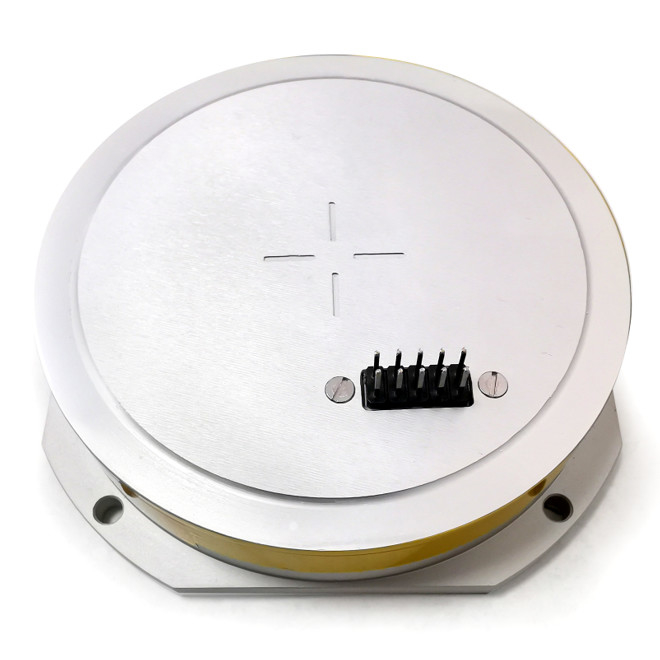

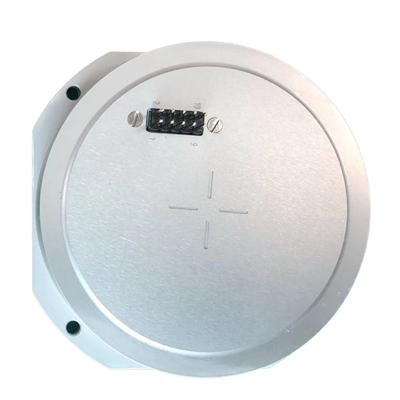

Giroscopio de fibra óptica compacto y ligero para cápsula optoelectrónica VG910

Giroscopio de fibra óptica compacto y ligero para cápsula optoelectrónica VG910

• Descripción del producto

MFOG-910un giroscopio de fibra óptica micro-nano (en lo sucesivo, "el presente producto") es un sensor de velocidad angular que integra óptica, mecánica y electrónica, basado en el efecto Sagnac,integra una variedad de dispositivos de fibra micro-nano, y realiza el proceso de detección mediante la detección, procesamiento y retroalimentación de la diferencia de fase generada por dos haces de luz que se propagan en direcciones opuestas.

Este producto está compuesto principalmente de componentes de trayectoria óptica, componentes de circuito y componentes estructurales.tamaño pequeño, peso ligero y así sucesivamente. y puede aplicarse a ese control de actitud y medición del portador.

• Composición


A) un conjunto de vías ópticas;

B) Placa de circuito de detección y control de señales;

C) Esqueleto, concha y otras partes estructurales de anillos de fibra óptica

• Parámetro del producto




  Número de serie	Proyecto	Indicadores de rendimiento
  1	Rango (°/s)	±240
  2	Factor de escala (mV/o/s)	47 ± 5
  3	No linealidad del factor de escala (ppm)	≤ 1000
  4	Estabilidad de sesgo cero (10s, 1σ,o/H)	≤ 08
  5	Repetibilidad sin sesgo (1)σ,o/H)	≤ 08
  6	Ancho de banda de 3 dB (Hz)	≥ 1000
  7	Paseo aleatorio (o/√ H)	≤ 002
  8	Fuente de alimentación (V)	5+0.25 +12
  9	Consumo de energía (W)	≤ 15
  10	Impacto (G)	≥1500
  11	Aceleración (G)	≥ 70 años
  12	Vida útil (años) (evaluación calculada)	≥ 15 años
  13	El valor máximo de las emisiones (MTBF) (evaluación calculada)	≥100000
